Реферат: Вентиляция общественного здания

9.Расчет калорифера

Для подогрева приточного воздуха используем калориферы, которые, как правило, обогреваются водой. Приточный воздух необходимо нагревать от температуры наружного воздуха tн=-25°С до температуры на 1¸1.5 25°С меньешй температуры притока (этот запас компенсируется нагревом воздуха в воздуховодах), т.е. до tн=15-1=14°С

Колличество нагреваемого воздуха составляем 21377 м3/ч.

Подбираем калорифер по следующей методике:

1.      Задаемся массовой скоростью движения теплоносителя Jr=8 кг/(м2с)

2.      Расчитываем ориентировочную площадь живого сечения калориферной установки.

fкуор=Ln*rн/(3600*Jr), м2

где Ln – расход нагреваемого воздуха, м3/ч

rн – плотность воздуха, кг/м3

fкуор=21377*1.332/(3600*10)=0.79 м2

3.      По fкуор и табл. 4.37 [5] принимаем калорифер типа КВС-9п, для которого:

площадь поверхности нагрева Fk=19,56м2, площадь живого сечение по воздуху fk=0.237622м2, по теплоносителю fтр=0.001159м2.

4.      Расчитаем необходимое количество калориферов, установленных параллельно по воздуху:

m||в=fкуор/fk=0.79/0.237622=3,3. Принимаем m||в=3 шт

5.      Рассчитаем действительную скорость движения воздуха.

(Jr)д=Ln*rн/(3600*fk*m||в)=21377-1.332/(3600*0.237622)=8.35 кг/м2с

6.      Определяем расход тепла на нагрев воздуха, Вт/ч:

Qк.у.=0.278*Ln*Cv*(tk-tнб)=0.278*21377*1.2(15-(-8))=164021 Вт

7.      Рассчитаем колличество теплоносителя, проходящее через калориферную установку.

W=(Qк.у*3,6)/rв*Cв*(tг-to), m3/ч

W=(164021*3.6)/4.19*1000*(130-70)=2.82 m3/ч

8.      Определяем действитеельную скорость воды в трубках калорифера.

v=W/(3600*fтр*n||m), m/c

v=2.82/(3600*0.001159*3)=0.23, m/c

9.      По табл. 4.40 [5] определяем коеффициент теплоотдачи

К=33.5 Вт/м2 0с

10.    Определяем требуемую поверхность нагрева калориферной установки

Fкутр=Qку/(К(tср т – tср в), м2

Fкутр=164021/(33.5*(130+70/2)-(15-8/2))=50.73 м2

11.    Nk=Fкутр/Fку=50.73/19.56=2.89. Принимаем 3 шт

12.    Зная общее колличество калориферов, находим колилчество калориферов последовательно по воздуху

nпосл в=Nk/m||в=3/3=1 шт

13.    Определяем запас поверхности нагрева

Запас=(Fk-Fкутр)/Fкутр*100%=10¸20%

Запас=(15.86-50.73)/50.73=15% <=20%

Условие выполнено

14.    Определим аэродинамическое сопротивление калориферной установки по табл. 4.40 [5]

Pк=65.1 па

10.Подбор фильтров

В помещения административно-бытовых зданий борьба с пылью осуществляется путем предотвращения попадания её извне и удаление пыли, образующейся в самих помещениях.

Подаваемый в помещениях приточный воздух очищается в воздушных фильтрах. Плдберем фильтры для очистки приточного воздуха.

1.      Целью очистки воздуха в аудитории принимаем защиту находящихся там людей от пыли. Степень очистки в этом случае равна hтр=0,6¸0,85

2.      По табл. 4.1 [4] выбираем класс фильтра – III, по табл. 4.2 [4] вид фильтра смоченный, тип – волокнистый, наименование – ячейковый ФяУ, рекомендуемая воздушная нагрузка на входное сечение 9000 м3/ч

3.      Рассчитываем требуемую площадь фильтрации:

Fфтр=Ln/q,  m2,

где Ln – колличество приточного воздуха, м3/ч

Fфтр=15634/9000=1.74 м2

4.      Определяем необходимое колличество ячеек:

nя=Fфтр/fя

где fя – площадь ячейки, 0.22 м2

nя=1.74/0.22=7.9 м2

Принимаем 9 шт.

5.      Находим действительную площадь фильтрации:

Fфд=nя*fя=9*0.22=1.98 м2

6.      Определяем действительную воздушную нагрузку:

qд=Ln/Fфд=15634/1.98=7896 м3/ч

7.      Зная действительную воздушную нагрузку и выбранный тип фильтра, по номограмме 4.3 [4] выбираем начальное сопротивление:

Pф.ч.=44 Па

8.      Из табл. 4.2. [4] знаем, что сопротивление фильтра при запылении может увеличиваться в 3 раза и по номограмме 4.4 [4] находим массу уловленной пыли m0, г/м2:

Pф.п.=132 Па;

m0=480 г/м2

9.      По номограмме 4.4 [4] при m0=480 г/м2 1-hоч=0.13 => hоч=0.87

hоч > hочтр

10.    Рассчитаем колличество пыли, осаждаемой на 1 м2 площади фильтрации в течении 1 часа.

mуд=L*yn*hn/fя*nя=15634*5*0.87/1.98=34.35 г/м2ч

11.    Рассчитаем переодичность замены фильтрующей поверхности:

tрег=м0/муд=480/34.35=14 часов

12.    Рассчитаем сопротивление фильтра:

Pф=DPф.ч.+DDPф.п.=44+132= 176 Па

11.Подбор вентиляторных установок

Вентиляторы подбирают по сводному графику и инидвидуальным характеристикам [4].

Вентиляторы, размещаемые за пределами обслуживаемого помещения выбираем с учетом потери воздуха в приточной системе, вводя повышающие коэффициенты.

Для П1 – ВЦ4-75 №10

  E=10.095.1; n=720 об/мин; 4А132МВ; N=5.5 кВт

  L=25000 м3/ч; DPв=550 Па

Для В1 – крышный вентилятор ВКР-5.00.45.6 (в колличестве 2 штук)

  n=915 об/мин; 4А80А6; N=0.06 кВт

  L=7030 м3/ч; Pст=265 Па

Для В – вентилятор ВЦ 4-75 №2.5

  E=2.5.100.1; n=1380 об/мин; 4АА50А4; N=0.06 кВт

  L=800 м3/ч; DPв=120 Па

12.Аккустический расчет

Уровень шума является существенным критерием качества систем вентиляции, что необходимо учитывать при проектировании зданий различного назначания.

1.      По табл. 17.1 [4] выбираем по типу помещения рекомендуемые номера предельных спектров (ПС) и уровни звука по шкале А, характеризующие допускаемый шум от системы вентиляции:

Для аудитории ПС=35, А=40дБ.

По табл. 17.3 [4]  определяем активные уровни звукового давления Lдоп при частотах октавных полос 125 и 250 Гц.

Lдоп125=52Дб     Lдоп250=45Дб

2.      Рассчитываем фактический уровень шума в расчетной точке по формуле:

L=Lв окт + 10lg*(Ф/4px2n+4Ф/В),

где Ф – фактор направленности излучения источника шума, Ф=1;

xn – расстояние от источника шума до рабочей зоны, м

Lв окт – октавный уровень звуковой массивности вентилятора, дБ

Lв окт =Lр общ - DL1+DL2



Lр общ – общий уровень звуковой мощности вентилятора, дБ

L1 – поправка, учитывающая распределение звуковой мощности вентилятора по октавным полосам, дБ, принимается по выбранному типу вентилятора и частотам вращения по табл. 17.5 [4]

L1125=7Дб          L1250=5Дб

L2 – поправка, учитывающая аккустическое влияние присоеденения воздуховода к вентилятору, дБ, принимается по табл. 17.6. [4]

L2125=3Дб          L2250=0.5Дб

Lр общ =t+10lg Q + 25 lg H + d

t - критерий шумности, дБ, зависящий от типа и конструкции вентилятора, по табл. 17.4 [4]

t =41 дБ

Н – полное давление вентилятора, кгс/м2

d - поправка на режим работы, дБ

d=0        Q=3600 м3/ч   Н=550 кгс/м2

Lр общ =41+10lg(25000/3600)+25lg(550/9.8)=93.14 дБ

L125в окт =93.14-7+3=89.14 дБ

L250в окт =93.14-5+0,5=87.64 дБ

L125р =89.14+10lg(1/4*3.14*4.6)=72.51 дБ

L250р =87.64+10lg(1/4*3.14*4.6)=70.02 дБ

3.      Рассчитаем требуемое снижение уровня звука:

m=0

DL125эл.сети=71.52-52-12.83+5=11.69 дБ

DL250эл.сети=70.02-45-18.68+5=11.34 дБ

4. Ориентировочное сечение шумоглушителя:

fшор=L/3600*Jдоп=25000/3600*6=1.157 дБ

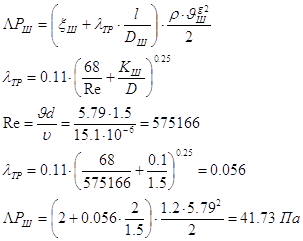

5.      По табл. 17.17 [4] формируем конструкцию шумоглушителя:

Принимаем шумоглушитель пластинчатый

fg=1.2 м2 Внешние размеры 1600х1500 мм, длинна 2м

Снижение шума L125=12дБ    L250=20дБ

Jg=5.79 м/с

13.Список используемой литературы

1.      СниП 2.04.05-68 “Отопление, вентиляция и  кондиционирование воздуха”

2.      Р.В. Щекин  “Спрравочник по теплогазоснабжению и вентиляции” часть 2

3.      В.Н. Богославский “Отопление и вентиляция” часть 2

4.      И.Р. Староверов. Справочник проектировщика “Вентиляция и кондиционирование воздуха”

5.      Р.В. русланов “Отопление и  вентиляция жилых и общественных зданий”

6.      В.П. Титов “Курсовое и дипломное проектирование по вентиляции”

7.      О.Д. Волков “Проектирование вентиляции промышленного здания”
