Реферат: Вентиляция общественного здания
Таблица 5.5.
Количество выделяющихся вредностей.
| Наименование помещения | Период года |
Избытки тепла, DQп, Вт |
Избытки влаги, Wвл, г/ч |
Количество СО2, МСО2, г/ч |
| Аудитория на 200 мест | Т | 39207 | 21793 | 4738 |
| П | 38881 | 14213 | 4738 | |
| Х | 33016 | 14213 | 4738 |
5. Расчет воздухообменов
Вентиляционные
системы здания и их производительность выбирают в результате расчета
воздухообмена. Последовательность расчета требуемого воздухообмена следующая:
1)задаются параметры приточного и удаляемого воздуха
2)определяют требуемый воздухообмен для заданного периода по вредным выделениям, людям и минимальной кратности.
3)выбирается максимальный воздухообмен из всех расчетов по разным факторам.
5.1. Воздухообмен по нормативной кратности
Определяется по формуле:
, м3/ч
КPmin – минимальная кратность воздухообмена, 1/ч.
VP – расчетный бьем помещения, м3.
По табл. 7.7 [2] КPmin = 1 1/ч
VP =Fn*6;
VP =247*6=1729 м3.
L=1729*1=1729 м3/ч
5.2. Воздухообмен по людям
Определяется по формуле:
, м3/ч
где lЛ – воздухообмен на одного человека, м3/ч*чел;
nЛ – количество людей в помещении.
По прил.17 [1] определяем, что для аудитории, где люди находятся более 3 часов непрерывно, lЛ = 60 м3/ч*чел.
L = 200*60=12000 м3/ч
5.3. Воздухообмен по углекислому газу.
Определяется по формуле:
, м3/ч
МСО2
– количество выделяющегося СО2, л/ч, принимаем по табл. 5.5 данного
КП.
УПДК – предельно-допустимая концентрация СО2 в воздухе, г/м3, при долговременном пребывании УПДК = 3,45 г/м3.
УП – содержание газа в приточном воздухе, г/м3, УП=0,5 г/м3
МСО2=4738 г/ч
L=4738/(3,45-0,5)=6317,3 м3/ч
5.4. Воздухообмен по избыткам тепла и влаги
В помещениях с тепло- и влаговыделениями воздухообмен определяется по Id-диаграмме. Расчет воздухообменов в помещениях сводится к построению процессов изменения параметров воздуха в помещении.
5.4.1. Воздухообмен по избыткам тепла и влаги теплый период года
На Id-диаграмме наносим точку Н, она совпадает с т.П (tH=21,7°С; IH=49 кДж/кг.св),
характеризующей параметры приточного воздуха (рис 1).
Проводим изотермы внутреннего воздуха tВ=tР.З.=24,7°С и удаляемого воздуха tУ.Д.=27,4°С
Для получения точек В и У проводим луч процесса, рассчитанный по формуле:
, кДж/кг.вл
DQП – избытки тепла в теплый период года, Вт, из таблицы 5.5 КП
WВЛ – избытки влаги в теплый период года, кг/ч, из таблицы 5.5 КП
E=3,6*39207/21,793=6477 кДж/кг вл.
Точки пересечения луча процесса и изотерм tВ,tУ.Д. характеризуют параметры внутреннего и удаляемого воздуха.
Воздухообмен по избыткам тепла:
, м3/ч
Воздухообмен по избыткам влаги:
, м3/ч
где IУД,IП – соответственно энтальпии удаляемого и приточного воздуха, кДж/кг.св.
IУД=56,5 кДж/кг.св.
IП=49 кДЖ/кг.св.
dУД=12,1 г/кг.св.
dП=11 г/кг.св.
По избыткам тепла:
LП=3,6*39207/(1,2*(56,5-49))=15683 м3/ч
По избыткам влаги:
LП=21793/1,2*(12,1-11)=16509 м3/ч
В расчет идет больший воздухообмен по избыткам влаги
LП=16509 м3/ч

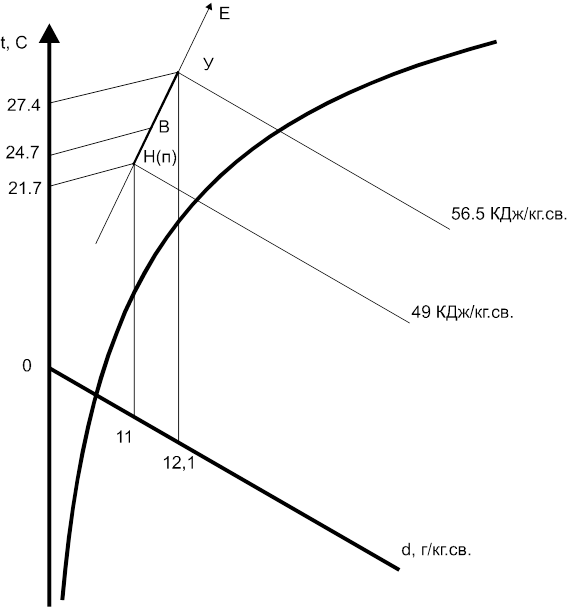

Рис. 1 Теплый период года
5.4.2. Воздухообмен по избыткам тепла и влаги в переходный период года.
В переходный период предусмотрена рециркуляция воздуха.
По параметрам наружного воздуха (tН=8°С, IН=22,5 кДж/кг.св) строим точку Н (рис.2).
Для построения точки У находим расчетное приращение влагосодержания воздуха:
WВЛ=14213 г/ч
LНmin=LН (по людям)
LН кр min=КРmin*VР
LН кр min=1729 м3/ч
LНmin=12000 м3/ч
DdНУ=14213/1,2*12000=0,9 г/кг.св.
dУД=dН+DdНУ=5,5+0,9=6,4 г/кг.св.
Точка У находится на пересечении изобары DdУД=const и изотермы tУД=const.
Соединяем точки Н и У. На этой линии расположена точка смеси С. Определяем ее месторасположение. Для этого строим луч процесса:
, кДж/кг. вл.
Проводим луч процесса через точку У, получаем на пересечении с изотермами точки В и П. Из точки П по линии d=const опускаемся до пересечения с линией НУ, получаем точку С. количество рециркулирующего воздуха, GP, определяем:
Gn min=Ln min*1.2=14400 кг/час
GP=(4.6/2-1)*Gn min=1.3*14400=18720 кг/час
Ln=Gn/r=15600 м3/ч

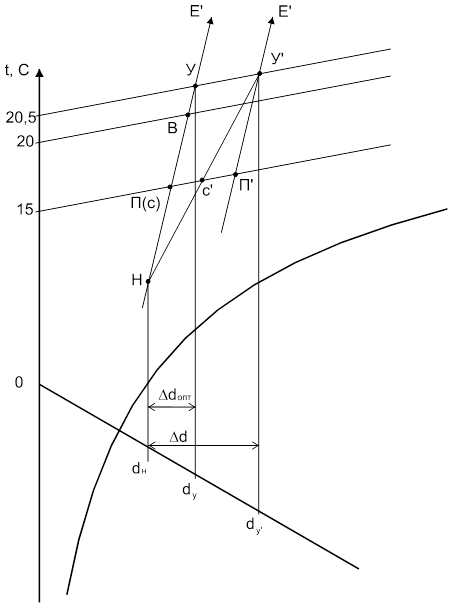

Рис. 2 Переходный период года
5.4.3. Воздухообмен по избыткам тепла
и влаги в зимний период года.
В зимний период также предусмотрена рециркуляция воздуха.
По параметрам наружного воздуха (tН=-40°С, IН=-40,2 кДж/кг св) строим точку Н (рис.3).
Для построения точки У находим расчетное приращение влагосодержания воздуха:
WВЛ=14213 г/ч
LНmin=LН (по людям)
LНmin=12000 м3/ч
DdНУ=14213/1,2*12000=0,9 г/кг.св.
dУД=dН+DdНУ=0,2+0,9=1,1 г/кг.св.
Проводим изотермы tУД=20,54 °С, tВ=tР.З.=20 °С, tН=15 °С,
Точка У находится на пересечении изобары DdУД=const и изотермы tУД=const.
Объединяем точки Н и У. На этой линии расположена точка смеси С. Определяем ее месторасположение. Для этого строим луч процесса:
, кДж/кг вл
Проводим луч процесса через точку У, получаем на пересечении с изотермами точки В и П. Из точки П по линии d=const опускаемся до пересечения с линией НУ, получаем точку С. количество рециркулирующего воздуха, GP, определяем:
Gn min=Ln min*1.2=14400 кг/час
кг/час
GН=GР+Gn min=14400+6891=21291 кг/час
Ln=Gn /r=17743 м3/ч
Результат расчета воздухообменов сводим в таблицу 6.1.
Таблица 6.1
Выбор воздухообмена в аудитории
|
Период года |
Воздухообмен LН по факторам, м3/ч |
Максимальный воздухообмен,м3/ч |
|
|||
| По минимальной кратности |
По СО2 |
Нормируемый по людям | По Id-диаграме | |||
| Т | 1729 | 6317 | 12000 | 16509 | 16509 |
|
| П | 1729 | 6317 | 12000 | 15600 | 15600 |
|
| Х | 1729 | 6317 | 12000 | 17743 | 17743 |
|
