Реферат: Вентиляция общественного здания

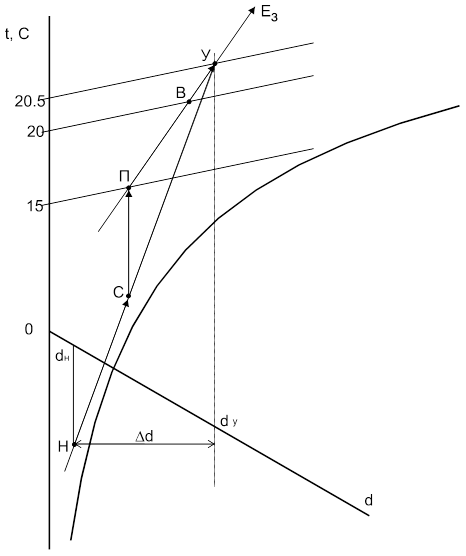

рис. 3 Зимний период года
5.5. Расчет воздухообмена по нормативной кратности и составление воздушного баланса для всего здания
Для остальных помещений воздухообмен рассчитывается по нормативной кратности в зависимости от назначения помещения. Кратность принимаем по таблице 6.12[4] отдельно по притоки и по вытяжке.
Результаты расчета сводим в табл. 6.2
Таблица 6.2
Сводная таблица воздушного баланса здания.
№ | Наименование помещения |
VP, м3 |
Кратность, 1/ч |
Ln, м3/ч |
Прим. | ||
приток | вытяжка | приток | вытяжка | ||||
1 | Аудитория | 2035 | 8,5 | 8,5 | 17743 | 17743 | |
2 | Коридор | 588 | 2 | - | 1176 | +301 | |
3 | Санузел | - | - | (50) | - | 200 | |
4 | Курительная | 54 | - | 10 | - | 540 | |
5 | Фотолабор. | 90 | 2 | 2 | 180 | 180 | |
6 | Моечная | 72 | 4 | 6 | 288 | 432 | |
7 | Лаборатория | 126 | 4 | 5 | 504 | 630 | |
8 | Книгохранил. | 216 | 2 | 0,5 | - | 108 | |
9 | Ауд. на 50 мест | - | (20) | 1000 | 1000 | ||
10 | Гардероб | 243 | 2 | 1 | 486 | 243 | |
21377 | 21076 | ||||||
+301 |
Дисбаланс равен 301 м3/ч. Добавляем его в коридор (помещение №2)
6.Расчет воздухораспределения.
Принимаем схему воздухообмена снизу-вверх, т.к. имеются избытки тепла и влаги.
Выбираем схему воздухораспределения по рис. 5.1[7], т.к НП>4m, то IV схема. (рис.5.1г).
Подача воздуха осуществляется плафонами типа ВДШ.
Для нахождения необходимого количества воздухораспределителей Z площадь пола обслуживаемого помещения F делится на площади строительных модулей Fn. z=F/Fn.
Определяем количество воздуха, приходящееся на один воздухораспределитель,
L0=LСУМ/Z; где
LСУМ – общее количество приточного воздуха, подаваемого через плафоны.
L0=17743/10=1774 м3/ч
На основании полученной подачи L0 по табл. 5.17[7] выбираем тип и типоразмер воздухораспределителя (ВДШ-4). Далее находим скорость в его горловине:
JX=k*JДОП=1,4*0,2=0,28 м/с
ХП=НП-hПОТ-hПЛ-hРЗ
ХП=7,4-1-0,5-0,3=4,6 м
м1=0,8; n1=0,65 – по таблице 5.18[4]
F0=L0/3600*5=1774/3600*5=0.085 м2
Принимаем
ВДШ-4, F0=0,13 м2
Значения коефициентов:
КС=0,25; т.к.
КВЗ=1; т.к l/Xn=5,5/4,6=1,2
КН=1,0; т.к Ar – не ограничен.
т.е. условие JФ<J0 удовлетворено
что удовлетворяет условиям, т.е. < 1°C
7.Аэродинамический расчет воздуховодов
Его проводят с целью определения размеров поперечного сечения участков сети. В системах с механическим побуждением движения воздуха потери давления определяют выбор вентилятора. В этом случае подбор размеров поперечного сечения воздуховодов проводят по допустимым скоростям движения воздуха.
Потери давления DР, Па, на участке воздуховода длиной l определяют по формуле:
DР=Rbl+Z
где R – удельные потери давления на 1м воздуховода, Па/мБ определяются по табл.12.17 [4]
b-коэффициент, учитывающий фактическую шероховатость стенок воздуховода, определяем по табл. 12.14 [4]
Z-потери давления в местных сопротивлениях, Па, определяем по формуле:
Z=Sx×Pg,
Где Pg – динамическое давление воздуха на участке, Па, определяем по табл. 12.17 [4]
Sx - сумма коэффициентов местных сопротивлений.
Аэродинамический расчет состоит их 2 этапов:
1) расчета участков основного направления;
2) увязка ответвлений.
Последовательность расчета.
1. Определяем нашрузки расчетных участков, характеризующихся постоянством расхода воздуха;
2. Выбираем основное направление, для чего выявляем наиболее протяженную цепь участков;
3. Нумеруем участки магистрали и ответвлений, начиная с участка, наиболее удаленного с наибольшим расходом.
4. Размеры сечения воздуховода определяем по формуле
где L –расход воздуха на участке, м3/ч
Jр- рекомендуемая скорость движения воздуха м/с, определяем по табл. 11.3 [3]
5. Зная ориентировочную площадь сечения, определяем стандартный воздуховод и расчитываем фактическую скорость воздуха:
6. Определяем R,Pg по табл. 12.17 [4].
7. Определяем коэффициенты местных сопротивлений.
8.
Общие
потери давления в системе равны сумме потерь давления в воздуховодах по
магистрали и в вентиляционном оборужовании:
DP=S(Rbl+Z)маг+DPоб
9. Методика расчета ответвлений аналогична.
После их расчета проводят неувязку.
Результаты аэродинамического расчета воздуховодов сводим в табл 8.1.
Расчет
естественной вентиляции
