Реферат: Судовые холодильные установки

Ширина:    ок 3200 мм

Высота:      ок 2390 мм

Масса без холодильного агента и замораживаемого продукта) 7100 кг.

Средний расход холода одного МА 8140 Вт.

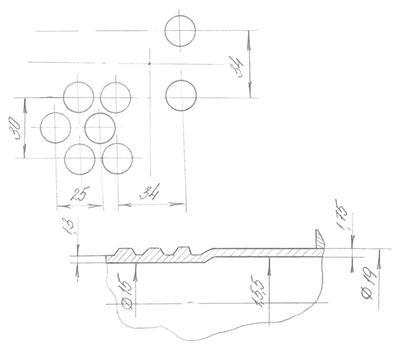

4.2. Конденсатор

Fм=62,6 м2  площадь поверхности

Zх=4  количество ходов

b=3,4 коэффициент оребрен. dвн=15,4 мм внутренний диаметр трубы dнар=0,0019 м наружный диаметр трубы lтр=1550 мм длина одной трубы n=284 количество труб lобщ=440 м общая длина труб.

4.3. Тандемный винтовой компрессорный агрегат:

Средняя температура кипения КМ СНД           (-55)°С

Средняя температура кипения КМ СВД (-21)°С

Максимальная температура конденсации         +37°С

Производительность одного тандемного агрегата

(без наддува)       84899 Вт

(с наддувом с целью переохлаждения х.а. в теплообменнике для возврата

 масла )                92800 Вт

Температура масла до КМ    45°С ± 10°С

Приводная мощность электродвигателей

КМ СНД    52 кВт

КМ СВД    71 кВТ

В состав агрегата входят два винтовых КМ:    S3-900, S3-315

- Маслоотделитель:

          Емкость – 350 л:           Масса 710 кг

- Маслоохладитель:      тип С

Охлаждающая поверхность 12 м2

          Емкость               1 : 32 л (масло)

                                      2 : 9  л (вода)

Масса 173 кг

- Масляный фильтр

          Емкость – 17,5 л:          Масса 43,5 кг

- Фильтр всасывания

          Емкость – 24 л:   Масса 74,5 кг

- Масляный насос

          Тип А4 : 2

          Расход 2 л/мин

Номинальное давление воды 4 кг/см

Геометрические размеры

Высота       2075 мм

Ширина     1000 мм

Длина         3700 мм

Масса         4000 мм

4.4. Гладкотрубный испаритель:

Теплообменная поверхность 7,8 м2

Внутренний объем                 0,026 м2

Внешний объем                      0,031 м2

Длина         2120 мм

Ширина     525 мм

Высота       749 мм

4.5. Парожидкостной теплообменник

Емкость      33 дм3

Рабочая температура   -60°С

Масса         114 кг

4.6. Отделитель жидкости

Емкость                                  1625 см3

Рабочая температура             +55 / -60 °С

Рабочее избыточное давление  2,1 МПа

Масса         910 кг

4.7. Линейный ресивер

Емкость                                  1450 дм3

Рабочая температура             -55 °С

Рабочее избыточное давление  2,1 МПа

Масса         871 кг

4.8 Водяная система охлаждения включает в себя:

насосы                           3 шт.

Тип                                KR21Q       80/160

Подаваемый объем       V – 80 м3/4

Высота подачи             30 м

Число оборотов            2900 об/мин

Мощность                     3,9 кВт

КПД                              64%

Графики аппроксимации зависимостей p=f(t0); Cp= f(t0); l= f(t0); V= f(t0)

представлены на Рис. 4.1 – 4.4.

5. Расчет морозильного аппарата
 FGP – 25 – 3

5. Расчет морозильного аппарата FGP – 25 – 3

5.1. Коэффициент теплопередачи от замораживаемой рыбы
 к охлаждающей среде.

       (5.1)

где:    - внутреннее термическое сопротивление (со стороны продукта), обусловленное неточным контактом продукта с блок-формой и воздушными прослойками.

 - термическое сопротивление теплопроводности материала плит, слоя инея, масла, материала блок-форм.

 - наружное термическое сопротивление.

Производим расчет aнар для вынужденного движения жидкости (без изменения агрегатного состояния).

,                       (5.2)

где  В=0,021r0,43 Ср0,43l0,57n-0,37 – коэф. учитывающий свойство жидкости

r = 1446,1 кг/м3 ;

Ср = 1095,2 кДж/кг К;

l =0,12473 Вт/мК ;

n  = 2,69*10-7 м2/с;

В = 0,021*22,84994*20,27598*0,305284*0,693413*389,0456=801,277

 - эквивалентный диаметр

где:   f = 686 мм2

          n = 105,5 мм

          d = 4*686 / 105,5 = 26  мм

          W=Gм/fК – скорость движения жидкости, м/с

          Gм = 23 м3/4=0,00639 м3/с – производительность насоса

          К – количество плит в МА – 60 шт.

          =0,155 м/с

Производим расчет aнар

    Вт/м2К

Рассчитаем коэффициент теплопередачи от замораживаемой рыбы к охлаждающей среде.

1/aвн=0,0026        м2К/Вт

     м2К/Вт – суммарное техническое сопротивление теплопроводности

      м2К/Вт

Коэффициент теплопередачи боковых сторон блок-форм, омываемых воздухом.

                   (5.3)

dбф=1,5 мм – толщина окантовки

lбф=153 Вт/мК – для алюминиевого сплава

aнар.к=8  Вт/мК – коэффициент теплоотдачи при естественной конвекции со стороны воздуха

    м2К/Вт

Средний коэффициент теплопередачи всей блок-формы:

           (5.4)

F, F1, F2 – соответственно площади поверхностей крышек блок-форм, боковых стенок, общей (F =F1+F2) поверхности блок-форм.

F =0,548 м2 ; F1=0,411 м2 ; F2=0,137 м2;

    Вт/м2К

5.2 Определение продолжительности замораживания рыбы.

- Первый период замораживания от tнр=20°С до t0ср= -1,5°С; t0= -55°C;

a=Кср.пл=88,037    Вт/м2К

t1=1092*(0,86a-2)-0,9066 *(tнр+1)-21970 *(0,86a+60)-2,79*(-tохл)-1,433(tнр+3) – 0,1427 =

= 22,137-(20+1)-0,02465 *55-1,433*(23)-0,1427=0,5234;

- Второй период замораживания от t0ср= -1,5°С до tвн.р= -2,5°C;

t2=95,98*(-tохл)-0,483(0,86a)-0,3025 *(tохл)0,1725=

=95,98*(55)-0,483(0,86*88,037)-0,3025 *(55)0,1725 = 13,85+0,0733=1,015 ч;

- Третий период замораживания от tвн.р= -2,5°С до tв.к= -25°C;

t3=947*(-tохл-2)-1,485(0,86a)-1,042 *(-tвк-3)0,466(0.86a)0,055=

=947*(55-2)-1,485(0,86*88,037)-1,042 *(25-3)0,466(0.86*88,037)0,055=0,178 ч

= 22,137-(20+1)-0,02465 *55-1,433*(23)-0,1427=0,5234;

Продолжительность tåК = цикла замораживания реального блока рыбы:

tåК = (t1+t2+t3)*Кt=tå* Кt

tåК = (0,523+1,015+0,178)*0,75=1,287 ч

5.3 Определение теплопритоков создаваемых морозильным комплексом.

- Теплопритоки от замораживаемой рыбы

Q1=Ема/3600 * tåК (iм-iк)*yма           (5.5)

где:   iм; iк – начальная и конечная энтальпия замораживаемой рыбы.

          yма  – коэффициент рабочего времени МА

Е – единовременная вместимость МА кг

iм =[(0,75W+0.25)tp+114W-12.2]*4.187=[(0,75*0,8+0,25)20+114*0,8-12.2]*4.187=

    = 401,952         кДж/кг

iк =[(0,5W+0,14)tp+10W13]*4.187=[(0,5*0,8+0,14)*20+10*0,8+13]*4.187=

    = 31,402                    кДж/кг

yма= 0,958;

Ема=1200 кг;

Q1=[1200/(3600*1,287)] * (401952-31402,5)*0,958=91941,58 Вт

- Теплопритоки, связанные с охлаждением металлических частей

                (5.7)

где:   Gм, См – масса и удельная теплоемкость металлических частей;

tмм, tкм – начальная и конечная температура металлических частей;

Gм=2*60=120 кг – масса всех окантовок
