Реферат: Электроснабжение автомобильного завода
Годовой график электрических нагрузок
![]() |

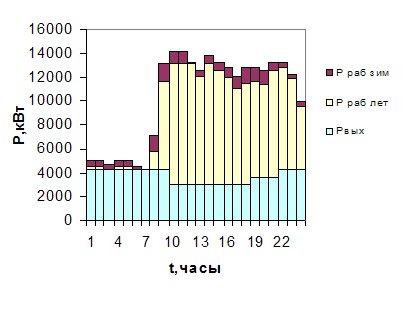

Для построения годового графика используется суточный график для рабочих и выходных дней Принимаем что в году 127 зимних,127 летних и 111 выходных дней.
Число часов использования максимальной нагрузки определяется по выражению:
,
(3.1)
TMAX=4790 ч.
4. ОПРЕДЕЛЕНИЕ ЦЕНТРА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
Для построения картограммы нагрузок как наглядной картины территориального расположения мощностей цехов необходимы центры электрических нагрузок (ЦЭН) этих цехов. В данной работе предполагается, что ЦЭН каждого цеха находится в центре тяжести фигуры плана цеха, так как данных о расположении нагрузок в цехах нет. Нагрузки цехов представляются в виде кругов, площадь которых равна нагрузке этих цехов, а радиус определяется по выражению:
(4,1)
где m — выбранный масштаб, кВт/мм.
Выбираем масштаб m=1,7 кВт/мм. Расчёт радиусов сведён в таблицу 5.
Осветительная нагрузка на картограмме представлена в виде секторов кругов, площадь которых соотносится с площадью всего круга как мощность освещения ко всей мощности цеха до 1000 В. Углы секторов определяются по выражению
(4.2)
Расчёт этих углов представлен в таблице 5.
Окружности без закрашенных секторов обозначают нагрузку напряжением выше 1000 В.
Координаты центра электрических нагрузок завода в целом определяются по выражению.
(4.3)
где pm i— активная нагрузка i-того цеха;
Xi, Yi — координаты ЦЭН i-того цеха;
n — число цехов предприятия.
Для определения ЦЭН цехов, конфигурация которых на плане отлична от прямоугольной, используется следующий алгоритм:
1. цех i разбивается на j таких частей, что каждая из них является прямоугольником;
2. по генплану определяются ЦЭН этих частей Xi.j, Yi.j и их площади Fi . j;
3. находится активная мощность, приходящаяся на единицу площади этого цеха
4. определяется активная мощность, размещенная в каждой из прямоугольных частей рассматриваемого цеха Рм i.j;
5. с использованием выражения (4.3) находятся координаты ЦЭН цеха в целом. Согласно генерального плана предприятия по вышеизложенной методике определяются ЦЭН цеха №10 (литейный цех), цеха №11 (литейный цех), цеха №12 (кузнечный цех) . Рассмотрим расчёт для цеха №10: 1 . разбиваем цех на четыре прямоугольные части;
2. их координаты ЦЭН равны соответственно: X10.1=3,8; Y10.1=4,6; X10.2=3,1; Y10.2=4; X10.3=3,6; Y10.3=4; X10.4=4,1; Y10.4=4; F10.1=2484 м2; F10.2=1426 м2; F10.3=1426 м2; F10.4=1426 м2;
3. удельная активная мощность цеха №10:
4. Pм10.1=Рм10уд ·F10.1=231,4·2484=754,798 кВт; РМ10.2=231,4·1426=329,976 кВт; РM10.3=231,4· 1462=329,976 кВт; Р10,4=231,4·1462=329б976 кВт;
5.
Для цехов №10, 11 и 12 расчёт приведён в таблице 4.
Таблица 4. Расчёт ЦЭН для непрямоугольных цехов
№ цеха | Xi.j, мм |
Yi.j мм |
Fi.j, М2 |
F.i,м2 |
Pмi,кВт |
|
Рмi,j,кВт |
Xi, мм | Y,, мм |
10 | 3,8 | 4,6 | 2484 | 6762 | 1565 | 231,4 | 574,797 | 3,6 | 4,3 |
3,1 | 4 | 1426 | 329,976 | ||||||
3,6 | 4 | 1426 | 329,976 | ||||||
4,1 | 4 | 1426 | 329,976 | ||||||
11 | 5,7 | 4,6 | 4774 | 10174 | 1597,7 | 157 | 749,518 | 5,7 | 4,3 |
4,9 | 4,1 | 1674 | 262,818 | ||||||
5,7 |
4,1 1 |
2052 | 332,164 | ||||||
6,5 | 4,1 | 1674 | 262,818 | ||||||
12 | 7,5 | 4,1 | 1955 | 5975 | 307,2 | 51,4 | 100,487 | 7,8 | 4,2 |
8,1 | 4,6 | 1380 | 70,932 | ||||||
8,1 | 4,2 | 1587 | 81,571 | ||||||
8,1 | 3,8 | 1035 | 53,199 |
Координаты ЦЭН других цехов определены непосредственно при помощи генплана и сведены в таблицу 5.
Таблица 5. Картограмма электрических нагрузок
№ цеха | Xi, мм | Yi, мм | Рм, кВт | Ri,мм | Ро, кВт | аi, град. |
1 | 9,4 | 5,6 | 1724 | 19 | 364,8 | 76 |
--- | --- | 1071 | 15 | -- | ||
2 | 16,8 | 5,6 | 1365,8 | 17 | 245,8 | 64 |
3 | 11,4 | 3,8 | 461,4 | 14 | 101,4 | 42 |
--- | --- | 400 | 9 | ---- | ||
4 | 15,4 | 3,8 | 560,4 | 11 | 85,4 | 55 |
5 | 19,2 | 2,6 | 405,6 | 9 | 55,6 | 49 |
6 | 7,2 | 8,4 | 184,6 | 6 | 68,6 | 134 |
7 | 8,4 | 1,2 | 52,1 | 3 | 4,6 | 32 |
8 | 3,8 | 5 | 121,8 | 5 | 16,8 | 50 |
9 | 4,2 | 7,8 | 176,5 | 6 | 26,5 | 54 |
10 | 7,2 | 8,4 | 785 | 13 | 65 | 29,8 |
--- | --- | 780 | 12,8 | ---- | ||
11 | 11,4 | 8,6 | 817,7 | 13 | 97,7 | 43 |
--- | ---- | 780 | 12,8 | ---- | ||
12 | 15,6 | 8,4 | 307,2 | 8 | 57,2 | 67 |
13 | 18,8 | 7,8 | 538 | 11 | 28 | 19 |
14 | 20 | 5,6 | 34,8 | 3 | 2,8 | 30 |
15 | 20 | 4,4 | 62,9 | 4 | 2,9 | 17 |
16 | 12,6 | 1,2 | 66,7 | 4 | 14 | 76 |
17 | 13,8 | 1,2 | 9,8 | 1,5 | 1,8 | 66 |
18 | 15 | 1,2 | 99 | 5 | 14 | 51 |
19 | 2 | 7,6 | 313,9 | 8 | 3,9 | 4,5 |
20 | 18,6 | 9,2 | 336,9 | 8,5 | 12,9 | 14 |
21 | 2 | 5,4 | 50,5 | 3 | 17,5 | 125 |
22 | 20,2 | 9 | 6,6 | 1,2 | 6,6 |
Координаты центра электрических нагрузок завода в целом, определённые на основе данных таблицы 5 с помощью выражения (4.3):
