Реферат: Электроснабжение автомобильного завода

                                                          (10.3.6)



Коэффициент чувствительности защиты в основной зоне:

                                                                                 (10.3.7)



Условие чувствительности выполняется.

Коэффициент чувствительности защиты в резервной зоне:

               ,

чувствительности защиты в резервной зоне обепечивается.

10.4.   Защита от токов внешних замыканий на землю на стороне ВН

Защита предусматривается для трансформаторов с глухим заземлением нейтрали обмотки высшего напряжения при наличии присоединений синхронных электродвигателей в целях резервирования отключения замыканий на землю на шинах питающей подстанции и для ускорения отключения однофазного КЗ в питающей линии выключателями низшего напряжения трансформатора. Реле максимального тока защиты подключается к трансформатору тока, встроенному в нулевой вывод обмотки ВН трансформатора.

10.5.   Защита от токов перегрузки

Согласно [3] на трансформаторах 400 кВА и более, подверженных перегрузкам, преду­сматривается максимальная токовая защита от токов перегрузки с действием на сигнал с вы­держкой времени. Устанавливается на каждой части расщеплённой обмотки. Продолжитель­ность срабатывания такой защиты должна быть выбрана примерно на 30% больше продолжи­тельности пуска или самозапуска электродвигателей, получающих питание от защищаемого трансформатора, если эти процессы приводят к его перегрузке.

Расчёт тока срабатывания от перегрузки.

ток срабатывания от перегрузки равен:

                                            (10.5.1)

где       kотс=1,05, для реле РТ-40.

            Kв=0,85, коэффициент возврата реле РТ-40

ток срабатывания реле равен:

                                                          (10.5.2)

11. РАСЧЁТ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА

Защитное заземление необходимо для обеспечения безопасности персонала при обслуживании электроустановок. К защитному заземлению относятся заземления частей установки, нормально не находящиеся под напряжением, но которые могут оказаться под ним при повреждении изоляции. Заземле­ние позволяет снизить напряжение прикосновения до безопасного значения.

Произведём расчёт заземляющего устройства подстанции ГПП.

Установим необходимое допустимое сопротивление заземляющего устройства. В дан­ном случае заземляющее устройство используется одновременно для установок выше 1000 В с заземлённой нейтралью и изолированной нейтралью. Согласно [12] сопротивление растекания R3 для установок выше 1000 В с заземлённой нейтралью R3 < 0,5 Ом, а для установок выше 1000 В с изолированной нейтралью R3<, но не более 10 Ом. Из двух сопротивлений выбираем наименьшее, то есть R, < 0,5 Ом.

Определим необходимое сопротивление искусственного заземлителя Rи. Так как данных о естественных заземлителях нет, то Rи=Rз=0,5 Ом.

Выберем форму и размеры электродов, из которых будет сооружаться групповой заземлитель. В качестве вертикальных электродов выбираем прутки диной 5 м диаметром 14 мм. Эти заземлители наиболее устойчивы к коррозии и долговечны. Кроме того, их применение приводит к экономии металла. Прутки погружаем в грунт на глубину 0,7 м с помощью электрозаглубителей. В качестве горизонтальных электродов применяем полосовую сталь сечением 4x40 мм. Во избежание нарушения контакта при возможных усадках грунта укладываем её на ребро. Соединение горизонтальных и вертикальных электродов осуществляем сваркой.

Размеры подстанции 37x28 метров. Тогда периметр контурного заземлителя равен р=2·(37-4+28-4)=114 м, а среднее значение расстояния между электродами:

                             (11.1)

где      nв=60 — предварительное число вертикальных электродов.

Отношение а/1= 1,9/5=0,38, тогда из [12] коэффициент использования вертикальных электродов Ки верт=0,29.

Определим расчётное удельное сопротивление грунта отдельно для горизонтальных и вертикальных электродов с учётом повышающих коэффициентов Кс, учитывающих высыхание грунта летом и промерзание его зимой.

 Расчётное удельное сопротивление грунта для вертикальных электродов:

ρрасч.верт=Кс.в·ρо                                                          (11.2)

где      Кс.в=1,3 — коэффициент сезонности для вертикальных электродов и климатической зо­ны 2 согласно [12];

 ρо=40 — удельное сопротивление грунта для глины, Ом-м.

Расчётное удельное сопротивление грунта для горизонтальных электродов:

                        ρрасч.гор=Кс.в·ρо                                                  (11.3)

где      Кс.г=3 — коэффициент сезонности для горизонтальных электродов и климатической зоны 2 согласно [12];

ρрасч.верт=1,3·40=52 Ом·м;             ρрасч.гор=3·40=:120 Ом·м.

Определим сопротивление растеканию тока одного вертикального электрода:

                 (11.4)

где      1=5 — длина вертикального электрода, м;

d=14-10-3 —диаметр электрода, м;

t=3,2 — расстояние от поверхности грунта до середины электрода, м;

Определим примерное число вертикальных электродов п„ при предварительно принятом коэффициенте использования вертикальных электродов Ки.верт=0,29:

,принимаем nв=80.

Определим сопротивление растеканию тока горизонтального электрода:

                                                             (11.6)

где      l=114 — длина горизонтального электрода, м;

           t=3,2 — глубина заложения , м;

          d3 — эквивалентный диаметр электрода, м; d3=0,5·b=0,5·0,04=0,02 м;

Уточнённые значения коэффициентов использования: Ки.верт=0,276;

Ки.гор =0,161, тогда уточнённое число вертикальных электродов с учётом проводимости горизонтального электрода:

,                              (11.7)

, принимаем nву=81.

100%= 1,25 %, отличие меньше 10%, следовательно, окончательное число вертикальных электродов — 81.

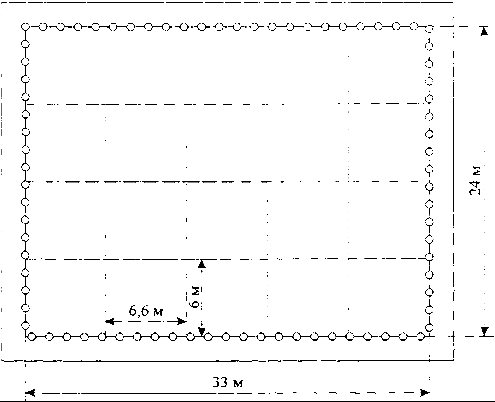

Для выравнивания потенциала на поверхности земли с целью снижения напряжения прикосновения и шагового напряжения на глубине 0,7 м укладываем выравнивающую сетку с размером ячейки 6,6x6 метров. План подстанции с контурным заземлителем представлен на рисунке

Рисунок 21. Заземление ПГВ

68



      Охрана труда

Раздел 1

1    Повышенное значение тока и напряжения в электрической цепи

Для персонала электрохозяйств важнейшим вопросом охраны труда является электробезопасность представляющая собой систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества (ГОСТ 12.1.009-76 ССБТ).

К числу опасных и вредных факторов ГОСТ 12.01.003-74 ССБТ относятся повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека, повышенный уровень статического электричества, электромагнитных излучений, повышенную напряжённость электрического и магнитного полей. Электрический ток и электрическая дуга могут вызвать повреждение организма-электротравму.

Возникновение электрической цепи через тело человека возможно в случаях:
