Реферат: Метилцеллюлоза и карбоксиметилцеллюлоза: свойства растворов и пленок

Современные представления о растворах производных целлюлозы в различных растворителях основаны на том, что эти вещества образуют истинные растворы, в которых макромолекулы являются, кинетически свободными. Однако это не исключает того факта, что если промышленный продукт этерификации целлюлозы является крайне неоднородным по степени этерификации, то отдельные его фракции будут плохо растворимы. В результате этого в растворе наряду с большей частью молекулярно-диспергированного вещества могут находиться и остатки структуры исходной целлюлозы.

Концентрированные растворы карбоксиметилцеллюлозы, как и растворы многих других высокомолекулярных соединений, являются не ньютоновскими жидкостями.

Растворы Nа-КМЦ обладают значительной аномалией вязкости. Характерной особенностью ее реальных растворов является также наличие различных немолекулярно-дисперсных частиц и агрегатов макромолекул,особенно в присутствии многовалентных катионов. Поэтому как при вискозиметрических, так и осмометрических измерениях степени полимеризации (СП) необходимо учитывать эти особенности и реальный состав раствора и до проведения таких измерений отделить фракции, мешающие получению правильных результатов.

При исследовании водных растворов Nа-КМЦ с концентрацией от 0.0025 до 0.1 г/л в работе [15] получены данные, свидетельствующие  о значительной полярности ее  молекул. Приведенные выше данные характеризуют карбоксиметилцелюлозу как вещество, обладающее рядом свойств, присущих многим полиэлектролитам. Наличие большого электрического момента, казалось, должно было бы обусловливать в ряде случаев возможность проявления электростатической адсорбции. Однако если принять во внимание агрегацию молекул КМЦ при повышении ее концентрации в растворе и экранировку ее зарядов, то необходимо отметить, что электростатическая адсорбция может проявляться главным образом в разбавленных растворах.

Свойства регенерированной из растворов метилцеллюлозы (пленок)

Растворенная в воде и в водно-щелочных растворах метилцеллюлоза различной степени замещения может быть регенерирована из них в виде пленок. Получение пленок низкозамещенной метилцеллюлозы, растворимой в щелочи, осуществляется «мокрым» способом - путем коагуляции в специально подобранных осадительных ваннах. Удовлетворительные результаты получены с осадительными ваннами, состоящими из раствора сернокислого аммония (NH4)2SO4 (100 г/л).

Действие осадительной ванны из сульфатаммония может быть выражено следующим образом:

2NаОН + (NН4)2SО4=Nа2SO4 + 2NН3↑ + 2Н20.

Вследствие изменения состава растворителя и частичной дегидратации растворенной метилцеллюлозы происходит сближение ее цепей и стеклование, т. е. образование сильно набухшей пленки.

При формировании пленки на твердой подложке вследствие известного натяжения (в результате сил сцепления) в ней возникает плоскостно-ориентированная структура. В то же время в свежесформованной пленке благодаря ее сильно набухшему состоянию возможна некоторая подвижность цепей, обусловленная тепловым движением. Все это влечет за собой релаксационные процессы, т. е. возврат структуры пленки в наиболее устойчивое положение, соответствующее изотропному состоянию. В силу изложенных обстоятельств при формировании метилцеллюлозной пленки на стекле из ее щелочного раствора происходит сокращение размеров пленки по плоскости и увеличение ее толщины.

По механической прочности щёлочерастворимые пленки близки к обычным пластифицированным целлофановым пленкам, так как имеют

прочность на разрыв в продольном направлении (6.8-8.8).107 Н/м2, удлинение при разрыве около 20 %.

Данные о гигроскопичности и водопоглощении пленок низкозамещенной метилцеллюлозы, представленные в табл. 4, показывают, что

Таблица 4

 Гигроскопичность и водопоглощение метилцеллюлозных пленок[16]

гигроскопичность и водопоглощение метилцеллюлозных пленок достигают больших величин, которые в значительной мере зависят от степени этерификации исходной метилцеллюлозы; увеличение содержания ОСН3-групп в исходном продукте влечет за собой увеличение гигроскопичности и набухаемости в воде метилцеллюлозных пленок.

Структура регенерированной метилцеллюлозы и ее связь с физико-механическими свойствами пленок изучены в работе [16]. В целях сравнения исследовались пленки низкозамещенной метилцеллюлозы и метилцеллюлозы высокой степени замещения, вплоть до 3. Пленки одной и той же метилцеллюлозы высокой степени замещения получены из таких резко различных растворов, как вода и органические растворители. Такое сравнение представляет особенный интерес, ибо оно позволяет сделать вывод о построении решетки метилцеллюлозы при регенерации из раствора в зависимости не только от степени замещения, но и от растворителя. Для этого получена метилцеллюлоза высокой степени замещения (близкой к 3), способная растворяться как в воде, так и в органическом растворителе −хлороформе. Пленки из водных растворов и растворов в хлороформе получены путем отлива на стекле и испарения растворителя.

Пленки из водного раствора метилцеллюлозы (γ=180), полученные медленным испарением растворителя при комнатной температуре, имеют аморфную структуру. Однако при такой высокой степени замещения в определенных условиях вполне вероятна возможность упорядочения структуры метилцеллюлозы в готовых пленках. Такими условиями оказались прогрев пленок в среде, вызывающей набухание. Так, уже кипячение пленки в воде (метилцеллюлоза в горячей воде нерастворима) в течение 30 мин вызывает заметное увеличение порядка. Прогрев пленки в глицерине при температуре 473 К вызывает еще большее упорядочение.

 Особый интерес представляет формование пленок из водных растворов метилцеллюлозы при повышенных температурах. При кипячении пленки в воде кроме упорядочения происходит уплотнение структуры, уничтожение различных внутренних дефектов, чем объясняется, по-видимому, увеличение

  прочности пленки.

Формование пленок при 343 К приводит к значительному увеличению эластичности, что может объясняться более свернутой конфигурацией макромолекул, поскольку горячая вода не является растворителем для метилцеллюлозы.

Переходя далее к рассмотрению структуры пленок триметил-целлюлозы, следует отметить интересную особенность этого эфира. Триметилцеллюлоза способна растворяться не только в органических растворителях, но и в холодной воде (Т==273 К). Структура пленок триметилцеллюлозы как стереорегулярного полимера отличается высокой кристалличностью. Вода для триметилцеллюлозы является v-растворителем, поэтому пленки, сформованные из водного рас­твора, отличаются меньшей кристалличностью.

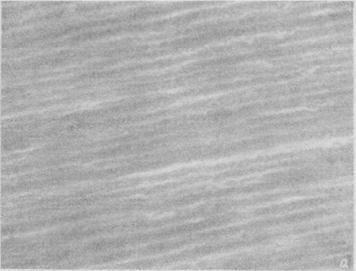

Электронно-микроскопическое исследование поверхности пленок МЦ и поверхности сколов, полученных в результате излома пленки, вдоль оси вытяжки при температуре жидкого азота позволило установить более мелкомасштабные детали строения пленок. При степенях вытяжки λ≤2.0 поверхность ориентированных пленок остается достаточно гладкой и ровной. Фибриллярная структура, видимая в оптический микроскоп, электронно-микроскопическим способом не обнаруживается. При λ≈2.2—2.5 на поверхности пленок появляется рельеф, образованный довольно регулярными и протяженными бороздами шириной 0.2—0.4 мкм, направленными перпендикулярно оси вытяжки. При сканировании перпендикулярно оси вытяжки (рис.1) видны поперечные складки шириной 0.3—0.5 мкм, а на некоторых участках обнаруживаются расслоения в виде микротрещин размером по ширине 0.1—0.2 мкм и длине 1.0—1.5 мкм, направленных параллельно оси вытяжки. При сканировании параллельно оси вытяжки кроме складчатой структуры становятся видимыми неровности с преимущественной ориентацией вдоль оси вытяжки. Изучение поверхности сколов обнаруживает наличие пористой структуры, размер пор колеблется от 0.1 до 1.0 мкм.

Рис 1.

Свойства регенерированной из щелочного раствора Na-КМЦ (в виде пленок)

В связи с возможностью получения вязких растворов низкозамещенной карбоксиметилцеллюлозы с достаточно высокой степенью полимеризации были приготовлены пленки и изучены их свойства.

Формование пленок проводили по методике, применявшейся и для метилцеллюлозных растворов. В табл. 5 приведены данные механической прочности пленок. Пленки из низкозамещенной карбоксиметилцеллюлозы имели хорошую механическую прочность, но малую эластичность; удлинение при разрыве этих пленок составляло всего 5—6 % .

Таблица 5

 Прочность на разрыв пленок из низкозамещенной карбоксиметилцеллюлозы

Страницы: 1, 2, 3, 4, 5
