   Реферат: Концепция информационной системы онкологического центра

Наименование АРМа Наименование подсистемы
АРМ экономиста Экономист
АРМ отдела кадров Кадры
АРМ статиста Статистика
АРМ архива Архивирование
АРМ бухгалтера Расчет заработной платы
Бухгалтерия

К АРМам предъявляется ряд общих требований. Они должны обеспечивать:

- ввод данных с клавиатуры с одновременным контролем вводимой информации;

- вывод на экран дисплея и печатающее устройство текстовой и графической информации в удобном для просмотра и анализа виде;

- передачу данных по сети;

- обработку информационных запросов пользователя с использованием справочников и классификаторов;

- защиту информации от несанкционированного доступа путем введения системы паролей.

4.3. Структура сети АИС

Комплекс технических сpедств АИС СОЦ пpедставляет собой совокупность локальных инфоpмационно-вычислительных сетей (ЛИВС) отдельных подpазделений, связанных между собой выделенной широкополосной линией связи. Каждая ЛИВС содержит собственный файловый сервер и рабочие станции пользователей.

Рассмотрим пример.

В двух удаленных друг от друга помещениях 2-го этажа, кабинетах 211 и 236, размещено по 4 рабочих станции. На 4-м этаже в специально приспособленном помещении установлен файловый сервер.

Для построения сети необходимо установить в каждую рабочую станцию по одному сетевому адаптеру Ethernet, а в файловый сервер установить два таких адаптера (по числу сегментов сети). В кабинетах 211 и 236 монтируется по одному 4-портовому концентратору Ethernet, который соединяется кабелем с сетевыми адаптерами рабочих станций и файлового сервера (рис. 10). Такая топология сети получила название "звезды". Здесь концентратор выполняет роль транспортировщика сообщений от рабочей станции к файловому серверу и обратно.

Рассмотрим еще один пример.

В консультативно-диагностическом отделении, размещенном на первом этаже, установлено 49 рабочих станций. Сервер ЛИВС консультативно-диагностического отделения находится тоже на первом этаже в серверной комнате.

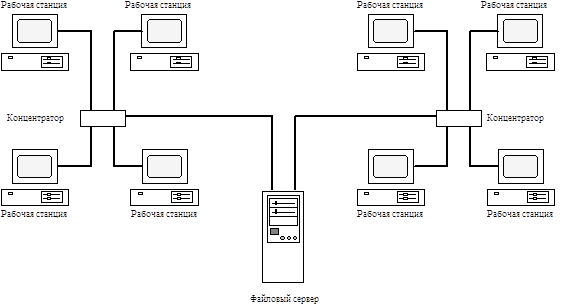

Рис. 10. Пример ЛИВС подразделения с топологией "звезда"

Используем для построения ЛИВС топологию типа "шина" (рис. 11). Здесь все рабочие станции разделены на 4 сегмента по 10-15 станций в каждом сегменте. Каждая рабочая станция оснащена одним сетевым адаптером, файловый сервер - четырьмя сетевыми адаптерами.

Выбор той или иной топологии диктуется соображениями удобства прокладки сетевого кабеля, необходимостью наращивания ЛИВС и расстоянием между рабочей станцией и файловым сервером (оно не должно превышать 150м).

Для постpоения ЛИВС подpазделений пpедполагается использовать стандаpт Fast Ethernet, обеспечивающий скоpость передачи данных 100 Мбит/с.

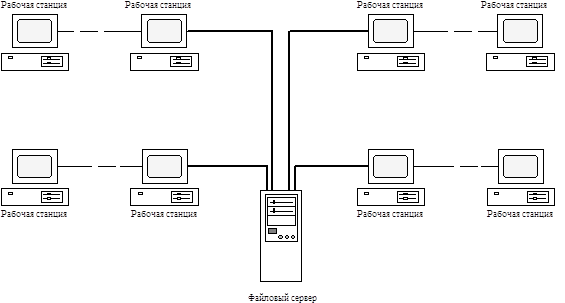

Рис. 11. Пример ЛИВС с шинной топологией

В качестве рабочих станций ЛИВС должны использоваться персональные компьютеры типа IBM PC/AT-486 с объемом ОЗУ не менее 4 Мбайт, емкостью накопителя на ЖМД не менее 120 Мбайт, цветным монитором SVGA, оснащенные 16-разрядным адаптером Fast Ethernet и принтером со скоростью печати не менее 2 страниц в минуту.

В качестве файловых серверов должны использоваться специализированные компьютеры повышенной производительности и надежности, получившие название суперсерверов. Основными признаками суперсервера являются:

1. Наличие двух или более RISC-процессоров либо ЦП Pentium корпорации Intel.

2. Наличие многоуровневой шинной архитектуры, в которой высоко-скоростная системная шина связывает множество стандартных шин ввода-вывода, размещенных в том же корпусе.

3. Суперсервер должен поддерживать технологию RAID, режим симметричной многопроцессорной обработки, в котором допускается выделение процессоров для выполнения конкретных задач.

Типичные параметры суперсерверов приведены в табл. 2.


Таблица 2

Тип Стандартная конфигурация Цена,
Изготовитель Изделие процессора число про-цессоров Объем ОЗУ Объем НЖМД дол. США
Acer Altos 17000 Pentium-60 1 16Mбайт 1Гбайт 16820
AST Research Manhattan SMP Pentium-60 1 16Mбайт 1Гбайт 19607
Compaq Computer ProLiant 2000 80486-50 1 16Мбайт 1.05 Гбайт 8700
IBM PS/2 Server 295 80486-50 1 32Мбайт 3 Гбайт 23600
Olivetti LSX5040E 80486-66 1 16Мбайт 525Мбайт 12084
Tricord Systems Power-Frame ES3000 80486-66 1 32Мбайт 520Мбайт 36650
Wyse Technology 760MP 80486-66 1 16Мбайт 1 Гбайт 10802

Каждый файловый сервер ЛИВС оснащается несколькими 32-разрядными адаптерами Fast Ethernet (по числу сегментов сети, подключенных к данному серверу). Все соединения между рабочими станциями и файловым сервером выполняются посpедством коаксиального кабеля и витой пары.

В качестве сетевого программного обеспечения пpедполагается использовать сетевую операционную систему NetWare фирмы Novell версии 4 или выше.

Рабочие станции, используемые для архивирования, должны быть оснащены стримером емкостью не менее 250 Мбайт.

Рассмотpенная стpуктуpа сети дает возможность пользователю любой рабочей станции иметь доступ как к локальным базам данных, так и к инфоpмационным фондам общего назначения.

Высокая надежность обработки, хранения и передачи информации в АИС достигается за счет использования дисковых массивов с горячим резервированием (RAID - redundant array of inexpensive disks), системы бесперебойного электропитания, автономной системы аварийного электропитания, применения в качестве файловых серверов специализированных компьютеров повышенной надежности. Дополнительным средством повышения надежности АИС является размещение файловых серверов АИС в специально оборудованных помещениях, обеспечивающих защиту от хищения, пожара и затопления.

4.4. Информационные фонды АИС

К основным информационным фондам АИС СОЦ относятся:

регистрационная БД пациентов;

оперативная БД историй болезни;
