Однако за то время, за которое частота шины памяти увеличилась на треть и, соответственно, на столько же возросла ее пропускная способность (с 800 Мбайт/с до 1,064 Мбайт/с), частота процессоров увеличилась в два с половиной раза - с 400 МГц до 1 ГГц. Наблюдается некоторый дисбаланс, не так ли? Пропускная способность PC133 SDRAM составляет лишь 1,064 Мбайт/с, тогда как сегодняшним PC требуется по крайней мере: 1 Гбайт/с для процессора с частотой системной шины 133 МГц, столько же - для графической шины AGP 4X, 132 Мбайт/с для 33 МГц шины PCI. То есть, около 2.1 Гбайт/с - как и говорилось только что, дисбаланс более чем в два раза.

Однако дальнейшее увеличение частоты SDRAM при современном техническом уровне оснащения ее производителей невозможно: уже 166 МГц SDRAM получается слишком дорогой, особенно с учетом сегодняшних объемов оперативной памяти в PC. Этот момент сыграл не слишком приятную шутку с Direct Rambus DRAM. В то же время отказываться от синхронизации шины памяти с системной шиной по ряду причин не хотелось бы.

Технологии, пытающиеся залатать SDRAM путем добавления кэша SRAM, вроде ESDRAM, или же путем оптимизации ее работы, вроде VCM SDRAM, не помогли. На выручку пришла популярная в последнее время в компонентах PC технология передачи данных одновременно по двум фронтам сигнала, когда за один такт передаются сразу два пакета данных. В случае с используемой сегодня 64-бит шиной - это два 8-байтных пакета, 16 байт за такт. Или, в случае с той же 133 МГц шиной, уже не 1,064, а 2,128 Мбайт/с. Те самые 2.1 Гбайт/с, что и требуются для сегодняшних PC.

Причем по цене, мало отличающейся от обычной 133 МГц памяти: технология та же (включая методику упаковки чипов - TSOP, не microBGA, как у RDRAM), оборудование - то же, энергопотребление, практически не отличающееся от SDRAM, площадь чипа отличается лишь на несколько процентов. Именно это сочетание доступности с требующейся на сегодняшний день производительностью и заинтересовало в первую очередь прагматичную индустрию DRAM - точно так же в свое время они выбирали PC66, PC100, PC133…

Однако в отличие от этих спецификаций, в название которых входила тактовая частота шины памяти, так же, как и в отличие от спецификации Direct Rambus DRAM, где за основу берется результирующая частота (тактовая частота, помноженная на те же два пакета на такт, что и у DDR SDRAM) - PC600, PC700, PC800, компании, разрабатывавшие DDR SDRAM, а точнее, маркетинговые отделы этих компаний, избрали ту систему (помните мультфильм про относительность единиц измерения - 48 попугаев?), которая позволила получить максимальную цифру в названии - они выбрали пиковую пропускную способность и получили PC1600 для 100 МГц и PC2100 для 133 МГц чипов DDR SDRAM.

Впрочем, эта система названий придумана совсем недавно, хотя чипы DDR SDRAM производятся уже достаточно давно: образцы 64 Мбит чипов появились почти два года назад - в середине 1998 г. Именно к тому времени, в декабре 1998 г., когда Intel уже продолжительное время поддерживал RDRAM, одобрена открытая спецификация DDR SDRAM, не требующая от производителей, использующих ее, никаких лицензионных отчислений. Как и в случае с PC133 SDRAM, основными сторонниками новой спецификации выступили IBM и VIA, к тому времени четко ориентировавшиеся на альтернативные RDRAM архитектуры. Несколькими месяцами спустя, в мае, одобрена спецификация 184-контактных модулей DIMM, а также закончена работа над спецификацией DDR SGRAM.

Примерно через полтора года DDR SDRAM доведен до стадии, когда производители DRAM в состоянии начать его коммерческое производство -появились уже образцы 133 МГц 64 Мбит чипов DDR SDRAM, соответствующие спецификации PC2100 и готовые к началу производства. Однако первыми чипы DDR использовали отнюдь не производители модулей памяти. Производителям видеокарт проще - на карте они в праве применять что угодно, лишь бы на выходе был стандартный сигнал. Да и ширина шины памяти все же всегда была узким местом скорее для графических чипов, чем для центральных процессоров. Так что, производители видеокарт гораздо раньше воспользовались появившейся в графических чипах поддержкой DDR SDRAM/SGRAM.- Уже через несколько месяцев после выхода первого такого чипа, GeForce 256, появились карты с DDR SDRAM и SGRAM чипами на борту.

Стандартной скоростью чипов для первой волны DDR плат стали 150 и 166 МГц (результирующая частота - 300 и 333 МГц соответственно, пропускная способность шины, с учетом 128-бит разрядности - 4.8 и 5.2 Гбайт/с). Можно с большой уверенностью предположить, что осеннее поколение графических чипов будет ориентироваться на 183 МГц чипы (366 МГц, 6 Гбайт/с), а в 2001 г. мы увидим массовый выход видеокарт с 200 МГц (400 МГц, 6.4 Гбайт/с).

Результат замены SDRAM/SGRAM на их вдвое более быстрый аналог не замедлил сказаться. Производительность карт на системах с мощным центральным процессором при использовании приложений, оказывающих заметную нагрузку именно на шину памяти (например 32-бит цвет), возрастает до полутора раз.

Оценивая известную на сегодня информацию о планах разработчиков графических чипов на ближайший год, можно констатировать бесспорную победу DDR над RDRAM. После того как Intel со своим i740 успешно продвинул AGP и отказался от дальнейших попыток прямого влияния в этой области, ситуацией, к счастью, управляет рынок. Дорогой RDRAM оказался никому не нужен, тем более что 128-бит шина памяти выводит DDR SDRAM по производительности даже вперед двухканального RDRAM.

А вот с модулями памяти DIMM DDR SDRAM положение несколько иное: их востребовать некому - весь вопрос встал за чипсетами, обладающими поддержкой этого типа памяти и, соответственно, за материнскими платами на базе этих чипсетов. Первый пользовательский чипсет, обладающий поддержкой этого типа памяти, ожидался от VIA сначала осенью 99 г., затем зимой 2000, весной… Но вроде бы, наконец, ожидание подходит к концу. Уже во втором квартале должен выйти первый чипсет VIA, обладающий поддержкой DDR SDRAM - Apollo Pro266.

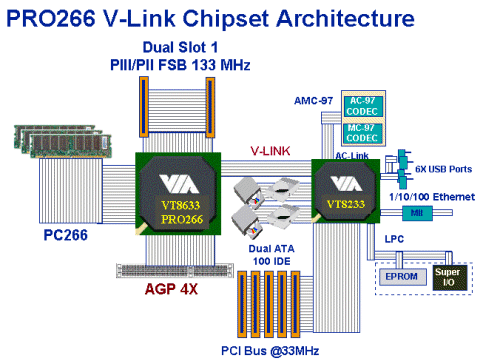

Ко все той же 133 МГц системной шине и AGP 4X добавится поддержка DDR SDRAM, а также V-Link - новой, ускоренной шины обмена информацией между северным и южным мостами чипсета, обеспечивающей пропускную способность 266 Мбайт/с (в два раза быстрее стандартной PCI). Кроме того, ожидается, что поддержка двухпроцессорных конфигураций, встроенная еще в Apollo Pro133A, станет официальной.

Чуть позже, в третьем квартале, ожидается выход варианта Apollo Pro266 с интегрированным видеоядром PM266. Причем, в отличие от PM133 с хиленьким по меркам третьего квартала Savage4, в этот чипсет будет встроен вариант Savage2000 (GX4C). Его производительности для дешевых систем, являющихся нишевым рынком для интегрированных чипсетов, должно быть более чем достаточно.

И в последнем квартале 2000 г. должен выйти первый серверный чипсет VIA, PX266V. Пока о нем известно мало, за исключением того, что там ожидается поддержка до 4 процессоров и двойная шина V-Link: к южному мосту и к подсистеме 64-бит 66 МГц PCI.

На вторую половину этого года запланирован выход и DDR чипсета для Athlon - KX266, по своим возможностям аналогичного своему собрату для Pentium III - Apollo Pro266. Но на всякий случай, AMD предпочла вновь подстраховаться, выпустив в третьем квартале свой чипсет с поддержкой DDR SDRAM - AMD 760. Ожидается поддержка новой частоты системной шины EV6 - 133 МГц (266 МГц), естественно, 133 МГц PC2100 DDR SDRAM, ATA100. Вскоре после AMD 760 должен последовать мультипроцессорный AMD 770 с аналогичными параметрами.

Если уж зашла речь о мультипроцессорных чипсетах, рассчитанных на серверные платформы, то нельзя не упомянуть еще двух игроков на этом рынке: Samsung со своим Caspian, разрабатываемым совместно с AMD, и ServerWorks со своей линейкой ServerSet, которая должна обзавестись DDR SDRAM чипсетом для процессоров Intel уже в первой половине этого года.

Учитывая такие факторы как стоимость RDRAM, разницу в производительности RDRAM и DDR SDRAM и падение производительности подсистемы памяти RDRAM при увеличении объема памяти, подавляющее большинство производителей серверов намеревается предпочесть DDR SDRAM перед RDRAM. С этим желанием вынужден считаться даже Intel, который в своем следующем серверных чипсете под x86 (i870) планирует поддерживать именно DDR SDRAM. Да и помимо Intel на рынке серверных чипсетов будет достаточно желающих поддержать DDR - кроме независимых разработчиков, на этом рынке выступят и сами производители серверов, разрабатывающие чипсеты под свои системы - IBM, NEC…

Кварталом позже выхода соответствующих чипсетов, ожидаются материнские платы на них. Так что первые платы, позволяющие использовать модули DDR SDRAM, должны выйти уже в третьем квартале 2000 г. И именно эти временные рамки указаны в планах различных производителей материнских плат. Первым и единственным неудобством для их пользователей должен стать новый форм-фактор модулей DIMM.

К сожалению, ничто на свете не дается даром и увеличение пропускной способности памяти вдвое сопровождается изменением форм-фактора модулей. При сохранении тех же размеров модуля число контактов увеличилось со 168 до 184. Изменившееся положение ключа не позволит вставить модули DIMM DDR SDRAM в сегодняшние разъемы DIMM.

Теперь о перспективах. Стандарт модулей DIMM DDR SDRAM предполагает использование до 200 МГц чипов, с результирующей частотой 400 МГц и пропускной способностью 3.2 Гбайт/с - как у двухканального Direct Rambus DRAM. С того момента, когда DDR SDRAM исчерпает свои возможности, в 2003 г. должен стартовать DDR-II.

Скорость DDR-II чипов, как предполагается, начнется со 100 МГц, но за счет того, что будет передаваться 4 пакета данных за такт, их пропускная способность также должна составить 3.2 Гбайт/с. Учитывая такую технологию работы (передачу 32 байтов за такт) рост производительности DDR-II чипов при росте тактовой частоты будет максимальным - в 4 раза: 150 МГц дадут уже 4.8 Гбайт/с, а 200 МГц - 6.4 Гбайт/с.
