   Реферат: Локальные сети на основе коммутаторов

ATM-коммутация

Кроме коммутаторов, поддерживающих стандартные протоколы локальных сетей и передающих кадры с порта на порт по алгоритмам моста, в локальных сетях стали применяться коммутаторы другого вида, а именно коммутаторы технологии АТМ. В связи с этим коротко рассмотрим основные принципы работы таких коммутаторов и способы их взаимодействия с коммутаторами технологий локальных сетей.

Технология АТМ (Asynchronous Transfer Mode - режим асинхронной передачи) разрабатывалась изначально для совмещения синхронного голосового трафика и асинхронного компьютерного трафика в рамках одной территориальной сети. Затем сфера применения технологии АТМ была расширена и на локальные сети. В данном курсе мы не будем рассматривать все аспекты технологии АТМ, а ограничимся изучением способов коммутации данных в сетях АТМ, которые используются в коммутаторах АТМ, применяемых в локальных сетях. Такие АТМ-коммутаторы чаще всего не используют все возможности технологии, в частности поддержку синхронного трафика, в основном из-за отсутствия приложений, которые могли бы воспользоваться таким сервисом.

Сеть АТМ изначально разрабатывалась для поддержки полнодуплексного высокоскоростного режима обмена как между узлами сети, так и между ее коммутаторами (рисунок 3.1).

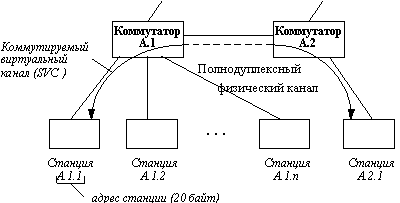

Рис. 3.1. Структура сети АТМ

АТМ-станции и АТМ-коммутаторы обмениваются между собой кадрами фиксированного размера в 53 байта. Эти кадры принято называть ячейками. Поле данных ячейки занимает 48 байт, а заголовок - 5 байт. Адреса конечных узлов локальных сетях АТМ составляют 20 байт.

Для того, чтобы пакеты содержали адрес узла назначения, и в то же время процент служебной информации не был большим по сравнению с размером поля данных пакета, в технологии ATM применен стандартный для глобальных вычислительных сетей прием - передача ячеек по виртуальным каналам. Техника коммутации данных в соответствии с номерами их виртуальных каналов давно использовалась в сетях Х.25, а затем нашла применение и в новых технологиях территориальных сетей - frame relay и АТМ.

Принцип коммутации пакетов на основе виртуальных каналов поясняется рисунком 3.2. Конечные узлы не могут просто начать обмениваться данными, как это принято в большинстве протоколов канального уровня локальных сетей. Они должны перед обменом установить между собой логическое соединение. При установлении соединения между конечными узлами используется специальный тип пакета - запрос на установление соединения - который содержит многоразрядный адрес узла-адресата, а также номер виртуального соединения, присвоенного данному соединению в узле-отправителе, например, 15. Ячейки АТМ имеют 3-х байтное поле номера виртуального соединения, что позволяет коммутаторам и конечным узлам поддерживать одновременно очень большое количество виртуальных соединений.

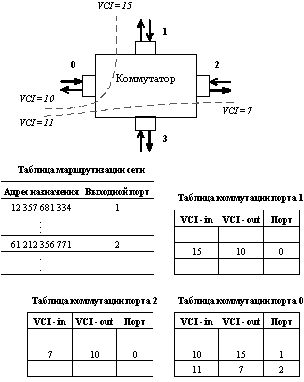

Рис. 3.2. Коммутация в сетях с виртуальными соединениями

Адрес назначения используется для маршрутизации запроса на установление соединения на основании таблиц маршрутизации, аналогичных тем, которые используются маршрутизаторами IP или IPX. В этих таблицах для каждого адреса назначения (или для группы адресов, имеющих общую старшую часть, соответствующую адресу сети) указывается номер порта, на который нужно передать приходящий пакет. Таблица маршрутизации по назначению аналогична адресной таблице коммутатора, но образуется она не путем изучения адресов проходящего трафика, а либо вручную администратором, либо с помощью обмена между коммутаторами АТМ специальных служебных данных о топологии связей сети. Протокол обмена топологической информацией для сетей АТМ имеет название PNNI - Private Network to Network Interface. Он разработан и принят в качестве стандарта, хотя не все АТМ-коммутаторы пока его поддерживают.

В приведенном примере в соответствии с таблицей маршрутизации оказалось необходимым передать пакет запроса на установление соединения с порта 1 на порт 0. Одновременно с передачей пакета маршрутизатор изменяет у пакета номер виртуального соединения - он присваивает пакету первый не использованный номер виртуального канала для данного порта данного коммутатора. Каждый конечный узел и каждый коммутатор ведет свой список использованных и свободных номеров виртуальных соединений для своих портов.

Кроме таблицы маршрутизации для каждого порта составляется таблица коммутации. В таблице коммутации входного порта маршрутизатор отмечает, что в дальнейшем пакеты, прибывшие на этот порт с номером 15, должны передаваться на порт 0, причем номер виртуального канала должен быть изменен на 10. Одновременно делается и соответствующая запись в таблице коммутации порта 0 - пакеты, пришедшие по виртуальному каналу 10 в обратном направлении нужно передавать на порт с номером 1, меняя номер виртуального канала на 15.

В результате действия такой схемы пакеты данных уже не несут длинные адреса конечных узлов, а имеют в служебном поле только номер виртуального канала, на основании которого и производится маршрутизация всех пакетов, кроме пакета запроса на установление соединения. В сети прокладывается виртуальный канал, который не изменяется в течение всего времени существования соединения. Пакеты в виртуальном канале циркулируют в двух направлениях, то есть в полнодуплексном режиме, причем, конечные узлы не замечают изменений номеров виртуальных каналов при прохождении пакетов через сеть.

После образования таблицы коммутации, ячейки АТМ обрабатываются коммутаторами АТМ примерно так же, как и коммутаторами технологий локальных сетей. Исключение составляет только режим фильтрации - он отсутствует, так как в АТМ нет разделяемых сред и переданную коммутатору ячейку всегда нужно передать на какой-либо порт.

Виртуальные каналы бывают коммутируемыми (Switched Virtual Channel) и постоянными (Permanent Virtual Channel). Коммутируемые виртуальные каналы устанавливаются узлами динамически, в процессе работы, а постоянные виртуальные каналы образуются администратором на продолжительный срок. Для постоянных виртуальных каналов не нужно выполнять процедуру установления соединения, так как коммутаторы уже настроены на их обработку - соответствующие таблицы коммутации уже сформированы администратором.

Коммутаторы АТМ, работающие с компьютерным трафиком, предоставляют конечным узлам два вида сервиса. Сервис с неопределенной пропускной способностью (Unspecified Bit Rate) подобен сервису коммутаторов локальных сетей - он не гарантирует конечному узлу какой-то определенной доли пропускной способности сети и не гарантирует, что все ячейки конечного узла будут доставлены по назначению. Это самый простой вид сервиса и он не использует какие-либо процедуры управления потоком, а при переполнении буферов коммутатора приходящие ячейки отбрасываются точно так же, как это делают коммутаторы локальных сетей.

Сервис ABR (Available Bit Rate) в отличие от сервиса UBR использует технику управления потоком для предотвращения перегрузок сети и дает некоторые гарантии доставки ячеек узлу назначения.

Для этого при установлении соединения ABR между конечным узлом и коммутаторами сети заключается соглашение о двух скоростях передачи данных - пиковой скорости и минимальной скорости. Заключение соглашения о параметрах трафика - прием, в локальных сетях обычно не применяющийся. Пользователь соединения ABR соглашается не передавать данные со скоростью, выше пиковой, то есть PCR, а сеть соглашается всегда обеспечивать минимальную скорость передачи ячеек - MCR.

Если приложение при установлении ABR-соединения не определяет максимальную и минимальную скорости, то по умолчанию считается, что максимальная скорость совпадает со скоростью линии доступа станции к сети, а минимальная скорость считается равной нулю.

Пользователь соединения ABR получает гарантированное качество сервиса в отношении потери ячеек и пропускной способности, а сеть при использовании трафика ABR не переполняется.

Для преобразования кадров, циркулирующих в локальных сетях, в 53-байтные ячейки, в технологии АТМ определены функции сегментации и сборки (Segmentation And Reassembling). Когда кадр поступает в коммутатор АТМ, то он с помощью функции сегментации разделить его на последовательность ячеек. После передачи ячеек по сети коммутаторов АТМ они вновь собираются в последнем коммутаторе с помощью функции реассемблирования в исходный кадр.

Технология АТМ работает с несколькими скоростями доступа конечных узлов к сети. Чаще всего используется скорость 155 Мб/c, более редкой является скорость доступа в 622 Мб/с. Существует и низкоскоростной доступ по линии в 25 Мб/с. Иерархия скоростей доступа - это также одна из особенностей технологии АТМ, делающей ее очень удобной для применения в сложных сетях. При насыщении какой-либо части сети слишком интенсивным трафиком конечных узлов не нужно переходить на принципиально новую технологию, достаточно просто установить новый, более скоростной интерфейсный модуль коммутатора.

Очевидно, что различные принципы коммутации кадров в коммутаторах локальных сетей и в коммутаторах АТМ требуют использования каких-то устройств, согласующих работу этих коммутаторов. Одной функции преобразования кадров и ячеек с помощью функций SAR явно недостаточно, так как нужно на основании МАС-адресов конечных узлов сети устанавливать виртуальные пути ячеек через АТМ-коммутаторы.

Существуют частные решения отдельных производителей, позволяющие в рамках одного коммутатора совмещать обе технологии. Обычно, для подключения конечных пользователей используются порты традиционных технологий локальных сетей, например, Ethernet, а коммутаторы используют для обмена между собой технологию АТМ, более масштабируемую.
