Реферат: Локальные сети на основе коммутаторов

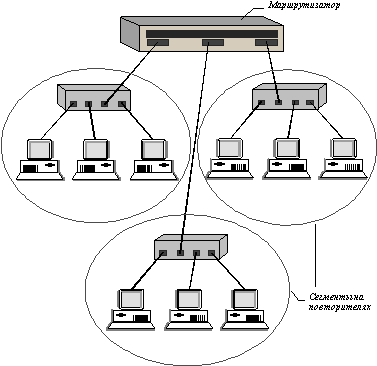

Рис. 4.15. Интерсеть, состоящая из сетей, построенных на основе повторителей
При изменении состава сегментов (переход пользователя в другую сеть, дробление крупных сегментов) при таком подходе приходится производить физическую перекоммутацию разъемов на передних панелях повторителей или в кроссовых панелях, что не очень удобно в больших сетях - много физической работы, к тому же высока вероятность ошибки.
Поэтому для устранения необходимости физической перекоммутации узлов стали применять многосегментные повторители (рисунок 4.16). В наиболее совершенных моделях таких повторителей приписывание отдельного порта к любому из внутренних сегментов производится программным путем, обычно с помощью удобного графического интерфейса. Примерами таких повторителей могут служить концентратор Distributed 5000 компании Bay Networks и концентратор PortSwitch компании 3Com. Программное приписывание порта сегменту часто называют статической или конфигурационной коммутацией.
Рис. 4.16. Многосегментный повторитель с конфигурационной коммутацией
Однако, решение задачи изменения состава сегментов с помощью повторителей накладывает некоторые ограничения на структуру сети - количество сегментов такого повторителя обычно невелико, поэтому выделить каждому узлу свой сегмент, как это можно сделать с помощью коммутатора, нереально. Поэтому сети, построенные на основе повторителей с конфигурационной коммутацией, по-прежнему основаны на разделении среды передачи данных между большим количеством узлов, и, следовательно, обладают гораздо меньшей производительностью по сравнению с сетями, построенными на основе коммутаторов.
При использовании технологии виртуальных сетей в коммутаторах одновременно решаются две задачи:
- повышение производительности в каждой из виртуальных сетей, так как коммутатор передает кадры в такой сети только узлу назначения;
- изоляция сетей друг от друга для управления правами доступа пользователей и создания защитных барьеров на пути широковещательных штормов.
Для связи виртуальных сетей в интерсеть требуется привлечение сетевого уровня. Он может быть реализован в отдельном маршрутизаторе, а может работать и в составе программного обеспечения коммутатора.
Технология образования и работы виртуальных сетей с помощью коммутаторов пока не стандартизована, хотя и реализуется в очень широком спектре моделей коммутаторов разных производителей. Положение может скоро измениться, если будет принят стандарт 802.1Q, разрабатываемый в рамках института IEEE.
В виду отсутствия стандарта каждый производитель имеет свою технологию виртуальных сетей, которая, как правило, несовместима с технологией других производителей. Поэтому виртуальные сети можно создавать пока на оборудовании одного производителя. Исключение составляют только виртуальные сети, построенные на основе спецификации LANE (LAN Emulation), предназначенной для обеспечения взаимодействия АТМ-коммутаторов с традиционным оборудованием локальных сетей.
При создании виртуальных сетей на основе одного коммутатора обычно используется механизм группирования в сети портов коммутатора (рисунок 4.17).
Рис. 4.17. Виртуальные сети, построенные на одном коммутаторе
Это логично, так как виртуальных сетей, построенных на основе одного коммутатора, не может быть больше, чем портов. Если к одному порту подключен сегмент, построенный на основе повторителя, то узлы такого сегмента не имеет смысла включать в разные виртуальные сети - все равно трафик этих узлов будет общим.
Создание виртуальных сетей на основе группирования портов не требует от администратора большого объема ручной работы - достаточно каждый порт приписать к нескольким заранее поименованным виртуальным сетям. Обычно такая операция выполняется путем перетаскивания мышью графических символов портов на графические символы сетей.
Второй способ, который используется для образования виртуальных сетей основан на группировании МАС-адресов. При существовании в сети большого количества узлов этот способ требует выполнения большого количества ручных операций от администратора. Однако, он оказывается более гибким при построении виртуальных сетей на основе нескольких коммутаторов, чем способ группирования портов.

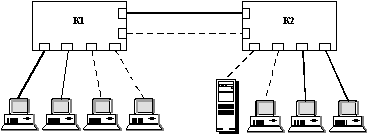

Рис. 4.18. Построение виртуальных
сетей на нескольких
коммутаторах с группировкой портов
Рисунок 4.18 иллюстрирует проблему, возникающую при создании виртуальных сетей на основе нескольких коммутаторов, поддерживающих технику группирования портов. Если узлы какой-либо виртуальной сети подключены к разным коммутаторам, то для соединения коммутаторов каждой такой сети должна быть выделена своя пара портов. В противном случае, если коммутаторы будут связаны только одной парой портов, информация о принадлежности кадра той или иной виртуальной сети при передаче из коммутатора в коммутатор будет утеряна. Таким образом, коммутаторы с группировкой портов требуют для своего соединения столько портов, сколько виртуальных сетей они поддерживают. Порты и кабели используются при таком способе очень расточительно. Кроме того, при соединении виртуальных сетей через маршрутизатор для каждой виртуальной сети выделяется в этом случае отдельный кабель, что затрудняет вертикальную разводку, особенно если узлы виртуальной сети присутствуют на нескольких этажах (рисунок 4.19).

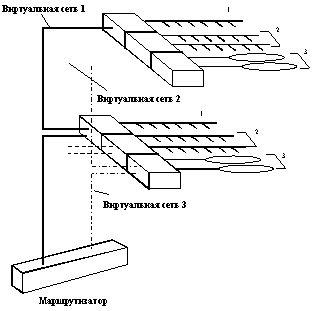

Рис. 4.19. Соединение виртуальных
сетей, построенных на группировании портов,
через маршрутизатор
Группирование МАС-адресов в сеть на каждом коммутаторе избавляет от необходимости их связи несколькими портами, однако требует выполнения большого количества ручных операций по маркировке МАС-адресов на каждом коммутаторе сети.
Описанные два подхода основаны только на добавлении дополнительной информации к адресным таблицам моста и не используют возможности встраивания информации о принадлежности кадра к виртуальной сети в передаваемый кадр. Остальные подходы используют имеющиеся или дополнительные поля кадра для сохранения информации и принадлежности кадра при его перемещениях между коммутаторами сети. При этом нет необходимости запоминать в каждом коммутаторе принадлежность всех МАС-адресов интерсети виртуальным сетям.
Если используется дополнительное поле с пометкой о номере виртуальной сети, то оно используется только тогда, когда кадр передается от коммутатора к коммутатору, а при передаче кадра конечному узлу оно удаляется. При этом модифицируется протокол взаимодействия "коммутатор-коммутатор", а программное и аппаратное обеспечение конечных узлов остается неизменным. Примеров таких фирменных протоколов много, но общий недостаток у них один - они не поддерживаются другими производителями. Компания Cisco предложила использовать в качестве стандартной добавки к кадрам любых протоколов локальных сетей заголовок протокола 802.10, предназначенного для поддержки функций безопасности вычислительных сетей. Сама компания использует этот метод в тех случаях, когда коммутаторы объединяются между собой по протоколу FDDI. Однако, эта инициатива не была поддержана другими ведущими производителями коммутаторов, поэтому до принятия стандарта 802.1Q фирменные протоколы маркировки виртуальных сетей будут преобладать.
Существует два способа построения виртуальных сетей, которые используют уже имеющиеся поля для маркировки принадлежности кадра виртуальной сети, однако эти поля принадлежат не кадрам канальных протоколов, а пакетам сетевого уровня или ячейкам технологии АТМ.
В первом случае виртуальные сети образуются на основе сетевых адресов, то есть той же информации, которая используется при построении интерсетей традиционным способом - с помощью физически отдельных сетей, подключаемых к разным портам маршрутизатора.
Когда виртуальная сеть образуется на основе номеров сетей, то каждому порту коммутатора присваивается один или несколько номеров сетей, например, номеров IP-сетей. (рисунок 4.20). Каждый номер IP-сети соответствует одной виртуальной сети. Конечные узлы также должны в этом случае поддерживать протокол IP. При передаче кадров между узлами, принадлежащими одной виртуальной сети, конечные узлы посылают данные непосредственно по МАС-адресу узла назначения, а в пакете сетевого уровня указывают IP-адрес своей виртуальной сети. Коммутатор в этом случае передает кадры на основе МАС-адреса назначения по адресной таблице, проверяя при этом допустимость передач по совпадению IP-номера сети пакета, содержащегося в кадре, и IP-адресу порта назначения, найденному по адресной таблице. При передачах кадра из одного коммутатора в другой, его IP-адрес переносится вместе с кадром, а значит коммутаторы могут быть связаны только одной парой портов для поддержки виртуальных сетей, распределенных между несколькими коммутаторами.
Рис. 4.20. Построение виртуальных сетей на основе сетевых адресов
В случае, когда нужно произвести обмен информацией между узлами, принадлежащими разным виртуальным сетям, конечный узел работает так же, как если бы он находился в сетях, разделенных обычным маршрутизатором. Конечный узел направляет кадр маршрутизатору по умолчанию, указывая его МАС-адрес в кадре, а IP-адрес узла назначения - в пакете сетевого уровня. Маршрутизатором по умолчанию должен быть внутренний блок коммутатора, который имеет определенный МАС-адрес и IP-адрес, как и традиционный маршрутизатор. Кроме того, он должен иметь таблицу маршрутизации, в которой указывается выходной порт для всех номеров сетей, которые существуют в общей интерсети.
