   Реферат: Локальные сети на основе коммутаторов

Общее ограничение локальных сетей, построенных только с использованием повторителей и концентраторов, состоит в том, что общая производительность такой сети всегда фиксирована и равна максимальной производительности используемого протокола. И эту производительность можно повысить только перейдя к другой технологии, что связано с дорогостоящей заменой всего оборудования.

Рассмотренные ограничения являются платой за преимущества, которые дает использование разделяемых каналов в локальных сетях. Эти преимущества существенны, недаром технологии такого типа существуют уже около 20 лет.

К преимуществам нужно отнести в первую очередь:

  • простоту топологии сети;
  • гарантию доставки кадра адресату при соблюдении ограничений стандарта и корректно работающей аппаратуре;
  • простоту протоколов, обеспечившую низкую стоимость сетевых адаптеров, повторителей и концентраторов;

Однако начавшийся процесс вытеснения повторителей и концентраторов коммутаторами говорит о том, что приоритеты изменились, и за повышение общей пропускной способности сети пользователи готовы пойти на издержки, связанные с приобретением коммутаторов вместо концентраторов.

Локальные мосты - предшественники коммутаторов

Для преодоления ограничений технологий локальных сетей уже достаточно давно начали применять локальные мосты, функциональные предшественники коммутаторов.

Мост - это устройство, которое обеспечивает взаимосвязь двух (реже нескольких) локальных сетей посредством передачи кадров из одной сети в другую с помощью их промежуточной буферизации. Мост, в отличие от повторителя, не старается поддержать побитовый синхронизм в обеих объединяемых сетях. Вместо этого он выступает по отношению к каждой из сетей как конечный узел. Он принимает кадр, буферизует его, анализирует адрес назначения кадра и только в том случае, когда адресуемый узел действительно принадлежит другой сети, он передает его туда.

Для передачи кадра в другую сеть мост должен получить доступ к ее разделяемой среде передачи данных в соответствии с теми же правилами, что и обычный узел.

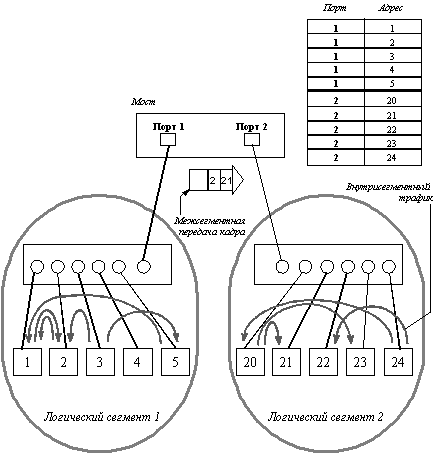

Таким образом мост, изолирует трафик одного сегмента от трафика другого сегмента, фильтруя кадры. Так как в каждый из сегментов теперь направляется трафик от меньшего числа узлов, то коэффициент загрузки сегментов уменьшается (рисунок 2.4).

Рис. 2.4. Локализация трафика при использовании моста

Мост не только снижает нагрузку в объединенной сети, но и уменьшает возможности несанкционированного доступа, так как пакеты, предназначенные для циркуляции внутри одного сегмента, физически не появляются на других, что исключает их "прослуши-
вание" станциями других сегментов.

По своему принципу действия мосты подразделяются на два типа. Мосты первого типа выполняют так называемую маршрутизацию от источника (Source Routing), метод, разработанный фирмой IBM для своих сетей Token Ring. Этот метод требует, чтобы узел-отправитель пакета размещал в нем информацию о маршруте пакета. Другими словами, каждая станция должна выполнять функции по маршрутизации пакетов. Второй тип мостов осуществляет прозрачную для конечных станций передачу пакетов (Transparent Bridges). Именно этот тип мостов лег в основу современных коммутаторов, поэтому остановимся на нем подробнее.

Функции и алгоритмы прозрачных мостов

Прозрачные мосты являются наиболее распространенным типом мостов. Для прозрачных мостов сеть представляется наборами МАС-адресов устройств, используемых на канальном уровне, причем каждый набор связан с определенным портом моста.

Мосты используют эти адреса для принятия решения о продвижении кадра, когда кадр записывается во внутренний буфер моста из какого-либо его порта. Мосты не имеют доступа к информации об адресах сетей, относящейся к более высокому - сетевому - уровню, и они ничего не знают о топологии связей сегментов или сетей между собой. Таким образом, мосты являются совершенно прозрачными для протоколов, начиная с сетевого уровня и выше. Эта прозрачность позволяет мостам передавать пакеты различных протоколов высокого уровня, никоим образом не влияя на их содержимое.

Вследствие функциональной ограниченности мосты имеют достаточно простое устройство и представляют собой удобное и недорогое средство для построения интерсети.

Мосты обеспечивают возможность соединения двух или более сетей для образования единой логической сети. Исходные сети становятся сетевыми сегментами результирующей сети. Каждый такой сегмент остается доменом коллизий, то есть участком сети, в котором все узлы одновременно фиксируют и обрабатывают коллизию. Однако коллизии одного сегмента не приводят к возникновению коллизий в другом сегменте, так как мост не осуществляет побитовый синхронизм сегментов и ограничивает коллизии тем сегментом, в котором они возникают.

Мосты регенерируют пакеты, которые они передают с одного порта на другой (операция forwarding). Одним из преимуществ использования мостов является увеличение расстояния, покрываемого интерсетью, так как количество пересекаемых мостов не оказывает влияния на качество сигнала.

Рис. 2.5. Мост как коммуникационное устройство канального уровня

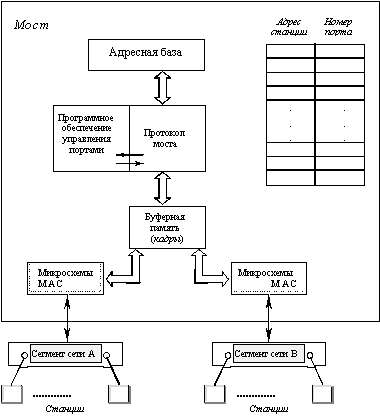

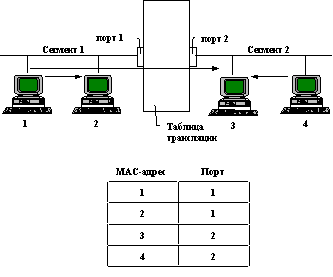

Прозрачные мосты имеют дело как с адресом источника, так и с адресом назначения, имеющимися в кадрах локальных сетей. Мост использует адрес источника для автоматического построения своей базы данных адресов устройств, называемой также таблицей адресов устройств. В этой таблице устанавливается принадлежность адреса узла какому-либо порту моста. Все операции, которые выполняет мост, связаны с этой базой данных. На рисунке 2.5 показан фрагмент сети, содержащий двухпортовый мост, и соответствующая этому фрагменту часть таблицы адресов устройств. Внутренняя структура моста показана на рисунке 2.6. Функции доступа к среде при приеме и передаче кадров выполняют микросхемы MAC.

Рис. 2.6. Состав и структура моста

Все порты моста работают в так называемом "неразборчивом" (promisquous) режиме захвата пакетов, то есть все поступающие на порт пакеты запоминаются в буферной памяти. С помощью такого режима мост следит за всем трафиком, передаваемым в присоединенных к нему сегментах и использует проходящие через него пакеты для изучения состава сети.

Когда мост получает кадр от какого-либо своего порта, то он (после буферизации) сравнивает адрес источника с элементами базы данных адресов. Если адрес отсутствует в базе, то он добавляется в нее. Если этот адрес уже имеется в базе, то возможны два варианта - либо адрес пришел с того же порта, который указан в таблице, либо он пришел с другого порта. В последнем случае строка таблицы, соответствующая обрабатываемому адресу, обновляется - номер порта заменяется на новое значение (очевидно, станцию с данным адресом переместили в другой сегмент сети). Таким способом мост "изучает" адреса устройств сети и их принадлежность портам и соответствующим сегментам сети. Из-за способности моста к "обучению" к сети могут добавляться новые устройства без необходимости реконфигурирования моста. Администратор может объявить часть адресов статическими и не участвующими в процессе обучения (при этом он их должен задать сам). В случае статического адреса приход пакета с данным адресом и значением порта, не совпадающим с хранящимся в базе, будет проигнорирован и база не обновится.

Кроме адреса источника мост просматривает и адрес назначения кадра, чтобы принять решение о его дальнейшем продвижении. Мост сравнивает адрес назначения кадра с адресами, хранящимися в его базе. Если адрес назначения принадлежит тому же сегменту, что и адрес источника, то мост "фильтрует" (filtering) пакет, то есть удаляет его из своего буфера и никуда не передает. Эта операция помогает предохранить сеть от засорения ненужным трафиком.

Если адрес назначения присутствует в базе данных и принадлежит другому сегменту по сравнению с сегментом адреса источника, то мост определяет, какой из его портов связан с этим адресом и "продвигает" (forwarding) кадр на соответствующий порт. Затем порт должен получить доступ к среде подключенного к нему сегмента и передать кадр узлам данного сегмента.

Если же адрес назначения отсутствует в базе или же это широковещательный адрес, то мост передает кадр на все порты, за исключением того порта, с которого он пришел. Такой процесс называется "затоплением" (flooding) сети. Затопление гарантирует, что пакет будет помещен на все сегменты сети и, следовательно, доставлен адресату или адресатам. Точно также мост поступает по отношению к кадрам с неизвестным адресом назначения, затопляя им сегменты сети. Очевидно, что некоторое время после инициализации мост выполняет только операцию затопления, так как он ничего не знает о принадлежности адресов сегментам сети.

Рисунок 2.5 иллюстрирует процессы обучения, фильтрации и продвижения. Предположим, что станции 1 и 2 являются новыми станциями на сегменте 1. Когда станция 1 впервые направляет кадр станции 2, то мост определяет, что адреса станции 1 нет в базе адресов и добавляет его туда. Затем, так как адреса станции 2 также нет в базе адресов, мост "затапливает" все сегменты (в данном случае это только один сегмент 2).

Когда станция 2 посылает ответный кадр, мост добавляет в свою базу и адрес 2. Затем он просматривает таблицу базы адресов и обнаруживает, что адрес 1 в ней имеется и относится к сегменту 1, которому принадлежит и адрес источника. Поэтому он фильтрует этот кадр, то есть удаляет его из буфера и никуда не передает.
