Реферат: Корпоративная сеть

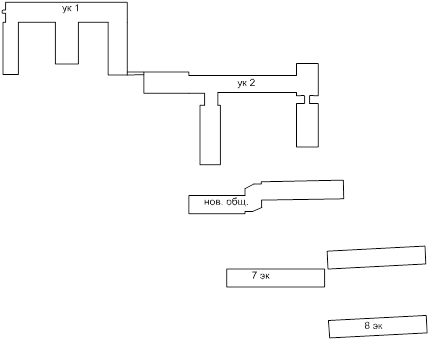

Для выполнения задач корпоративной сети, локальная сеть радиоспециальности требует подключения к остальным корпусам ДВГМА. В процессе информационного обследования выявилась необходимость подключения к корпоративной сети Академии дополнительно 7экипажа и нового общежития (рис. 1).
Рис. 1.
Руководствуясь принципами построения сети в УК-1 и УК-2 необходимо осуществить на две виртуальных подсети (общеучилищная - FESMA, учебная - TECHNET ). Разделение осуществляется на физическом уровне, то следовательно и соединение с УК-1, УК-2 требует два независимых канала.
Еще недавно скорость 2,4 кБит/с считалась максимально возможной. На сегодняшний день появились технологии передачи данных до 155 Мбит/с. Чтобы данное решение просуществовало долгое время, предположим, что эта сеть в будущем будет использоваться для видеоконференций в режиме online . Для прямой видеосвязи компьютеру необходимо обмениваться данными со скоростью 300 кБайт/с . За счет сетевого протокола поток данных увеличивается примерно на 15%. Тогда скорость :
350+15%=350 кБайт/с(1)
В битах это скорость :
50´8=2,8 Мбит/с(2)
Т. к. каждая из подсетей на данный момент планирует включение не менее 14 компьютеров, то минимальная скорость для каждого канала является:
2,8´14=39,2 Мбит/с(3)
Данному требованию удовлетворяет несколько стандартов поддерживающих скорость 100 Мбит/с . На некоторые из них можно переходить постепенно со стандарта Ethernet и скорости 10 Мбит/с, пока такие скорости не станут необходимостью , и не появится возможность закупить требуемое оборудование.
Сеть ДВГМА имеет клиент серверную архитектуру с доменной организацией. Выполнена по стандарту Ethernet IEEE 802.3 и 100VG ANY LAN IEEE 802.12. В качестве основной среды для передачи информации используется 10Base-T - неэкранированная витая пара (Unshielded twisted pair, UTP ) и оптоволоконный кабель. Каналы связи организованы с использованием коммутаторов сетевого оборудования Advancestack Switch 2000, Advancestack Switch 200 фирмы Hewlett Packard и HUB-ов различных фирм. Такая организация сети обусловлена тем, что позволяет легко менять конфигурацию системы, перемещать компьютеры, обнаруживать и устранять неполадки. При выходе из строя одного кабельного участка прекращается работа только одной сетевой машины, остальные компьютеры продолжают функционировать нормально.
В УК1 и УК2 расположено по одному коммутатору Advancestack Switch 2000. Коммутатор Advancestack Switch 2000 расположенный в УК1 включает следующие модули: 100VGModuleF/0 - 2х портовый модуль для оптоволокна, со скоростью передачи данных до 100МБит/с; 100VGModule UTP - 2х портовый модуль для витой пары со скоростью передачи данных до 100МБит/с; 3 штуки Ethernet Module (10Mbit Module UTP) - 4х портовый модуль для витой пары со скоростью передачи данных до 10МБит/с. Коммутатор Advancestack Switch 2000 расположенный в УК-2 включает следующие модули: 100VG Module F/0; 100VG Module UTP; 2 штуки Ethernet Module. К каждому из этих коммутаторов через порт модуля 100VG Module UTP подключено по 16-ти портовому концентратору Advancestack Switch 200. Коммутаторы Advancestack Switch 2000 объединены между собой двумя линиями оптоволоконного кабеля подключенного к портам модуля 100VG Module F/0.Таким образом в УК1 образуется узел коммутации на 29 портов, а в УК2 на 25 портов, к которым можно подключать сетевое оборудование.
Вся сеть ДВГМА путем программирования коммутаторов разбита на 3 виртуальные сети (Vertual Local Area Network VLAN). Самая емкая из этих сетей называется общеучилищная сеть - FESMA. Она объединяет все подразделения, факультеты и кафедры Академии. В данной сети используются все порты коммутаторов Advancestack Switch 2000 и Advancestack Switch 200 расположенных в УК-2. Все порты коммутатора Advancestack Switch 200 расположенного в УК-1. В коммутаторе Advancestack Switch 2000 расположенном в УК-1 в этой сети не используется только 2 модуля Ethernet Module. От портов относящихся к данной сети проложены линии к оконечным пользователям. Так, как оконечное количество пользователей сети неизвестно, то линии прокладывались по принципу: в каждом крыле, с обоих сторон коридора расположено по HUB-у. Это обусловлено тем, что при увеличении количества пользователей сети, понадобится только протянуть провод к ближайшему HUB-у. К тому же при этом не понадобится делать переходы через коридор. Для тех пользователей сети, у которых предполагается большой трафик, проложена отдельная линия прямо от концентратора.
Следующая виртуальная сеть называется учебная сеть Академии - TECHNET. Она объединяет между собой 2 компьютерных класса, расположенных на ВЦ и компьютерный класс в 412 ауд. В УК-2 учебные классы не подключены к сети, поэтому на сегодняшний день там только линии сети FESMA. Эта сеть занимает 2 порта модуля Ethernet Module коммутатора Advancestack Switch 2000 , расположенного в УК-1. К одному из портов подключена линия идущая к серверу Shark класса 412 ауд.. А линия второго порта идет на ВЦ к одному из двух HUB-ов объединенных между собой.
Третья виртуальная сеть, корпоративной сети Академии называется: сеть бухгалтерии - ACCOUNTING. Также как и учебная сеть Technet , она занимает 2 порта, но уже другого модуля Ethernet Module, коммутатора Advancestack Switch 2000 расположенного в УК-1. Линия с одного из этих портов идет к одному из двух HUB-ов, которые соединены между собой коаксиалом. Коаксиал обусловлен тем, что расстояние между HUB-ми примерно составляет около 100м., а на таком расстоянии от HUB-а витая пара сильно подвержена помехам. Линия от другого порта модуля 10Mbit Module идет на почтовый сервер Stalker. Общение между виртуальными сетями в училищной и учебной сети осуществляется по протоколу TCP/IP. Этот протокол медленнее чем протокол IPX, но т.к. обе эти сети работают с Internet, то обойтись без TCP/IP невозможно, а от использования IPX совместно с TCP/IP отказались, т.к. поддержание двух протоколов загружает компьютеры. Мостом между этими двумя сетями, является сервер Sealine. Но переход из одной сети в другую на этом сервере запрещен на физическом уровне - это сделано из соображений безопасности сети. На данный момент сервер Sealine используется как сервер Internet для обоих подсетей. К нему подключен модем, который получает информацию от провайдера Internet. В сети бухгалтерии общение происходит по протоколу IPX, т.к. он работает быстрее чем TCP/IP, занимает меньше памяти в DOS, и Internet в сети бухгалтерии не используется из соображений безопасности. Мостом между сетью FESMA и сетью бухгалтерии является почтовый сервер Stalker. Этот сервер поддерживает оба протокола, и используется для электронной почты в пределах Академии. Основные моменты этого пункта представлены на рис. 2.

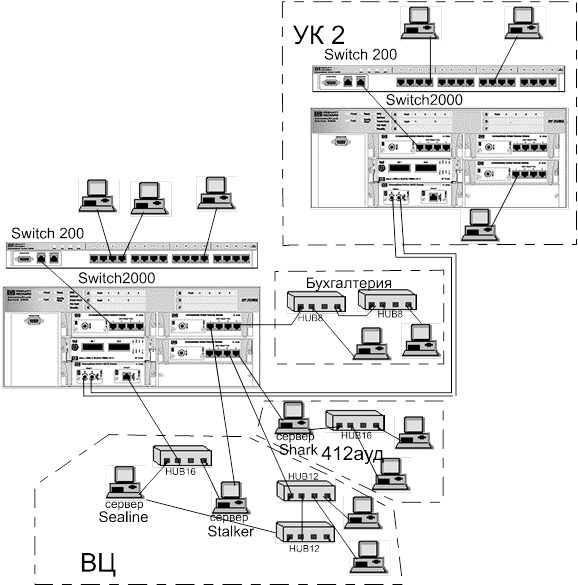

Схема сети ДВГМА
Рис. 2
В последние годы все большее число фирм - производителей сетевого оборудования ориентируется в своих научных и конструкторских разработках на создание полной гаммы программных и аппаратных средств, позволяющей заказчикам создавать информационно-вычислительные системы практически любого масштаба и сложности на базе решений только одного производителя.
Такой подход вызван несколькими основными причинами, во-первых, оборудование от одного поставщика гарантирует полную совместимость всех сетевых устройств на аппаратном уровне, а также возможность управления ими с помощью единого набора управляющего ПО; - во-вторых, и это часто касается новых технологий, до принятия международных стандартов, на разработку которых зачастую уходят многие годы, в области технологий передачи данных (и в сетевых технологиях, в частности) действуют стандарты "де-факто", устанавливаемые крупнейшими фирмами-производителями. Нередки случаи, когда на основе таких "корпоративных" разработок возникают затем и полноценные стандарты. Так, совместная разработка компаний Hewlett-Packard, IBM, AT&T и некоторых других - сеть 100VG стала общепризнанной, и в впоследствии, в августе1995г., был принят международный промышленный стандарт - IEEE 802.12.Поэтому распространенность тех или иных технологий является одним из главных "козырей" в борьбе производителей за стандартизацию своих разработок; - в-третьих, что также очень важно, большинство пользователей, один раз выбрав поставщика оборудования и ПО, "привыкают" именно к его решениям и в дальнейшем для расширения спектра получаемых сетевых услуг предпочитают приобретать дополнительное оборудование именно от "своего" поставщика; - наконец, в-четвертых, комбинирование в сети оборудования и ПО от единого производителя значительно облегчает техническую поддержку и сопровождение информационно-вычислительных систем со стороны компании производителя и фирм системных интеграторов. Опираясь на данную концепцию, компания выпустила на рынок сетевые аппаратные средства, благодаря которым она становится уникальным поставщиком полных решений для построения локальных и региональных сетей, основанных на различных топологиях и стандартах.
Модульный коммутатор AdvanceStack Switch 2000
Рассматривая стратегию Hewlett-Packard на рынке сетевого оборудования, важно отметить, что, продолжая придерживаться "генеральной линии" продвижения собственного высокопроизводительного (и, в отличие от Fast Ethernet и FDDI, недорого, не требующего замены кабельной системы) стандарта 10VG, компания предусматривает расширение возможности "безболезненного" перехода к технологии 100VG не только с сетей производительностью 10 Мбит/сек, но и со 100-Мбит/сек сетей Fast Ethernet и FDDI. Именно поэтому специалисты компании в последнее время сосредоточили свои усилия на разработке модульных устройств, способных обеспечить прозрачный доступ к сетям 100VG из практически любой альтернативной сетевой среды. Результатом этой работы стало появление модульного коммутатора AdvanceStack Switch 2000 (рис.3).
