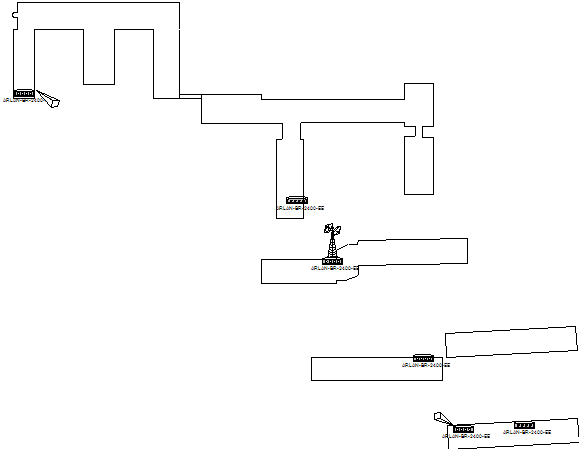

Топология соединения. по радиоканалу.
На основании вышеизложенного, самым оптимальным радиомостом является ARLAN BR-2040-EE. Т.к. прямая видимость по всем направлениям отсутствует, то на крыше нового общежития, мост используется как ретранслятор. Все другие точки имеют прямую видимость на новое общежитие. Передатчик в УК2 устанавливается в торце УК2, правого крыла. Информация к мосту поступает по витой паре от Advancestack Switch 2000. На новом общежитии устанавливается мачта с двумя антеннами. Одна антенна направлена в сторону УК2, другая в сторону ВМУ. Обе антенны, через антенный разветвитель подключаются к радиомосту общежития. В сторону ВМУ достаточно одной антенны, т.к. диаграмма направленности такой антенны в вертикальной плоскости 30 градусов, в горизонтальной 40 градусов. Радиомосты расположенные в ВМУ, устанавливаются на южной стороне здания, возле окна, за счет чего обеспечивается прямая видимость на передающую антенну.
Соединение по радиомодему.
Рис. 7.
Для обеспечения связи по сети TECHNET установка ретрансляторного радиомоста на крыше нового общежития нецелесообразна, поэтому при прямой видимости, радиомосты оснащенные такими модемами имеют возможность связаться на расстоянии до 40 км. По карте выбирается направление, с наименьшим количеством препятствий на пути. Это прямая между торцом правого крыла УК1 и самая правая точка 8 корпуса.
На этом направлении радиолучу не придется преодолевать новое общежитие в котором предполагается наличие двух лифтов, являющихся источником сильных радиопомех. Диаграмма направленности выбираемых для этого соединения антенн близка к игольчатой, следовательно и мощность передачи больше. Обе антенны смотрят друг на друга сквозь 7 общежитие. Такое расположение радиомостов исключает взаимные помехи между радиоканалами (рис.7).
В дальнейшем, при изменении вида соединения с 8 корпусом, данные радиомосты можно использовать для организации связи с отдаленными подразделениями Академии, прокладка физических линий к которым будет происходить позже.
Волоконно-оптические линии связи - это вид связи, при котором информация передается по оптическим диэлектрическим волноводам, известным под названием "оптическое волокно".
Оптическое волокно в настоящее время считается самой совершенной физической средой для передачи информации, а также самой перспективной средой для передачи больших потоков информации на значительные расстояния. Основания так считать вытекают из ряда особенностей, присущих оптическим волноводам.
Физические особенности.
1. Широкополосность оптических сигналов, обусловленная чрезвычайно высокой частотой несущей (Fo=10**14 Гц). Это означает, что по оптической линии связи можно передавать информацию со скоростью порядка 10**12 бит/с или Терабит/с. Скорость передачи данных может быть увеличена за счет передачи информации сразу в двух направлениях, так как световые волны могут распространяться в одном волокне независимо друг от друга. Кроме того, в оптическом волокне могут распространяться световые сигналы двух разных поляризаций, что позволяет удвоить пропускную способность оптического канала связи. На сегодняшний день предел по плотности передаваемой информации по оптическому волокну не достигнут.

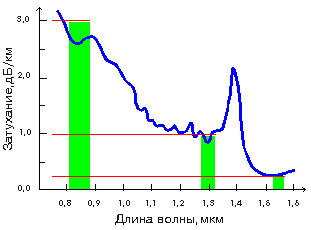

2. Очень малое (по сравнению с другими средами) затухание светового сигнала в волокне. Лучшие образцы волокна имеют затухание 0.22 дБ/км на длине волны 1.55 мкм, что позволяет строить линии связи длиной до 100 км без регенерации сигналов.
Технические особенности.
1.Волокно изготовлено из кварца, основу которого составляет двуокись кремния, широко распространенного, а потому недорогого материала, в отличие от меди.
2. Оптические волокна имеют диаметр около 100 мкм., то есть очень компактны и легки, что делает их перспективными для использования в авиации, приборостроении, в кабельной технике.
3. Стеклянные волокна - не металл, при строительстве систем связи автоматически достигается гальваническая развязка сегментов. Применяя особо прочный пластик, на кабельных заводах изготавливают самонесущие подвесные кабели, не содержащие металла и тем самым безопасные в электрическом отношении. Такие кабели можно монтировать на мачтах существующих линий электропередач, как отдельно, так и встроенные в фазовый провод, экономя значительные средства на прокладку кабеля через реки и другие преграды.
4. Системы связи на основе оптических волокон устойчивы к электромагнитным помехам, а передаваемая по световодам информация защищена от несанкционированного доступа. Волоконно-оптические линии связи нельзя подслушать неразрушающим способом. Всякие воздействия на волокно могут быть зарегистрированы методом мониторинга (непрерывного контроля) целостности линии. Теоретически существуют способы обойти защиту путем мониторинга, но затраты на реализацию этих способов будут столь велики, что превзойдут стоимость перехваченной информации.
5.Важное свойство оптического волокна - долговечность. Время жизни волокна, то есть сохранение им своих свойств в определенных пределах, превышает 25 лет, что позволяет проложить оптико-волоконный кабель один раз и, по мере необходимости, наращивать пропускную способность канала путем замены приемников и передатчиков на более быстродействующие.
Есть в волоконной технологии и свои недостатки:
1. При создании линии связи требуются высоконадежные активные элементы, преобразующие электрические сигналы в свет и свет в электрические сигналы. Необходимы также оптические коннекторы (соединители) с малыми оптическими потерями и большим ресурсом на подключение-отключение. Точность изготовления таких элементов линии связи должна соответствовать длине волны излучения, то есть погрешности должны быть порядка доли микрона. Поэтому производство таких компонентов оптических линий связи очень дорогостоящее.
2. Другой недостаток заключается в том, что для монтажа оптических волокон требуется прецизионное, а потому дорогое, технологическое оборудование.
3. Как следствие, при аварии (обрыве) оптического кабеля затраты на восстановление выше, чем при работе с медными кабелями.
Преимущества от применения волоконно-оптических линий связи (ВОЛС) настолько значительны, что несмотря на перечисленные недостатки оптического волокна, эти линии связи все шире используются для передачи информации.
2. Оптическое волокно
Важнейший из компонентов ВОЛС - оптическое волокно. Для передачи сигналов применяются два вида волокна: одномодовое и многомодовое. Свое название волокна получили от способа распространения излучения в них. Волокно состоит из сердцевины и оболочки с разными показателями преломления n1 и n2.
Рис. 8
В одномодовом волокне диаметр световодной жилы порядка 8-10 мкм, то есть сравним с длиной световой волны. При такой геометрии в волокне может распространяться только один луч (одна мода).
В многомодовом волокне размер световодной жилы порядка 50-60 мкм, что делает возможным распространение большого числа лучей (много мод).
Рис. 9
Одномодовые волокна обладают лучшими характеристиками по затуханию и по полосе пропускания, так как в них распространяется только один луч. Однако, одномодовые источники излучения в несколько раз дороже многомодовых. В одномодовое волокно труднее ввести излучение из-за малых размеров световодной жилы, по этой же причине одномодовые волокна сложно сращивать с малыми потерями. Оконцевание одномодовых кабелей оптическими разъемами также обходится дороже.
Многомодовые волокна более удобны при монтаже, так как в них размер световодной жилы в несколько раз больше, чем в одномодовых волокнах. Многомодовый кабель проще оконцевать оптическими разъемами с малыми потерями (до 0.3 dB) в стыке. На многомодовое волокно расчитаны излучатели на длину волны 0.85 мкм - самые доступные и дешевые излучатели, выпускаемые в очень широком ассортименте. Но затухание на этой длине волны у многомодовых волокон находится в пределах 3-4 dB/км и не может быть существенно улучшено. Полоса пропускания у многомодовых волокон достигает 800 МГц*км, что приемлемо для локальных сетей связи, но не достаточно для магистральных линий.
3. Волоконно-оптический кабель
Вторым важнейшим компонентом, определяющим надежность и долговечность ВОЛС, является волоконно-оптический кабель (ВОК). На сегодня в мире несколько десятков фирм, производящих оптические кабели различного назначения. Наиболее известные из них: AT&T, General Cable Company (США); Siecor (ФРГ); BICC Cable (Великобритания); Les cables de Lion (Франция); Nokia (Финляндия); NTT, Sumitomo (Япония), Pirelli(Италия).
Определяющими параметрами при производстве ВОК являются условия эксплуатации и пропускная способность линии связи.
По условиям эксплуатации кабели подразделяют на:
•монтажные •станционные •зоновые •магистральные
Первые два типа кабелей предназначены для прокладки внутри зданий и сооружений. Они компактны, легки и, как правило, имеют небольшую строительную длину.
Кабели последних двух типов предназначены для прокладки в колодцах кабельных коммуникаций, в грунте, на опорах вдоль ЛЭП, под водой. Эти кабели имеют защиту от внешних воздействий и строительную длину более двух километров.
•конструкции со свободным перемещением элементов •конструкции с жесткой связью между элементами
