Реферат: Классификация сейсмических сигналов на основе нейросетевых технологий
Математическая постановка в этом случае формулируется как задача разделения по обучающей выборке двух классов и ставится так: имеется два набора векторов (каждый вектор размерности N): X1,…,Xp1 и Y1,…Yp2. Заранее известно, что Xi (i=1,…,p1) относится к первому классу, а Yj (j=1,…,p2) - ко второму. Требуется построить решающее правило, т.е. определить такую функцию f, что при f(x) > 0 вектор x относился бы к первому классу, а при f(x) < 0 - ко второму, где xÍ{X1,…, Xp1, Y1,…, Yp2}.
3. Статистическая методика решения задачи классификации.
В данном разделе рассматривается методика определения типов сейсмических событий, основанная на выделении дискриминантных признаков из сейсмограмм и последующей классификации векторов признаков с помощью статистических решающих правил.[8]
3.1 Выделение информационных признаков из сейсмограмм.

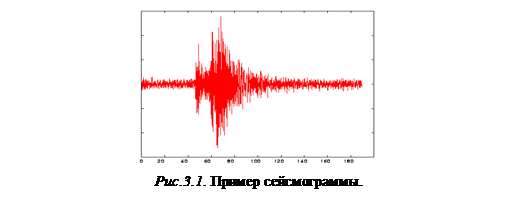

Исходные данные представлены в виде сейсмограмм (рис. 3.1) – это временное отображение колебаний земной поверхности.
В таком виде анализировать информацию, оценивать различные физические характеристики зафиксированного события достаточно трудно. Существуют различные методы, специально предназначенные для обработки сигналов, которые позволяют выделять определенные признаки, и, в дальнейшем, по ним производить анализ записанного события.
Как правило, в большинстве из этих методов на начальном этапе выполняется следующий набор операций:
1. Из всей сейсмограммы выделяется часть («временное окно»), которое содержит информацию о какой-то отдельной составляющей сейсмического события, например, только о P-волне.
2. Для выделенных данных последовательно применяется такие процедуры как:
а) Быстрое (дискретное) преобразование Фурье (БПФ);
б) Затем накладываются характеристики определенного фильтра, например, фильтра Гаусса.
в) Обратное преобразование Фурье (ОБПФ), для того чтобы получить отфильтрованный сигнал.
Далее, применяются различные алгоритмы для формирования определенного признака. В частности, можно легко найти максимальную амплитуду колебания сигнала, характеристику определяемую выражением max{peakMax – peakMin}. Определив данный параметр для частоты f1 допустим для P волны, а также для частоты f2 для S волны можно найти их отношение P(f1 )/S(f2), и использовать его в качестве дискриминационного признака.
Применяя другие алгоритмы, можно построить большое количество таких признаков. Однако, для задачи идентификации типа сейсмического события, важными являются далеко не все. Из наиболее информативных можно выделить такие признаки, как отношение амплитуд S и P волн, или доля мощности S фазы на высоких (низких) частотах по отношению к мощности S фазы во всей полосе частот.
Как правило, максимальное количество признаков, которое используется для этой задачи составляет около 25 – 30.
3.2 Отбор наиболее информативных признаков для идентификации.
Как было показано выше, в сейсмограмме анализируемого события можно выделить достаточно много различных характеристик, однако, далеко не все из них могут действительно нести информацию, существенную для надежной идентификации взрывов и землетрясений. Многочисленные исследования в дискримининтном анализе показали, что выделение малого числа наиболее информативных признаков исключительно важно для эффективной классификации. Несколько тщательно отобранных признаков могут обеспечить вероятность ошибочной классификации существенно меньшую, чем при использовании полного набора.
Ниже представлена процедура отбора наиболее информативных дискриминантных признаков, осуществляемая на основании обучающих реализаций землетрясений и взрывов из данного региона.[8]
В начале каждый вектор xsj = (x(i)sj, iÎ1,p); где sÎ1,2 -номер класса (s=1 - землетрясения s=2 - взрывы), jÎ1,ns , ns -число обучающих векторов данного класса состоит из p признаков, выбранных из эвристических соображений как предположительно полезные для данной проблемы распознавания. При этом число p может быть достаточно велико и даже превышать число имеющихся обучающих векторов в каждом из классов, но для устойчивости вычислений должно выполняться условие p < n1+n2 . Процедура отбора признаков - итерационная и состоит из p шагов на каждом из которых число отобранных признаков увеличивается на единицу. На каждом промежуточном k-м шаге процедура работает с n1+n2 k-мерными векторами xsj(k) (k£p), сформированных из k-1 признаков, отобранных в результате первых k-1 шагов и некоторого нового признака из числа оставшихся. Отбор признаков основан на оценивании по векторам, состоящим из различных признаков, стохастического расстояния Кульбака-Махаланобиса D(k) между распределениями вероятностей векторов xsj(k):
D(k)= (m(k,1) - m(k,2))T S-1n1+n2 (k) (m(k,1) - m(k,2)), (6)
где: m(k,1), m(k,2) k - мерные векторы выборочных средних, вычисленные по k-мерным векторам x1j(k) jÎ1,n1 и x2j(k) jÎ1,n2 первого и второго классов; S-1n1+n2 (k) есть (k´k)- мерная обратная выборочная матрица ковариаций, вычисленная с использованием всего набора k - мерных векторов x1j(k) jÎ1,n1 и x2j(k) jÎ1,n2
На первом шаге процедуры отбора значения функционала D(1) вычисляются для каждого из p признаков. Максимум из этих p значений достигается на каком то из признаков, который таким образом отбирается как первый информативный. На втором шаге значения функционала D(2) вычисляются уже для векторов, состоящих из пар признаков. Первый элемент в каждой паре - это признак, отобранный на предыдущем шаге, второй элемент пары - один их оставшихся признаков. Таким образом получаются p-1 значения функционала D(2). Второй информативный признак отбирается из условия, что на нем достигается максимум функционала D(2). Далее процедура продолжается аналогично, и на k-м шаге процедуры отбора вычисляются значения функционала D(k) по обучающим векторам, состоящим из k признаков. Первые k-1 компонент этих векторов есть информативные признаки, отобранные на предыдущих k-1 шагах, последняя компонента - один из оставшихся признаков. В качестве k-го информативного признака отбирается тот признак, для которого функционал D(k) -максимален.
Описанная процедура ранжирует порядок следования признаков в обучающих векторах так, чтобы обеспечить максимально возможную скорость возрастания расстояния Махаланобиса (6) с ростом номера признака. Для селекции множества наиболее информативных признаков на каждом шаге k=1,2,...,p описанной выше итерационной процедуры ранжирования признаков по информативности сохраняются номер j(k) в исходной таблице признаков и имя выбранного признака, также вычисляется теоретическое значение полной вероятности ошибки классификации P(k) по формуле Колмогорова-Деева [12].
P(k) = (1/2)[1 - Tk(D(k)/s(k)) + Tk(-D(k)/ s(k))],
где k - число используемых признаков
s2(k) = [(t+1)/t][r1+r2+D(k)]; t = [(r1+r2)/r1r2]-1; r1=k/n1; r2=k/n2 (7)
Tk(z) = F(z) + (1/(k-1) ) (a1 - a2H1(z) + a3H2(z) - a4H3(z)) f(z),
F(z) - функция стандартного Гауссовского распределения вероятностей; f(z) - плотность этого распределения; Hi(z) - полином Эрмита степени i, i=1,2,3; aj, j=1,...,4 - некоторые коэффициенты, зависящие от k, n1, n2 и D(k) [12]. Эта формула, как было показано в различных исследованиях, имеет хорошую точность при размерах выборок порядка сотни и rs<0.3, s=1,2.
Функция D(k), получаемая в результате процедуры ранжирования признаков, возрастает с ростом k, однако, на практике ее рост, как правило, существенно замедляется при k® p. В этом случае функция P(k) на каком то шаге k0 между 1 и p имеет минимум. В качестве набора наиболее информативных признаков и принимается совокупность признаков, отобранных на шагах 1,...,k0 описанной выше процедуры. Именно они обеспечивают минимальную полную вероятность ошибочной классификации, которая может быть получена при данных обучающих наблюдениях.
3.3 Процедура статистической идентификации.
В качестве решающего правила используются алгоритмы идентификации, основанные на классических статистических дискриминаторах, таких как линейный и квадратичный дискриминаторы. Данные алгоритмы применяются наиболее часто в виду простоты их использования, удобства обучения применительно к конкретному региону и легкости оценивания вероятности ошибочной идентификации взрывов и землетрясений для каждого конкретного региона Их роль как эффективных правил выбора решения при идентификации особенно возрастает, если применять эти алгоритмы к множествам обучающих и идентифицируемых векторов, составленных из наиболее информативных для данного региона дискриминантных признаков, отобранных в соответствии с описанной выше методикой.
