Курсовая работа: Разработка математической модели теплообменника смешения
(6.3)
где i=m+n и для всех i>n ai=0, а для всех i>m bi=0.
Входящие в эту систему уравнений коэффициенты S1, S2,
…, Si связаны с кривой разгона интегральными соотношениями и вычисляются в
соответствии с (4), где обозначено
- относительное
время.Для расчета S1, S2 … Si используют численные методы (метод прямоугольников,
метод трапеций и др.):[2]
(6.4)
Переход от нормированной передаточной функции к обычной осуществляется путем ее умножения на коэффициент передачи
:
(6.5)
Программа расчет коэффициентов передаточной функции по экспериментальной переходной функции методом площадей в Matlab 6.5
clc,clear
T=0:1:30;
W=tf([1.25],[5 1])
y=step(W, T);
[T' y];
plot(T,y,'k');
grid
Таблица экспериментальных данных 6.1
| t | y |
| 0 | 0 |
| 1 | 0.22659 |
| 2 | 0.4121 |
| 3 | 0.56399 |
| 4 | 0.68834 |
| 5 | 0.79015 |
| 6 | 0.87351 |
| 7 | 0.94175 |
| 8 | 0.99763 |
| 9 | 1.0434 |
| 10 | 1.0808 |
| 11 | 1.1115 |
| 12 | 1.1366 |
| 13 | 1.1572 |
| 14 | 1.174 |
| 15 | 1.1878 |
| 16 | 1.199 |
| 17 | 1.2083 |
| 18 | 1.2158 |
| 19 | 1.222 |
| 20 | 1.2271 |
| 21 | 1.2313 |
| 22 | 1.2347 |
| 23 | 1.2374 |
| 24 | 1.2397 |
| 25 | 1.2416 |
| 26 | 1.2431 |
| 27 | 1.2444 |
| 28 | 1.2454 |
| 29 | 1.2462 |
| 30 | 1.2469 |

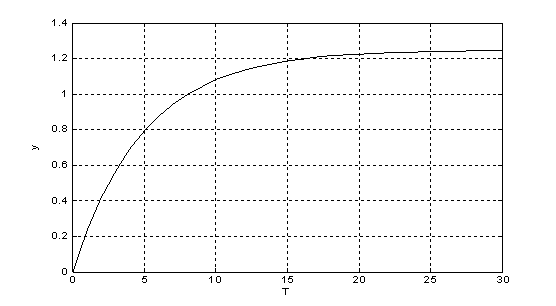

Рис.6-1. График переходной экспериментальной характеристики.
clear, clc
dt=1
h=[0 0.22659 0.4121 0.56399 0.68834 0.79015 0.87351 0.94175 0.99763 1.0434 1.0808 1.1115 1.1366 1.1572 1.174 1.1878 1.199 1.2083 1.2158 1.222 1.2271 1.2313 1.2347 1.2374 1.2397 1.2416 1.2431 1.2444 1.2454 1.2462 1.2469]
h1=h/1.25
n=length(h)
i=1:n
t=(i-1)*dt
s1=dt*(sum(1-h1)-0.5*(1-h1(1)))
y=step(1.25,[s1 1], t);
plot(t,h,'ko',t,y);
grid
[yexp t]=step(1.25,[s1 1],t)
[s1]
s1 = 5.0054

Рис. 6-2. Совмещённый график расчётной и экспериментальной переходной характеристики.
В результате выполнения программы были получены следующие результаты:


Как видно из рисунка 6.2, экспериментальная и рассчитанная переходные характеристики практически не отличаются. Заключение
В данной курсовой работе была получена математическая модель теплообменника в виде дифференциальных уравнений. Также была получена передаточная функция объекта по заданному каналу (регулирование температуры подаваемой жидкости) и ее переходная характеристика.
Для идеального случая (возмущения
отсутствуют) и при наличии возмущений по двум другим каналам была получена
модель в переменных состояния. А также по заданному каналу дискретная модель.
По экспериментальной передаточной функции с помощью метода площадей
была получена расчетная передаточная функция. Сравнение показало, что
экспериментальная и расчетная передаточные характеристики практически не
отличаются.
