Курсовая работа: Проектирование учебной локальной вычислительной сети
1. Количество рабочих станций не должно превышать 1024 шт.
2. Удвоенная задержка распространения сигнала (PDV) между двумя станциями не должна превышать 575bt.
3. Сокращение межкадрового расстояния при прохождении всех кадров через все повторители не должно превышать 49bt.
Структурная схема ЛВС
Данная структурная схема описывает ЛВС с диаметром сети от WS4 до WS34.

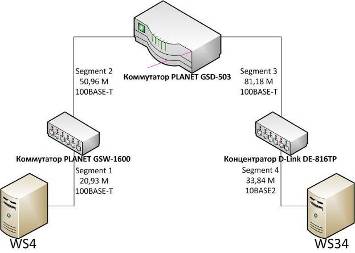

Схема 5. Структура сети между кабинетами №30 и №36
Расчет PDV
При расчете PDV необходимо пользоваться справочной таблицей и исходными данными (метраж, тип кабельной системы, структурная схема).
Таблица 13. Справочная таблица PDV
| Тип сегмента | База левого сегмента | База промежуточного сегмента | База правого сегмента | Задержка среды на 1 метр | Максимальная длина сегмента |
| 10BASE-5 | 11,8 | 46,5 | 169,5 | 0,866 | 500 |
| 10BASE-2 | 11,8 | 46,5 | 169,5 | 0,1026 | 185 |
| 100BASE-T | 15,3 | 42 | 165 | 0,113 | 100 |
| 10BASE-FB | - | 24 | - | 0,1 | 2000 |
| 10BASE-FL | 12,3 | 33,5 | 156,5 | 0,1 | 2000 |
| FOILR | 7,8 | 29 | 152 | 0,1 | 1000 |
| AUI(>2m) | 0 | 0 | 0 | 0,26 | 2+48 |
Расчет PDV (с 1 по 4):
· Левый Segment1: 15,3+20,93*0,113=17,67bt
· Промежуточный Segment2: 42+50,96*0,113=47,76bt
· Промежуточный Segment3: 42+81,18*0,113=51,17bt
· Правый Segment4: 169,5+33,84*0,1026=172,97bt
Расчет PDV (с 4 по 1):
· Левый Segment1: 11,8+33,84*0,1026=15,27bt
· Промежуточный Segment2: 42+81,18*0,113=51,17bt
· Промежуточный Segment3: 42+50,96*0,113=47,76bt
· Правый Segment4: 165+20,93*0,113=167,37bt
Так как полученное значение меньше 575bt, то эта сеть проходит по критерию максимально возможной задержки оборота сигнала, при максимальной длине сети 186,91 м.
Расчет PVV
Таблица 14. Таблица битовых интервалов PVV
| Тип сегмента | Передающий сегмент | Промежуточный сегмент |
| 10BASE-2 | 16 | 11 |
| 10BASE-5 | 16 | 11 |
| 10BASE-FB | – | 2 |
| 10BASE-FL | 10,5 | 8 |
| 100BASE-T | 10,5 | 8 |
Расчет PVV (с 1 по 4):
· Левый Segment1: 100BASE-T – 10,5bt
· Промежуточный Segment2: 100BASE-T – 8bt
· Промежуточный Segment3: 100BASE-T – 8bt
· Правый Segment4: 10BASE2 – 16bt
Расчет PVV (с 4 по 1):
· Левый Segment4: 10BASE2 – 16bt
· Промежуточный Segment3: 100BASE-T – 8bt
· Промежуточный Segment2:100BASE-T – 8bt
· Правый Segment1: 100BASE-T – 10,5bt
Данная ЛВС по критерию PVV не превышает 49bt. Таким образом, спроектированная ЛВС, представленная структурной схемой, полностью работоспособна. Соблюдение этих требований обеспечивает корректность работы ЛВС даже в тех случаях, когда нарушаются простые правила конфигурирования сети.
Заключение
При работе над курсовым проектом, изучил весь цикл проектирования и реализации данной ЛВС. Была спроектирована ЛВС для учебных помещений одного из корпусов Петровского колледжа по стандарту Ethernet с использованием кабеля «Витая пара» и «Тонкий коаксиал» по всем параметрам, с использованием стандартов 10Base-T и 10Base.
Были проведены расчеты диаметра ЛВС, и расчеты по проверке работоспособности ЛВС при помощи метода битовых интервалов. Этот метод показывает, что спроектированная ЛВС работоспособна и соответствует всем требованиям и критериям стандарта Ethernet.
