Курсовая работа: Проектирование учебной локальной вычислительной сети

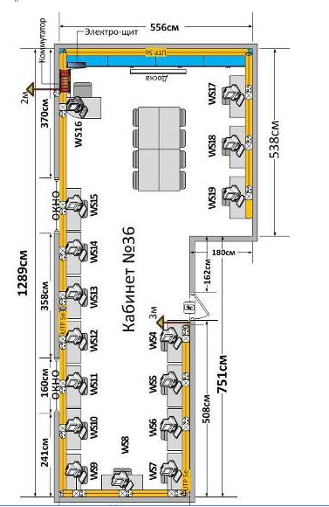

Схема 2. План кабинета №36

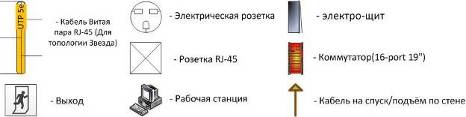

Условные обозначения:
Таблица 9. Спецификации коммуникационного оборудования кабинета №36
| № | Наименование | Единицы измерения | Количество | Цена (руб.) | Стоимость (руб.) | Примечание |
| I Расходные материалы | ||||||
| 1 | Кабель 'Витая пара' 8 пр. 5E кат. (PCnet), бухта 305м | метры | 262 | 9 | 2599 | 3м на подъем по стене, |
| 2 | Короб 40х20мм прямоуг.,белый | метры | 43 | 140 | 6026 | 3м на подъем по стене, |
| II Комплектующие изделия | ||||||
| 1 | кронштейн 19'' 3U | Штук | 1 | 638,08 | 638,08 | |
| 2 | Патч-панель 19' 16 портов, кат. 5е, универсальная (PCnet) | Штук | 1 | 768 | 768 | |
| 3 | Коммутатор PLANET GSW-1600 16-port 10/100/1000BaseTX 19' | Штук | 1 | 4832 | 4832 | |
| 5 | Розетка 8P8C (RJ-45) категория 5е, универсальная (PCnet) | Штук | 16 | 57 | 921 | |
| 6 | Патч-корд кат. 5е 0.5м (синий) | Штук | 32 | 25 | 819 | |
| III Монтаж | ||||||
| 1 | монтаж короба на стену до 50 мм | Метр | 35 | 58 | 2030 | |
| 2 | Укладка кабеля в короб | Метр | 209 | 14 | 3030 | |
| 3 | Монтаж розетки RJ-45 в короб | Штук | 16 | 87 | 1392 | |
| 4 | Монтаж Кронштейна 19'' на стену | Штук | 1 | 725 | 725 | |
| 5 | Монтаж коммутатора в стойку | Штук | 1 | 435 | 435 | |
| 6 | Монтаж патч – панели в короб | Штук | 1 | 435 | 435 | |
| 7 | Кроссирование патч-панели (обжим, разделка кабеля, жгутирование) | Штук | 16 | 87 | 1392 | |
| 8 | Тестирование ЛВС | Порты | 16 | 40 | 640 | |
| IV Общая стоимость | ||||||
| ИТОГО: | 26684 | |||||
Третий объект проектируемой сети (кабинет №39) содержит в себе 3 рабочие станции. Ниже можно наблюдать его план.
