Курсовая работа: Проектирование учебной локальной вычислительной сети

Типовая конфигурация была подобрана с использованием информации сайта магазина Компьютер-центр КЕЙ. (http://www.key.ru/)

Заключение по первому этапу

По завершении работы над первым этапом курсового проекта по компьютерным сетям и телекоммуникациям, мною был составлен список всего ПО установленного на рабочих станциях. Была составлена типовая конфигурация рабочей станции с учетом системных требований, прикладного и системного ПО, причем необходимый объем памяти на жестком диске высчитывался методом суммирования объёма памяти, требующегося для ПО. Оперативная память и процессор выбраны с учетом системных требований приложений, с запасом 30%.

Этап 2. Проектная стадия

Цели и задачи

Целью второго этапа курсового проекта является разработка спецификаций коммуникационного оборудования, стоимости проведения работ и планов объединяемых в ЛВС рабочих помещений с указанием расположения в них ПК и кабельных магистралей.

К каждому помещению необходимо составить спецификацию коммуникационного оборудования, после чего, составить общий план всех помещений ЛВС и спецификацию всего оборудования.

Выбор кабельной системы

Выбор кабельной системы зависит от интенсивности сетевого трафика, требований к защите информации, максимального расстояния, требований к характеристикам кабеля, стоимости реализации.

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Именно скрутка позволяет предотвратить некоторые типы помех, наводимые на кабеле. Обычно для Ethernet 10Base – T используется кабель, имеющий две витые пары. Одну на передачу и одну на приём (AWG 24).

Тонкий коаксиал (RG-58 или «Тонкий Ethernet») - электрический кабель, состоящий из расположенных соосно центрального проводника и экрана и служащий для передачи высокочастотных сигналов. Волновое сопротивление 50 Ом, диаметр 0,25 дюйма, максимальная длина кабельного сегмента 185 метров. Применимо правило 5.4.3.Стандарт 10BASE2. Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре.

Пассивное сетевое оборудование ЛВС включает в себя:

1) Сам кабель

2) Настенные розетки RJ-45

3) Патч-панели

4) Повторители

5) Патч-корды (абонентские шнуры) с разъёмами RJ-45(кабель для соединения настенных розеток с разъёмами на сетевом адаптере компьютера).

Прокладка кабельных систем в рабочих помещениях осуществляется на основе составленного плана этого помещения с учётом спецификации на расходные материалы и комплектующие изделия данного помещения.

При проектировании кабельных систем нужно учитывать характеристики и ограничения различных кабельных систем:

1) Максимальную длину кабельного сегмента в соответствии с его типом

2) Пропускную способность кабеля

3) Наличие оборудования, обеспечивающего взаимодействие с другими кабельными системами

Проанализировав характеристики различных типов кабеля, физическое расположение компьютеров, выбираем кабель «витая пара» 10Base-T и тонкий коаксиал.

Выбор топологии сети

Сетевая топология - способ описания конфигурации сети, схема расположения и соединения сетевых устройств.

Существует несколько вариантов топологий для проектирования и построения сети. Ниже приведено описание некоторых из них.

Шинная топология

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет — кому адресовано сообщение и если ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

При таком соединении компьютеры могут передавать информацию только по очереди, потому что линия связи единственная. В противном случае переданная информация будет искажаться в результате наложения (конфликта, коллизии).

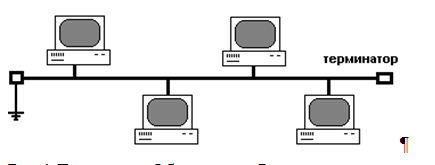

Рис.1 Топология Общая шина

Шине не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети могут нормально продолжать обмен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае остаются две полностью работоспособных шины. Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

При построении больших сетей возникает проблема ограничения на длину связи между узлами, в таком случае сеть разбивают на сегменты, которые соединяются различными устройствами — повторителями, концентраторами или хабами. Например, технология Ethernet позволяет использовать кабель длиной не более 185 метров.

Рис.2 Топология общая шина с повторителями

Достоинства:

1) Небольшое время установки сети;

2) Дешевизна (требуется меньше кабеля и сетевых устройств);

3) Простота настройки;

4) Выход из строя рабочей станции не отражается на работе сети.

Недостатки:

1) Любые неполадки в сети, как обрыв кабеля, выход из строя терминатора полностью уничтожают работу всей сети;

2) Сложная локализация неисправностей;

3) С добавлением новых рабочих станций падает производительность сети.

Топология звезда

Звезда - это топология с явно выделенным центром, к которому подключаются все остальные абоненты. Весь обмен информацией идет исключительно через центральный компьютер, на который таким образом ложится очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может.

Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией «звезда» в принципе невозможны, так как управление полностью централизовано.

Выход из строя периферийного компьютера никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. Поэтому должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры. Обрыв любого кабеля или короткое замыкание в нем при топологии «звезда» нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу.

Рис.4 Топология Звезда

В звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Таким образом, на каждой линии связи имеется только один приемник и один передатчик. Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных внешних терминаторов. Проблема затухания сигналов в линии связи также решается в «звезде» проще, чем в «шине», ведь каждый приемник всегда получает сигнал одного уровня.

На базе топологии «звезда» можно строить различные другие виды топологий, как бы расширяя её. Например, можно к уже имеющемуся в сети концентратору добавить ещё концентратор с определённым количеством портов и тем самым, добавить новых пользователей в сеть.

Данная топология строится на кабельной системе «витая пара», хотя если используется концентратор с дополнительным портом для подсоединения с помощью коаксиального кабеля, можно использовать это соединение. Например, можно подсоединить к общей сети ещё несколько рабочих станций по топологии, например «шина». Таким образом, из данной топологии можно сделать практически любую смешанную топологию.

Достоинства:

1) выход из строя одной рабочей станции не отражается на работе всей сети в целом;

2) хорошая масштабируемость сети;

3) лёгкий поиск неисправностей и обрывов в сети;

4) высокая производительность сети (при условии правильного проектирования);

5) гибкие возможности администрирования.

Недостатки:

1) выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

2) для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

3) конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

На основе всей вышеприведённой информации о топологиях построения сетей, их достоинствах и недостатках, а так же в соответствии с характеристиками создаваемой сети, выбираем топологию «звезда-шина».

Обследование выбранного помещения.

Все объекты (кабинеты 30, 36 и 39) находятся на третьем этаже и предназначены для проведения практических занятий студентов на ПК. В этих кабинетах мы проведём инфологическое обследование, составим схемы, рассчитаем требуемое количество оборудования и его стоимость.

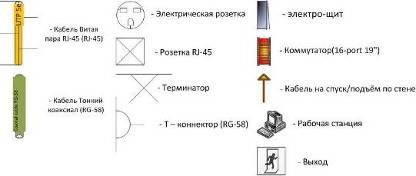

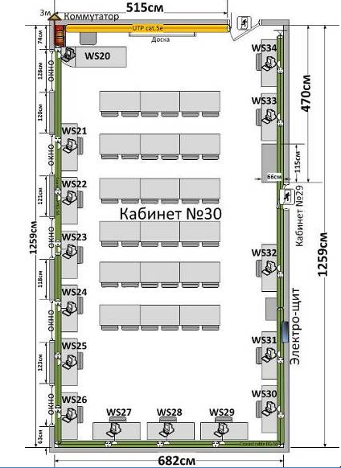

Ниже изображен план первого объекта сети, кабинет № 30. В своём составе имеет 15 рабочих станций.
