Курсовая работа: Проектирование междугородной кабельной линии связи

 (46)

При вычислении Епрод предполагалось, что Sм=1. Полученную величину Епрод сравниваем с величиной допустимого опасного напряжения:

Таблица 9 - Допустимые значения продольной ЭДС при кратковременном влиянии

Схема дистанционного питания (ДП)	Допустимые ЭДС, В, при влиянии ЛЭП
Без ДП	Uисп=3,7 кВ
"Провод-земля" постоянным током	=3099В
"Провод-провод" переменным током	=3399В

В таблице 10 Uисп=3700 В – испытательное напряжение изоляции жил кабеля по отношению к экрану или металлической оболочке и вводного устройства аппаратуры, зависит от типа кабеля (см. табл.10); ИКМ - 1920x2 – 850 В – действующее значение напряжения дистанционного питания линейных регенераторов, зависит от системы передачи.

Таблица 10 - Значения Uисп коаксиальных кабелей

	Тип кабеля
	МКТСБ-4	КМБ-4	КМБ-6/4	КМБ-8/6	КМКБ-4	ВКПА
Uисп, кВ	3,4	3,7	3,6	3,6	3,7	3,0

Максимальное значение напряжения дистанционного питания для аппаратуры ИКМ-1920х2 – 850 В.



11. Определение необходимости защиты кабельной магистрали от удара молнии

Вероятное число повреждений кабелей ударами молний характеризуется плотностью повреждений. Под плотностью повреждений понимается общее количество отказов (повреждений с простоем связей), отнесенных к 100 км трассы кабеля в год как при однокабельной системе передачи, так и двухкабельной, т.е.

,(47)

где N – общее число повреждений, равное числу опасных ударов молнии;

К – промежуток времени, за который произошло N повреждений, лет;

L – длина трассы, км.

Для определения плотности повреждений кабеля с металлическими защитными покровами, не имеющего поверх оболочки изолирующего шлангового покрытия, необходимо знать следующие данные:

интенсивность грозовой деятельности Т (количество часов в году), час.;

электрическую прочность изоляции жил по отношению к металлической оболочке Umax, В; удельное сопротивление грунта rгр, кОм×м; сопротивление внешних защитных металлических покровов постоянному току R0, Ом/км.

Величины Т, Umax, rгр заданы в виде исходных данных. Величина R0 находится как сопротивление параллельно соединенных металлической оболочки и стальной ленточной брони кабеля:

 Ом/км; (48)

 Ом/км; (49)

Ом/км; (50)

r - удельное сопротивление материала металлической оболочки кабеля, для свинца r=0,221 Ом мм2/м; Dбр – средний диаметр кабеля по броне, мм (27,5 мм); а – ширина одной бронеленты, а=(1¸1,1)Dбр = 27,513 мм; b – толщина одной бронеленты, b=0,5 мм; dоб – внутренний диаметр оболочки кабеля, мм (16,013 мм); tоб – толщина оболочки кабеля, мм (1,25 мм).

Подсчитав R0 и зная rгр, по графику на рисунке 15 определяем n = 1,8

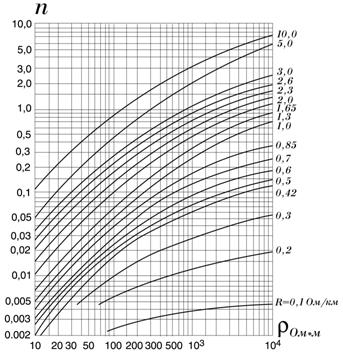

Рисунок 15 - Зависимость плотности повреждений кабеля связи от сопротивления грунта и сопротивления R0

Вероятное число повреждений кабеля

(51)

где Т в часах;

Umax в вольтах;

n – взято из рис. 15.

Это число сравниваем с допустимым числом повреждений nдоп кабелей от ударов молний на 100 км трассы в год из табл. 12. Так как nx >nдоп, то производится защита кабельной магистрали от ударов молний. Для защиты применяют проложенные в земле грозозащитные тросы, надо определить их число.

Защитное действие тросов характеризуется коэффициентом тока в оболочке кабеля h, показывающим отношение тока молнии в оболочке кабеля при наличии троса к току молнии при отсутствии троса. Для одного медного или биметаллического троса

=0,759, (52)

где rкт= мм - расстояние между кабелем и тросом, (рис.7);

dт=4 мм- диаметр троса;

dк=27,52 мм- внешний диаметр оболочки кабеля.

Далее по графику рис.6 определим n=0,25, взяв уже не R0, а R0×h1=1,91, затем вычислим nx по (53). Так как nx=> nдоп, то возьмем два троса.

Коэффициент тока для двух тросов при их симметричном расположении относительно кабеля

=0,81 (53)

где rтт=0,5м - расстояние между тросами (рис.16), остальные обозначения те же, что и в формуле (52).

Снова по графику рис.6 определим n=0,16 по величине R0×h2=2,04, а затем вычислим nx по (51). Так как nx<nдоп, то два троса достаточно защищают кабель от удара молнии.

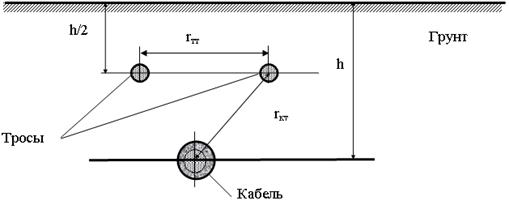

Рисунок 16 - Защита кабеля связи с помощью двух тросов

связь тональный частота кабельный

Заключение

В результате проектирования междугородной линии связи для трассы Ижевск – Курган, был выбран оптимальный маршрут, который наиболее удовлетворяет технико–экономическим соображениям. Используя исходные данные и теорию из методических указаний удалось выбрать оптимальную трассу, рассчитать число каналов тональной частоты с учётом прироста населения, выбрать подходящий тип кабеля и аппаратуру уплотнения, рассчитать конструкцию выбранного кабеля, высчитать первичные и вторичные параметры передачи кабельной цепи, правильно разместить усилительные и регенерационные пункты на выбранной трассе, рассчитать параметры взаимных влияний между цепями, а также рассчитать внешние влияния от высоковольтных линий электропередачи и защиты кабельной магистрали от ударов молнии. Все проделанные расчёты были выполнены с целью получения практических навыков и представления работы инженеров в области многоканальной связи.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1.  Проектирование междугородной кабельной линии связи. Методические указания к выполнению курсового проекта по дисциплине "Направляющие системы электросвязи"/ Уфимск. гос. авиац. техн. ун-т; Сост. А.З. Тлявлин.– Уфа, 2003.

2.  Основы линий связи. Часть 1/ Уфимск. гос. авиац. техн. ун-т;

А. Х. Султанов, А. З. Тлявлин.– Уфа, 2000.

3. Атлас автомобильных дорог 2000 . Минск, 2000 г.
