Курсовая работа: Проектирование междугородной кабельной линии связи

В реальных условиях коаксиальная пара имеет чаще всего внешний провод в виде медной трубки и стального экрана из спирально наложенной ленты, поэтому сопротивление связи следует определять по формуле:

 Ом/км, (26)

где Lz – продольная индуктивность, обусловленная спиральными лентами и равная:

 Гн/км, (27)

где Lвн – внутренняя индуктивность стальных лент, равная:

 Гн/км, (28)

где h – шаг наложения экранных лент, h=10 мм;

rc=2,633 – внешний радиус внешнего провода, мм;

tэ=0,30– толщина экрана, мм;

mэ – магнитная проницаемость экрана (для стали 100¸200).

Переходное затухание на ближнем конце кабельной линии определяется по формуле:

, дБ(29)

Переходное затухание на дальнем конце:

, дБ (30)

Защищенность на дальнем конце:

, дБ, (31)

где G – коэффициент распространения; a – коэффициент затухания;

Zз – полное сопротивление промежуточной третьей цепи коаксиальной пары, состоящее из собственных сопротивлений внешних проводов Zвн обеих коаксиальных пар и индуктивного сопротивления jwLз цепи, обусловленного индуктивностью между проводами:

(32)

Индуктивность промежуточной цепи Lз зависит от изоляции, расположенной поверх внешних проводов коаксиальных пар. Если коаксиальные пары изолированы диэлектриком (пластмассовые или бумажные ленты), то:

Гн/км, (33)

где а – расстояние между центрами коаксиальных пар, мм;

rc – внешний радиус внешнего провода, мм.

В этом случае, как правило, >2Zвн и поэтому полное сопротивление промежуточной цепи:

(34)

Если коаксиальные пары экранированы стальными лентами, то:

 Гн/км. (35)

В данном случае >2Zвн, и поэтому:

(36)

Тогда расчетные формулы переходного затухания для наиболее распространенного случая экранированных коаксиальных пар, когда сердечник кабеля содержит другие коаксиальные пары и симметричные четверки, запишется в виде:

, дБ;(37)

, дБ;(38)

, дБ;(39)

где  – поправочный коэффициент;

n – число коаксиальных пар, находящихся под общей оболочкой кабеля.

Для коаксиальных кабелей нормируются:

	2,6/9,5мм
Защищенность на длине УУ, дБ	110
Переходное затухание на дальнем конце, дБ	110+al
Переходное затухание на ближнем конце, дБ	110+al

Рассчитанные величины А0, Аl, АЗ удовлетворяют условиям нормировки. Построим зависимости А0, Al, АЗ от частоты f.

Таблица 7 - Зависимости А0, Al, АЗ от частоты

Частота, кГц	A0	A3	Al
10	94,83217	86,47043	87,36675
60	121,242	101,393	103,7845
100	129,571	105,8041	108,9375
200	141,4172	112,1112	116,6112
300	149,1126	116,4764	122,0267
500	159,6011	122,7019	129,9193

Взаимное влияние коаксиальных пар мало, так как рассчитанные значения параметров больше нормируемых. Отличие параметров рассчитанного кабеля от параметров типового кабеля, выпускаемого промышленностью, обусловлено отличием определённых по формулам (5) и (7) геометрических размеров коаксиальной пары от размеров коаксиальной пары типового кабеля КМ-4 (2,6/9,5 мм). С ростом частоты взаимное влияние коаксиальных пар уменьшается.

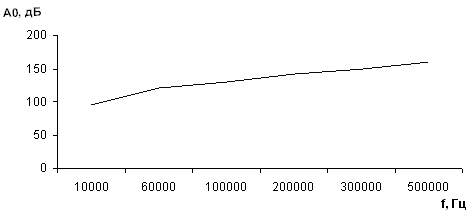

Рисунок 1- Зависимость переходного затухания на ближнем конце A0 от частоты

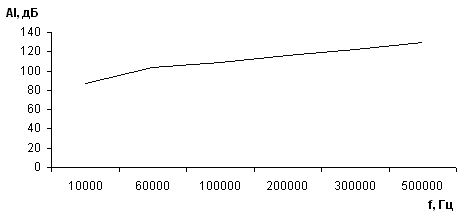

Рисунок 12 - Зависимость переходного затухания на дальнем конце Al от частоты

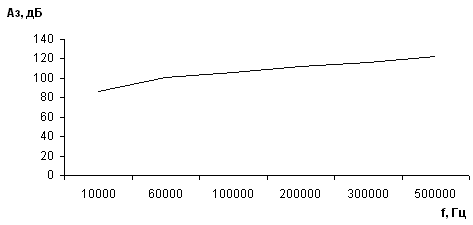

Рисунок 13 - Зависимость защищенности на дальнем конце Аз от частоты

Вывод: сравнивая полученные значения величин А0, Аl, АЗ с данными в таблице 7, видим, что в рабочем диапазоне частот они удовлетворяет нормируемым значениям. Рассчитанные величины переходного затухания соответствуют нормам.
