Курсовая работа: Проектирование междугородной кабельной линии связи

Рисунок 1 - Зависимость активного сопротивления R от частоты

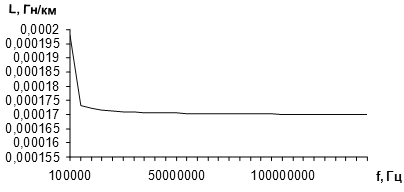

Рисунок 2 - Зависимость индуктивности L от частоты

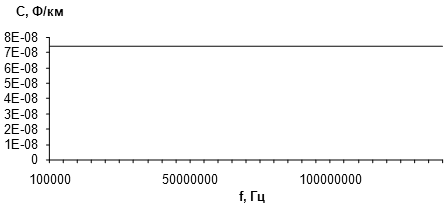

Рисунок 3 - Зависимость емкости C от частоты

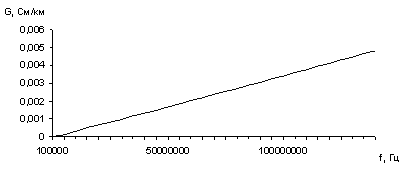

Рисунок 4 - Зависимость проводимости G от частоты

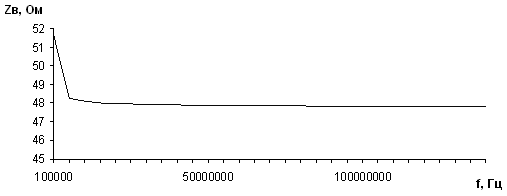

Рисунок 5 - Зависимость волнового сопротивления ZB от частоты

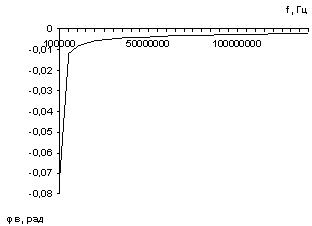

Рисунок 6 - Зависимость фазы волнового сопротивления от частоты

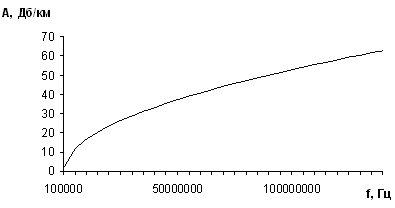

Рисунок 7 - Зависимость коэффициента затухания А от частоты

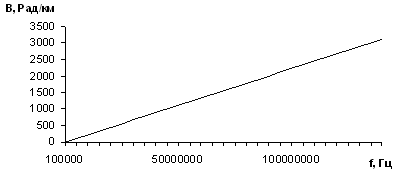

Рисунок 8 - Зависимость коэффициента B от частоты

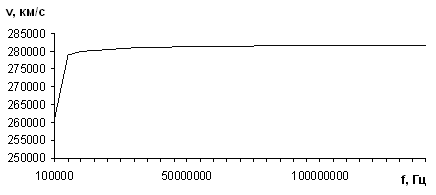

Рисунок 9 - Зависимость скорости распространения V от частоты

Отличие параметров рассчитанного кабеля от параметров типового кабеля, выпускаемого промышленностью, обусловлено отличием определённых по формулам (8) и (9) геометрических размеров коаксиальной пары от размеров коаксиальной пары типового кабеля КМ-4 (2,6/9,5 мм).

8. Размещение регенерационных пунктов на кабельной магистрали

Таблица 5 - Параметры секций линейного тракта

Номер секции ОРП-ОРП	Название населенных пунктов	Длина секции, км	Количество регенерационных участков	Примечание
ОРП1-ОРП2	ОРП-4   Ижевск - Караидель	369	123
ОРП2-ОРП3	Караидель– Челябинск	360	120
ОРП3-ОРП4	Челябинск – Курган	261	87	Добавляем искусств. В 1 км

Структурная схема линейного тракта приведена на рис.10:

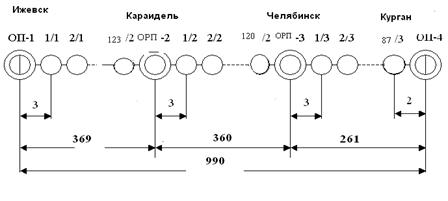

Рисунок 10 - Структурная схема линейного тракта

9. Расчет параметров взаимных влияний между цепями

Влияние между коаксиальными парами зависит от конструкции внешних проводов, их расположения и материала. Чем больше толщина внешних проводов, тем влияние меньше. В качестве первичного параметра влияния оперируют с сопротивлением связи Z12. Сопротивление связи или взаимное сопротивление Z12 представляет собой отношение напряжения , возбуждаемого на внешней поверхности внешнего провода коаксиальной пары, к току I, протекающему в проводах коаксиальной пары. Напряжение  соответствует продольной составляющей электрического поля Еz. При прохождении тока во внешнем проводе создается падение напряжения и действует продольная составляющая электрического поля Еz. Отношение Еz к току цепи и дает количественную оценку сопротивления связи. Чем больше Z12, тем больше Еz на внешней поверхности внешнего провода коаксиальной пары и вне него, и больше мешающее влияние. Сопротивление связи Z12 медного внешнего провода коаксиальной пары определяется по следующей формуле:

, Ом/км (24)

 Ом/км,

где  – коэффициент вихревых токов, 1/мм;

rб=2,433 и rс=2,633 – внутренний и внешний радиусы внешнего провода, мм;

t=0,2 – толщина внешнего провода, мм;

s – проводимость материала;

, Ом×мм/ км.(25)

Значения N при различных частотах для различных толщин медного провода приведены в табл. 6.

Таблица 6 - Значения  для расчета Z12 коаксиального кабеля

Частота кГц	Значения |N| при толщине внешнего провода t, мм
	0,1	0,15	0,2	0,25	0,30	0,50
Медь
10 60 100 200 300 500	182 177 176 175 174 168	120 116 115 114 110 99	87 86 85 81 73 59	69 68 66 56 50 35	56 55 53 44 34 19	40 27 21 11 6 2
