Курсовая работа: Конструирование радиорелейной линии
Ниже описано оборудование применяемое при постороении РРЛ на участке Бузулук-Бугуруслан.
3.3.1 Антенна направленная параболическая ПАР-2
Антенна предназначена для приема и передачи широкополосных радиосигналов диапазона 2400–2500 МГц. Применяется для построения беспроводных радиосетей передачи данных на оборудовании Cisco Aironet, Revolution, Avaya Wireless и других стандарта IEEE802.11 и IEEE802.11b.
Особенно эффективна при построении ретрансляторов и дальних линков. Обеспечивает дальность связи без усилителей до 40 км.
Рис. 21 Антена ПАР2. Диаграмма направленности
Особое внимание при производстве антенн ПАР уделяется качеству применяемых материалов и изготовлению. Применение сетчатой конструкции отражателя с преимущественным ориентированием элементов излучения в одной плоскости позволило существенно ослабить кросполяризацию.
Технические характеристики
Коэффициент усиления 30 dBi
Соотношение мощности излучения в передней и задней полусферах 32 dBi
Ширина диаграммы направленности на уровне -3 dB 6 град.
Максимальная мощность До 25 Вт
Разъем N-типа, Male
Поляризация Линейная
Подавление кросполяризации 32 dB
Вес антенны с креплением 5,5 кг
Размер антенны 120х120 см
Атмосферо-устойчивое покрытие Порошковая эмаль
Максимальная скорость ветра 35 м/сек
Диаметр мачты для установки 28–45 мм.
3.3.2 Модем
Рис. 22 Модем МД-8
МД-8 – Цифровой модем производства Радиан.
Функциональные характеристики:
Модем МД-8 стыкуется по ПЧ 70 МГц с любым типом радиорелейного оборудования (КУРС, КОМПЛЕКС, ГТТ, ФМ и др.)
Технические характеристики:
Скорость цифрового потока – 8448 кбит/с.
Для передачи входного и выходного цифрового потока используется код НDВ-3. Вход и выход потока несимметричный (75 Ом). Стык соответствует рекомендации G703 МСЭ-Т. Вид модуляции ЧМ.
Напряжение сигнала ПЧ на выходе аппаратуры: 500± 50 мВ
Спектр занимаемых частот по уровню минус 30 дБ: (70 ± 8,5) МГц
Номинальное напряжение сигнала ПЧ на входе аппаратуры: 75…750 мВ
Номинальная частота сигнала ПЧ на выходе аппаратуры: 70± 3 МГц
Электропитание осуществляется от источника постоянного тока напряжением: 20…29 В или 54…72В
Потребляемая мощность не более: 20 Вт
Аппаратура должна эксплуатироваться в отапливаемом помещении:
– при температуре окружающей среды: от +5 до +40 °С
– относительной влажности: до 80% при температуре +25 °С
Конструктив: приемо / передающая секция типа «ЕВРОМЕХАНИКА» (Стандарт 19»)
Габаритные размеры: 483х44х250 мм
Масса не более: 3 кг./25/
3.3.3 Коаксиальный СВЧ кабель RG-402
Высококачественный гибкий коаксиальный СВЧ кабель 50 Ом, диаметром 0.141 дюйма (3.58 мм) (по внешнему экрану) с фторопластовым диэлектриком, наиболее часто применяющийся в различной СВЧ аппаратуре аэрокосмического назначения. Сплошной посеребренный центральный проводник обеспечивает высокую амплитудную стабильность передаваемого сигнала при изгибах. Внутренний экран из спирально намотанной посеребренной медной ленты с 40% перекрытием между слоями, позволяет добиться отличной гибкости кабеля и практически 100%-ного экранирования. Специальная прецизионная технология намотки ленты с учетом параметров эластичности диэлектрика позволяет получить однородное волновое сопротивление по длине кабеля и безупречный контакт между отдельными витками ленточного экрана. Наружный экран в виде оплетки из посеребренного медного провода выполняет, главным образом, функции защитного элемента. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный СВЧ кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Позволяет проводить большую мощность.

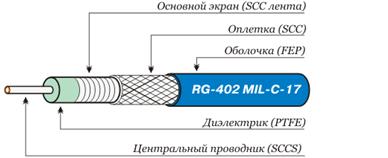

Рис. 22 СВЧ кабель RG 402
Подробная спецификация
Таблица 1 – Конструктив СВЧ кабель RG-402
| Наименование | Материал | Диаметр | Описание |
| Центральный проводник | Омедненная сталь покрытая серебром | 0.92 мм | Сплошной |
| Диэлектрик | Фторопласт | 2.97 мм | Сплошной |
| Основной экран | Посеребренная медь | 3.25 мм | 100% покрытие |
| Оплетка | Посеребренная медь | 3.58 мм | Плотность оплетки – 97% |
| Оболочка | Экструдируемый тефлон | 4.14 мм | Цвет – синий |
Таблица 2 – Характеристики СВЧ кабель RG-402
| Номинальная погонная емкость | 95.1 пФ/м |
| Импеданс | 50±2 Ом |
| Максимальная рабочая частота | 20 ГГц |
| Рабочая температура | -55 +200 °C |
| Эффективность экранирования | 100 дБ (макс.) |
| Коэффициент укорочения | 1.43 |
| Вес | 0.0436 кг/м |
Таблица 3 – Затухание и средняя мощность RG-402
