Курсовая работа: Конструирование радиорелейной линии

Рабочий диапазон частот 2.4–2.483 ГГц.

Коэффициент усиления – 24 dBi.

Ширина диаграммы направленност на уровне -3 dB:

– в горизонтальной плоскости 10 гр,

– в вертикальной плоскости 15 гр.

Геометрические размеры антенны – 60 х 90 см. /21/

2.5.4 Всенаправленная антенна 12dBi

При работе с направленной антенной 24 dBi дальность связи – до 13 км, с усилением – до 20 км.

Технические характеристики антенны

Тип антенны – коллинеарная антенная решетка

Входное сопротивление 50 Ом

Рабочий диапазон частот 2400–2500 МГц

Коэффициент усиления в рабочей полосе частот 12 dB

Поляризация Вертикальная (горизонтальная – на заказ)

Ширина ДН в вертикальной плоскости (вектор Е) 6.5°

Ширина ДН в горизонтальной плоскости (вектор Н) 360°

КСВ в рабочей полосе частот <1.8:1

Разъем – гнездо N типа (female)

Габариты – 1030х170х95 мм

Ветровая нагрузка 150 км/ч

Максимальная подводимая мощность 50 Вт

Масса не более 2 кг

Исполнение – внешнее, всепогодное

Способ молниезащиты – необходим внешний грозоразрядник

Крепление на горизонтальную трубу диаметром 20–40 мм двумя U-болтами

В горизонтальной плоскости:

В вертикальной плоскости:

Рис. 9. Диаграмма направленности на центральной частоте рабочего диапазона

Работает с изделиями ARLAN PC4800, ARLAN BR500, ARLAN AP4800, ARLAN UC4800 и WaveLAN, WavePOINT при наличии соответствующих разъемов-переходников./22/

2.6 Оборудование РРЛ

Оборудоване любой современной радиорелейной системы для магистральной РРЛ подразделяют на следующие группы: 1) антенна и АФТ, 2) приемопередающая СВЧ (сверхвысокочастотная) аппаратура, 3) модемы, 4) вспомогательное оборудование.

Приемопередающую СВЧ аппаратуру часто выполняют конструктивно в виде отдельных СВЧ стоек: стойки приемников и стойки передатчиков. В каждой стойке размещают несколько таких устройств для организации многоствольной РРЛ. Существуют и другие конструктивные решения, например, объединение СВЧ приемника и СВЧ передатчика в одной стойке или установка их на вертикальных штативах.

В состав стойки модема входит несколько модуляторов и демодуляторов, устройства их резервирования, оконечные устройства ТФ и ТВ стволов.

Вспомогательное оборудование в свою очередь содержит аппаратуру резервирования, служебной связи, телеобслуживания, гарантированного электропитания, осушки АФТ.

Важно отметить, что в таких радиорелейных системах модулятор конструктивно отделен от СВЧ передатчика (демодулятор – от СВЧ приемника), а между собой они соединены по ПЧ промежуточная частота

Соединение между приемником СВЧ и передатчиком СВЧ на ПРС также выполнено по ПЧ. Такое конструктивное решение позволяет комплектовать все станции одной магистральной РРЛ типовыми СВЧ стойками.

Принятое подразделение аппаратуры РРЛ на группы оказалось также удобным при создании комплекса унифицированных радиорелейных систем. Такой комплекс, как правило, содержит набор аппаратуры, позволяющий построить ряд РРЛ, работающих в нескольких диапазонах частот, причем для всех систем одинакова так называемая унифицированная аппаратура: модемы и вспомогательное оборудование. Для каждого рабочего диапазона разработана своя приемопередающая СВЧ аппаратура, а антенны и АФТ имеют свои особенности. Примером является отечественный комплекс унифицированных радиорелейных систем (КУРС), позволяющий организовать РРЛ в диапазонах 2, 4, 6, 8 ГГц. Переход от разработки и эксплуатации отдельных радиорелейных систем к комплексу унифицированных радиорелейных систем имеет ряд существенных достоинств. К ним относятся снижение издержек производства и стоимости хранения аппаратуры за счет унификации узлов, улучшение обслуживания и др.

3. Расчетно-графическая часть

3.1 План местности с указанием опорных узлов

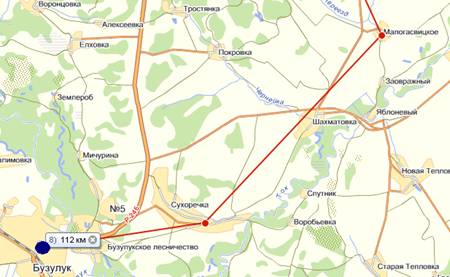

Рис. 10. Карта с указанием опорных узлов (Бузулук – Сухоречка-Малогосвицкое)

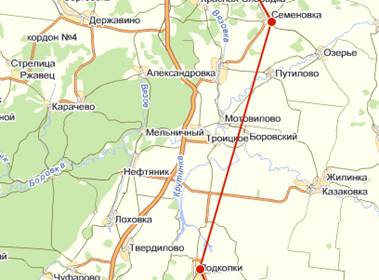

Рис. 11. Карта с указанием опорных узлов (Малогосвицкое – Подколки)

Рис. 12. Карта с указанием опорных узлов (Подколки)

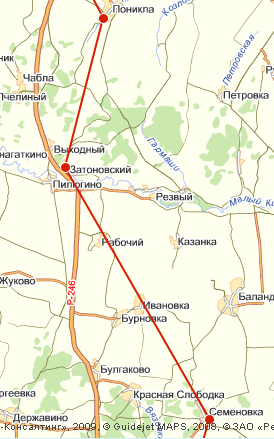

Рис. 13. Карта с указанием опорных узлов (Семеновка-Затоновский-Паникла)

Рис. 14. Карта с указанием опорных узлов (Паникла-Бугуруслан)

Карты, представленные на рисунках 10 -14 показывают расположение опорных узлов территориальной сети передачи данных Оренбург – Соль-Илецк.

Красные метки соответствуют промежуточным станциям, которые предназначены для приема сигналов от предыдущей станции радиорелейной линии, усиления этих сигналов и излучения в направлении последующей станции РРЛ.

Синие метки соответствуют оконечным станциям. На данных станциях происходит преобразование сигналов информации в сигналы, передаваемые по РРЛ.

3.2 Основные технические решения по построению региональной сети передачи данных

3.2.1 Организация мультисервисной опорной сети

Рост популярности мультисервисных сетей связи – одна из самых заметных тенденций российского рынка телекоммуникационных услуг в последние годы. Для корпоративного рынка объединение всех удаленных подразделений в единую мультисервисную сеть на порядок увеличивает оперативность обмена информацией, обеспечивая доступность данных в любое время. Благодаря возможности обмениваться большими объемами данных между офисами можно устраивать селекторные совещания и проводить видеоконференции с отдаленными подраздел

Мультисервисная сеть представляет собой универсальную многоцелевую среду, предназначенную для передачи речи, изображений и данных с использованием технологии коммутации пакетов (IP). Она отличается надежностью, характерной для телефонных сетей (в противоположность негарантированному качеству связи через Интернет), и обеспечивает низкую стоимость передачи в расчете на единицу объема информации (приближающуюся к стоимости передачи данных по Интернету). Вообще говоря, основная задача мультисервисных сетей заключается в том, чтобы обеспечить работу разнородных информационных и телекоммуникационных систем и приложений в единой транспортной среде, когда для передачи и обычного трафика (данных), и трафика другой информации (речи, видео и т.д.) используется единая инфраструктура.

Мультисервисная сеть открывает массу возможностей для построения многообразных наложенных сервисов поверх универсальной транспортной среды – от пакетной телефонии до интерактивного телевидения и Web-сервисов. Сеть нового поколения имеет следующие особенности:

– универсальный характер обслуживания разных приложений;

– независимость от технологий услуг связи и гибкость получения набора, объема и качества услуг;

– полная прозрачность взаимоотношений между поставщиком услуг и пользователями.

Мультисервисная сеть, используя единый канал для передачи данных разных типов, дает возможность уменьшить разнообразие типов оборудования, применять единые стандарты и технологии, централизованно управлять коммуникационной средой. Мультисервисные сети поддерживают такие виды услуг, как телефонная и факсимильная связь; выделенные цифровые каналы с постоянной скоростью передачи; пакетная передача данных (FR) с требуемым качеством сервиса; передача изображений, видеоконференцсвязь; телевидение; услуги по требованию (On-Demand); IP-телефония; широкополосный доступ в Интернет; сопряжение удаленных ЛВС, в том числе работающих в различных стандартах; создание виртуальных корпоративных сетей, коммутируемых и управляемых пользователем.

Надо отметить, что мультисервисные сети – это скорее технологическая доктрина или новый подход к осознанию сегодняшней роли телекоммуникаций, основанный на понимании того, что компьютер и данные сегодня выходят на первое место по сравнению с речевой связью. Основные отличия таких сетей состоят в следующем:

– возможность передачи большому количеству пользователей в реальном времени очень больших объемов информации с необходимой синхронизацией и с использованием сложных конфигураций соединений;

– интеллектуальность (управление услугой, вызовом и соединением со стороны пользователя или поставщика сервиса, раздельная тарификация и управление условным доступом);

– инвариантность доступа (организация доступа к услугам независимо от используемой технологии);

– комплексность услуги (возможность участия нескольких провайдеров в предоставлении услуги и разделение их ответственности и дохода сообразно с видом деятельности каждого).

Основные проблемы, ограничивающие сегодня распространение широкополосного доступа, а значит, и внедрение мультисервисных сетей, заключаются в том, что это требует значительных инвестиций в отрасль. Кроме того, в нашей стране отсутствует мощная многогигабитная магистральная инфраструктура и слабо развиты абонентские сети.
