Курсовая работа: Конструирование радиорелейной линии
− возможность подключения к базам данных с местами размещения и составом приемопередающей аппаратуры всех радиосредств, работающих в рассматриваемом регионе;
− возможность подключения к базам данных параметров приемопередающей аппаратуры различных производителей;
− использование электронных географических карт для точной привязки модели сети к местности;
− расчет характеристик помех различного вида и оценка их влияния на параметры сетей.
3. Системы мониторинга качества работы существующих сетей; применяются для измерения и последующего анализа характеристик сети в реальных условиях ее функционирования; в системах такого типа обеспечивается:
− обмен информацией с базами данных измерений параметров реальных сетей;
− возможность сравнения результатов расчета и эксперимента и корректировки параметров модели сети по его результатам.
4. Системы, предназначенные для оптимизации принципов передачи информации и параметров оборудования разрабатываемых сетей; в таких системах:
– нет необходимости в точной привязке модели сети к определенной местности;
– должна быть обеспечена возможность проверки работоспособности системы в различных условиях, вследствие чего применяются статистические модели распространения электромагнитных сигналов;
– имеется возможность задания различных алгоритмов работы сети.
2.1.2 Технологии беспроводного доступа
Беспроводные технологии 3G, WiMAX и Wi-Fi используются во все более широком спектре отраслей. 3G работает в области мобильной связи и обеспечивает передачу голоса и данных, правда, скорости передачи данных пока не очень высоки. Технология WiMAX в отличие от 3G ориентирована только на IP и потому проста и удобна. На ее основе можно быстро развернуть сеть, а пропускная способность WiMAX, в том числе и для передачи голоса, сулит большие перспективы. Однако 3G – зрелая, рабочая технология, а WiMAX хотя и более перспективная, но еще недостаточно разработана. Технология Wi-Fi работает на ограниченном расстоянии, и если теоретически можно добиться дальности в 200–300 м, то в условиях крупных городов с большим числом помех и преград она ограничена обычно 30 м и применяется, как правило, внутри помещений. Таким образом, cвязь по Wi-Fi удобна и для дома, и для офиса. Есть сети Wi-Fi весьма внушительных размеров, но они все равно ограничены помещениями, пусть и очень большими, с немалым скоплением людей, например, в аэропортах, крупных складских комплексах, гостиницах, выставочных павильонах.
WIMAX очень перспективная технология, но она требует достаточно широкого частотного спектра. И пока этот вопрос не будет отрегулирован в правовом плане, рассчитывать на большой рост сетей WiMAX не приходится.
Эти три технологии не конкуренты и являются взаимодополняющими для оператора – ведь у них разные зоны покрытия базовых станций. Известно, что Wi-Fi работает на небольшом расстоянии, и его целесообразно использовать, когда требуется небольшая зона покрытия. Технология WiMAX удобна, если необходимо обеспечить беспроводной широкополосный доступ в Интернет. Наиболее разумный путь для оператора – в зависимости от местоположения и конкретных условий работы комбинировать эти три технологии – 3G, WiMAX и Wi-Fi – с тем, чтобы обеспечить лучшую зону покрытия при оптимальных затратах.
Однако следует помнить, что у всех трех технологий разная степень зрелости. Технология 3G и ее реализация UMTS наиболее зрелые, так как есть готовое промышленное оборудование и решения на его базе, а самое главное, есть абонентские терминалы, позволяющие донести сервисы, которые развертываются на базе этой технологии, до конечных пользователей. Технология Wi-Fi также является достаточно зрелой. Но, к сожалению, этого нельзя сказать про технологию WiMAX. И все равно стоит делать на нее ставку, ее привлекательность и перспективность заключаются в том, что WiMAX дает возможность более эффективно использовать частотный спектр.
Но основной проблемой, характерной для всех новых технологий, являются не только вышеперечисленные сложности и нехватка недорогого терминального оборудования, а неготовность абонентов пользоваться услугами широкополосной передачи данных. Это серьезно тормозит распространение беспроводных технологий на массовом рынке.
Таким образом, если говорить о беспроводных технологиях в глобальном, мировом масштабе, то можно выделить три сдерживающих фактора: недостаток терминалов, ограниченность сервисов и высокие цены. А в России к ним еще добавляются сложности с лицензированием частот для WiMAX.
2.1.3 Технологии проводного доступа
Технологии проводного абонентского доступа имеет смысл разбить на пять основных групп по критерию среды передачи и категориям пользователей. На рис. 1 представлена их классификация.
LAN (Local Area Network) – группа технологий, предназначенных для предоставления корпоративным пользователям услуг доступа к ресурсам локальных вычислительных сетей и использующих в качестве среды передачи структурированные кабельные системы категорий 3, 4 и 5, коаксиальный кабель и оптоволоконный кабель.
DSL (Digital Subscriber Line) – группа технологий, предназначенных для предоставления пользователям ТфОП услуг мультимедиа и использующих в качестве среды передачи существующую инфраструктуру ТфОП.
КТВ (кабельное телевидение) – группа технологий, предназначенных для предоставления пользователям сетей КТВ мультимедийных услуг (за счет организации обратного канала) и использующих в качестве среды передачи оптоволоконный и коаксиальный кабели.
OAN (Optical Access Networks) – группа технологий, предназначенных для предоставления пользователям широкополосных услуг, линии доступа к мультимедийным услугам и использующих в качестве среды передачи оптоволоконный кабель.
СКД (сети коллективного доступа) – группа гибридных технологий для организации сетей доступа в многоквартирных домах; в качестве среды передачи используется существующая в домах инфраструктура ТфОП, радиотрансляционных сетей и сетей электропитания.

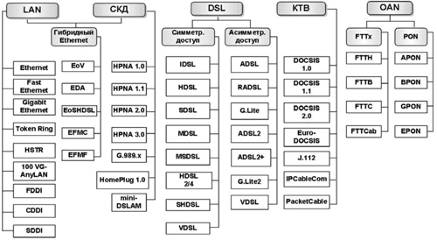

Рис. 1. Классификация технологий проводного доступа
Технологии группы LAN
В группе LAN более 90% всех сетей построены с использованием технологии Ethernet, она обеспечивает пользователям корпоративных сетей скорости передачи информации от 10 Мбит/с до 1 Гбит/с. Широкое распространение сетей Ethernet при организации LAN, в первую очередь, связано с низкой стоимостью, легкостью управления и простотой используемого оборудования. Ethernet обеспечивает сейчас поддержку широкого набора услуг, включая передачу речи и видео с требуемым качеством обслуживания QoS (IEEE 802.1p), а также организацию VLAN (IEEE 802.1Q).
Технология сетей коллективного доступа
Для организации относительно недорогого доступа в Интернет жителей многоквартирных домов разработаны технологии СКД: HomePNA и PLC (Power Line Communication). Сеть доступа развертывается на существующей в доме кабельной инфраструктуре (витая медная пара, проводка радиотрансляционных сетей, электрическая проводка), а концентратор трафика может подключаться к узлу служб с использованием различных систем передачи (кабельных, радио и др.).
Для домашних сетей подходит оборудование гибридных Ethernet или mini-DSLAM при использовании в качестве концентратора трафика мультиплексоров DSL.
Технология HPNA разработана альянсом Home Phoneline Networking Alliance (стандарты: HPNA 1.0, HPNA 1.1, HPNA 2.0 и HPNA 3.0). Системы доступа HPNA 1.x обеспечивают коллективный доступ к каналу с пропускной способностью 1 Мбит/с на расстоянии до 150 м (HPNA 1.0) и до 300 м (HPNA 1.1). В стандарте HPNA 2.0 пропускная способность коллективного канала увеличена до 10 Мбит/с при дальности до 350 м. В стандарте HPNA 3.0 пропускная способность увеличится до 100 Мбит/с.
Технологии симметричного DSL-доступа
Технологии симметричного DSL-доступа используются при предоставлении услуг объединения LAN, организации выносов, подключении оборудования пользователя к транспортным сетям по симметричным медным линиям. К этой группе относятся технологии HDSL, SDSL, MDSL, MSDSL, SHDSL, HDSL2/4 И VDSL.
Симметричные технологии xDSL различают по числу пар используемых проводов. В частности, самая «древняя» симметричная технология HDSL (high bit rate DSL) применяется для передачи по одной, двум или трем парам, причем в каждой паре осуществляется дуплексная передача. Часть «родословного дерева» xDSL для симметричных технологий представлена на рис. 2 /9/.

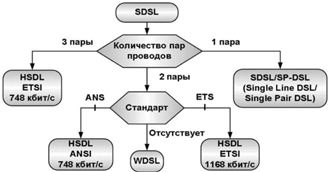

Рис. 2. Классификация симметричных xDSL-технологий по числу пар используемых проводов
Сначала появился вариант HDSL для двух пар, нормированный в ANSI, который использует кодирование 2B1Q. Затем прошла стандартизация HDSL для трех, двух и одной пар в ETSI с использованием 2B1Q или CAP. Часто употребляются обозначения HDSL2 и SDSL2, причем технология HDSL2 рассчитана исключительно на передачу Т1, a SDSL2 поддерживает скорости от 384 кбит/c до 2,304 Мбит/с (с шагом 64 кбит/с).
Технологии SDSL2 предназначались в основном для делового сектора. Но возможности комбинированной передачи речи и данных, повышенная потребность частного сектора в скорости передачи и хороших технических характеристиках (таких, как спектральная совместимость, аварийное питание и т.д.) могут в будущем привести к тому, что SDSL2 заменят ISDN в частном секторе и тем самым создадут серьезную конкуренцию асимметричным службам xDSL. Первые образцы оборудования SDSL2 были представлены на выставках «Ce-BIT'99» и «Telecom» /10/.
