5.2 Определение задержек транспортных средств

5.2.1 Определение задержек на нерегулируемых перекрестках

На нерегулируемых перекрестках (при наличии знаков приоритета) движение по главной дороге обеспечивается практически без задержек. На второстепенной дороге водитель, не обладающий преимущественным правом проезда, вынужден ожидать приемлемого интервала между транспортными средствами на главной дороге.

Среднюю задержку транспортных средств определяют для каждого второстепенного подхода по формуле

,  (5.2)

где    – основание натурального логарифма;

 - интенсивность транспортного потока на главной дороге в обоих направлениях, авт./с;

 - интенсивность транспортного потока, приходящаяся в среднем на одну полосу второстепенной дороги в рассматриваемом направлении, авт./с;

 – граничный интервал времени, с (при пересечении двухполосной дороги равен 6-8 с; при левом повороте –10-13 с; при правом повороте –4-7 с);

 – скорость потока на подходе к перекрестку, км/ч;

 и  – замедление и ускорение автомобиля, м/с2 (можно принять =3,0-4,0 м/с2, =1,0-1,5 м/с2)

КР.947006.00.00.00.ПЗ

Лист

Изм.

Лист

№ докум.

Подпись

Дата

5.2.2 Определение задержек на регулируемых перекрестках

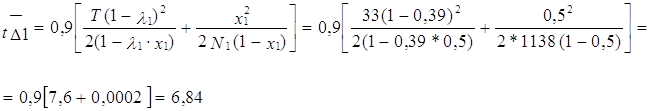

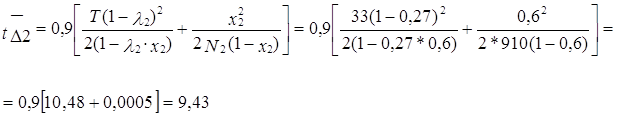

Среднюю задержку транспортных средств определяют для каждого подхода в каждой фазе с учетом разрешенных для движения направлений по формуле

,              (5.3)

где   - длительность цикла регулирования, с.

 - эффективная доля разрешающего сигнала в цикле регулирования.

 - продолжительность разрешающего сигнала, с;

 - степень насыщения фазы регулирования,

 - поток насыщения для данного подхода в этой фазе,

 - суммарная интенсивность транспортных потоков, которым разрешено движение на разрешающий сигнал с данного подхода.

 = 13/33 = 0,39

 = 9/33 = 0,27

КР.947006.00.00.00.ПЗ

Лист

Изм.

Лист

№ докум.

Подпись

Дата

 = 1138*33/13*5393 = 0,5

 = 910*33/9*5760 = 0,6

5.2.3 Определение средней задержки транспортного средства

Средняя задержка одного транспортного средства на нерегулируемом и регулируемом перекрестках при данном варианте схемы пофазного разъезда определяется по формуле

,                            (5.4)

где  – число выделенных групп транспортных потоков.

Сравнивая эти показатели до и после введения светофорной сигнализации и по вариантам, делают выводы об эффективности проведения данного мероприятия.

Результаты расчетов свести в таблицу.

Регулируемый перекресток:

7,8 c

Не регулируемый перекресток:

???

КР.947006.00.00.00.ПЗ

Лист

Изм.

Лист

№ докум.

Подпись

Дата

6 ПРОЕКТИРОВАНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ РЕГУЛИРОВАНИЯ ДОРОЖНОГО ДВИЖЕНИЯ

Следующее задание является последним и завершающим в выполнении курсовой работы.

На этом этапе  назначаются необходимые технические средства регулирования и разрабатывается дислокация светофоров, дорожных знаков, дорожной разметки, островков безопасности и направляющих ограждений.

На графическом листе формата А4 выполняется схема пересечения в масштабе со всеми применяемыми техническими средствами регулирования дорожного движения. Знаки, разметка и светофоры обозначаются условными символами с указанием нумерации согласно правилам дорожного движения или соответствующим ГОСТам /8,9,10/. (Приложение В)

В курсовой работе желательно наиболее полное применение всех технических средств, обеспечивающих оптимальную организацию дорожного движения.

Необходимо обозначить приоритеты в движении на случай отключения светофорного регулирования, специализировать по направлениям полосы движения при необходимости, предписать или запретить движение по направлениям, обозначить пешеходные переходы и т.д. Для пешеходов необходимо предусмотреть пешеходные светофоры и ограждения в местах запрещения их движения.

На отдельном листе формата А4 вычерчивается диаграмма подключения светофорного объекта к контроллеру. (Приложение Г). В отдельные ленточки объединяются основные, дублирующие светофоры, дополнительные секции и пешеходные светофоры, работающие по одинаковому алгоритму. Необходимо учитывать разницу в работе транспортного светофора, дополнительной секции и пешеходного светофора.
