   Реферат: Технические средства ОДД

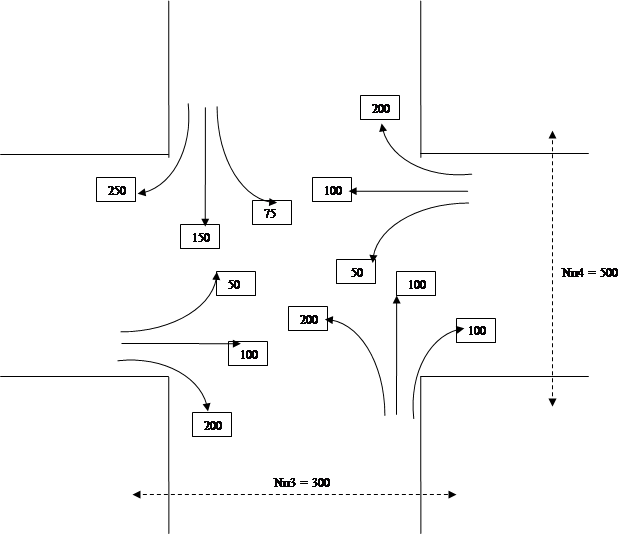

Исходные интенсивности транспортных и пешеходных потоков :

В-т Направления/автомобили Подх./пеш.
12 13 14 21 23 24 31 32 34 41 42 43 3 4
06 250 150 75 50 200 100 100 200 100 200 100 50 300 500

Скорость поворотных потоков принимаем 25 км/ч, пропускная способность полосы движения 1800 ед./ч


КР.947006.00.00.00.ПЗ

Лист

4

Изм.

Лист

№ докум.

Подпись

Дата

3. АНАЛИЗ ПАРАМЕТРОВ ДОРОЖНОГО ДВИЖЕНИЯ.

3.1 Расчет приведенной интенсивности движения транспортных средств по направлениям.

Для учета влияния в смешанном транспортном потоке различных типов транспортных средств применяют коэффициенты приведения к условному легковому автомобилю (таблица Е.1 приложения Е).

Интенсивность транспортного потока в приведенных единицах (ед.ч), по каждому направлению определяется по формуле

,                          (3.1)

где  – интенсивность движения транспортного потока (исходная) в физических единицах, ач;

 – процентное содержание в потоке транспортных средств i-го типа;

 – коэффициенты приведения для i-го типа транспортных средств.

Коэффициенты приведения:

Типы транспортных средств Кприв.

1 Легковые автомобили и их модификации для перевозки грузов, мотоциклы с боковым прицепом

1,0
2 Грузовые автомобили с полной массой до 3,5 т включительно 1,5
3 То же от 3,5 до 12 т включительно 2,0
4 То же свыше 12 т 2,5
5 Автобусы  с полной массой до 5 т включительно 2,5
6 То же свыше 5 т, троллейбусы 3,0
7 Автопоезда, сочлененные автобусы и троллейбусы с полной массой до 3,5 т включительно 3,0
8 То же  от 3,5 до 12 т включительно 3,5
9 То же свыше 12 т 4,0
10 Мотоциклы двухколесные и мопеды 0,5

КР.947006.00.00.00.ПЗ

Лист

5

Изм.

Лист

№ докум.

Подпись

Дата

Результаты расчета сводятся в таблицу

Направле-ние Исходная интенсив-ность, авт./ч В том числе : Приведенная интенсивность, авт./ч
Легковые, % Грузовые до 12 т, % Автопо-езда до 12 т, % Автобусы свыше 5 т, %

N12

250 80 0 20 0 325

N13

150 80 0 20 0 195

N14

75 80 0 20 0 98

N21

50 80 0 20 0 65

N23

200 80 0 20 0 260

N24

100 80 0 20 0 130

N31

100 80 0 20 0 130

N32

200 80 0 20 0 260

N34

100 80 0 20 0 130

N41

200 80 0 20 0 260

N42

100 80 0 20 0 130

N43

50 80 0 20 0 65



3.2 Расчет приведенной интенсивности движения транспортных средств по направлениям.

На основании расчета приведенной интенсивности на графическом листе формата А4 вычерчивается схема перекрестка, на которую наносится картограмма интенсивности движения транспортных и пешеходных потоков. (Приложение А.)

3.3 Определение минимально необходимого количества полос движения и ширины проезжей части дороги и пешеходных переходов

Минимально необходимое число полос для движения транспорта и пешеходов на подходе определяется по формулам (3.2) и (3.3) исходя из суммарных интенсивностей и насыщенности полосы , обеспечивающей возможность движения потоков как по этой полосе, так и с конфликтующих направлений.

КР.947006.00.00.00.ПЗ

Лист

6

Изм.
