где lR – теплота испарения остатка.

кг/ч

6. Диаметр колонны определяется в зависимости от максимального расхода паров и допустимой скорости движения паров в свободном сечении колонны.

6.1. Рассчитываем объем паров проходящих в течении 1 –го часа верхней части колонны.

м3/ч

6.2. Линейная допустимая скорость паров в колонне.

Ud=0,2 м/с

6.3. Диаметр колонны в метрах определяем по формуле

м (20)

6.4. Примем диаметр равный

D=1,8 м

7. Число тарелок =30

8. Высота тарелок h=0,610 м

(21)

где h1 – высота верхнего днища

h2 – высота тарельчатой части колонны.

м (22)

h3 – высота от нижней части тарелки до уровня жидкости

h3=1 м

h4 – высота кубовой части колонны.

(23)

где м3

(24)

h5 - опорная обечайка

h5=4 м

H=h1+h2+h3+h4+h5=0,9+17.6+1+2.6+4=26.1 м

Колонна стабилизации КЛ 21 (2) имеет температуру верха 1000С , низа 1900С . Массовая доля отгона сырья на входе в колонну =0,2.

Диаметр колоны равен 1,8 м . Высота колонны 26,1 м , что соответствует размерам колонны на установке ГФУ-1 цеха №10.

2.2 Расчет аппарата – холодильник.

Назначение : Холодильник предназначен для охлаждения нефтепродукта .

Цель расчета : определить основные размеры.

Исходные данные :

Gб=21167 кг/ч

t1=1400C

t2=400C

t3=200C

t4=400C

Рисунок 2 – Холодильник.

1. Тепловая нагрузка.

(26)

кДж/кг

2. Средняя разность температур

0С (27)

0С

3. Примем коэффициент теплопередачи

К=175 Вт/м2с (Адельсон С.В. с.160)

4. Поверхность теплообмена

м2 (28)

м2

5. Расход воды.

кг/ч (29)

кг/ч

Вывод : Принимаем кожухотрубчатый холодильник с плавающей головкой по ГОСТ 14246-79 . Диаметр кожуха 1400мм , диаметр труб 20 мм , число ходов по трубам 4 , поверхность теплообмена 1040 м2 , длина труб 9000 мм.

2.3 Расчет аппарата - отстойник .

Название аппарата: отстойник

предназначен для отстаивания рефлюкса от газа (С1-С2)

Цель расчета: определить основные размеры аппарата.

Исходные данные: температура 400С , давление 1,2 Мпа

Поступает 68332 кг/ч

С3 – 606 кг/ч – газ

С2 – 200 кг/ч – газ

С4 – 16240 кг/ч – газ

С4 – 14500 кг/ч – жидкость r=578 кг/м3

С5 – 36786 кг/ч – жидкость r=626 кг/м3

Скорость газа в свободном сечении аппарата w=0,15 м/с

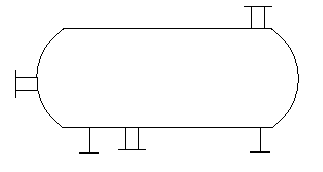

Рисунок 3 – Отстойник Е 34.

1. Объем газа С3 .

М3/ч (30)

м3/ч

2. Секундный объем газа С3 .

м3/с (31)

м3/с

3. Объем газа С2 .

м3/ч

4. Секундный объем газа С2 .

м3/с

5. Объем газа С4 .

м3/ч

6. Секундный объем газа С4 .

м3/с

7. Секундный объем жидкости С4 .

м3/с (32)

8. Секундный объем жидкости С5 .

м3/с

9. Общий объем смеси .

м3/с (33)

м3/с

10. Сечение аппарата.

м2 (34)

м2

11. Диаметр аппарата.

м (35)

Вывод : принимаем аппарат диаметром D=1 м.

3 Экономическая часть.

Цель расчета : Рассчитать технико – экономические показатели установки ГФУ-1.

3.1 Обоснование годовой производственной мощности.

(36)

где М – мощность технологической установки

П – производительность оборудования

Тэфф – эффективный фонд

М=777*336=261234 т

Выход целевого продукта

Мцел=М*Квых (37)

Мцел=261234*0,751=196186 т

Тр=Тк-Тэфф=365-336=29 дней.

3.2 Расчет производственной программы.

Производственная программа установки рассчитывается на основе производственной мощности установки и исходных данных об отборе основной и попутной продукций.

Таблица 10 – Производственная программа.

Вид сырья , продукций	% отбора	Годовой объем тонн
Взято: К-т бензин кк Газ жирный кк	66,8 33,2	174582 86652
Всего	100 %	261234
Получено : Калькулируемая продукция К-т бензин ст.	75,1 %	196186
Итого :	75,1 %	196186
Не калькулируемая продукция Рефлюкс Сероводород Газ сухой	13,2 1,9 8,94	34482 4963 23354
Итого :	24,04	62799
Потери	0,86	2249
Всего	100 %	261234
