Реферат: Установка газофракционная

Производственный процесс газофракционирования автоматизирован. Управление процессом осуществляется со щита КИП. Все вторичные приборы вынесены на щит в операторную. Основные параметры : давление , температура , расход и уровни регулируются автоматический.

1.8     Охрана труда.

Основная опасность промышленных объектов нефтепереработки представляет аварийная загазованность , пожары и взрывы. Многие из продуктов взрывопожароопасные или токсичные. Ежегодно в мире на нефтеперерабатывающих предприятиях происходит  до 1,5 тысяч аварий , 4% которых уносят значительное количество человечиских жизней. Аварийность имеет тенденцию к росту. Совершенствование технологических процессов и оборудования является важным фактором повышения уровня безопасности производства.

Характеристика производственных помещений по взрывоопасности.

Операторная . категория пожарной опасности Д. Класс по ПУЭ – не взрывоопасна.

Насосная . Категория А. Класс по ПУЭ – В –1а.

Территория установки . Категория А . Класс по ПУЭ-В-1г.

Характеристика вредных веществ.

1.        Окись углерода (СО). Бесцветный , ядовитый , огневзрывоопасный газ , без вкуса , с очень слабым запахом. Горит синеватым пламенем. ПДК-20мг/м3. Пределы взрывоопасности 13-75% об. Основные симптомы : потеря сознания , отдышка , удушье.

2.        Сероводород – Н2S. Бесцветный газ с запахом тухлых яиц. Общий характер действия на организм : сильный нервный яд , вызывающий смерть от остановки дыхания , на дыхательные пути действует раздражающе. ПДК – 10 мг/м3. Пределы взрывоопасности 4,3-45,5 % . Индивидуальные защитные средства – фильтрующий противогаз  марки «В».

3.        Жирный газ. Агрегатное состояние при нормальных условиях – газообразное. Плотность паров по воздуху – 1,98.

4.        Бензины . Класс опасности 4. Общий характер деиствия на организм – как наркотик. Крекинг = бензин токсичнее бензинов прямой гонки. При концентраций любого бензина 35000-40000 мг/л опасны для жизни даже при вдыхании 5-10 минут. ПДК-100 мг/м3 . Придел взрываемости 0,87-8,75 % .При работе с бензином применяется противогаз марки «А».

Мероприятия при охране труда. Начальник цеха производит ежедневно проверку в подразделениях цеха , состояние охраны и условия труда организация рабочих мест , исправность оборудования , правильность ведения технологического процесса и операций.

Начальник установки производит ежедневно проверку рабочих мест оборудования , приборов , средств коллективной и индивидуальной безопасности , работоспособность сигнализаций и блокировок.

1.9     Охрана окружающей среды.

Социальное значение.

В середине нашего столетия резко обострилась проблемы связанные с химическим загрязнением биосфера , нередко приводящие к острым токсично-экологическим ситуациям. Основными источниками загрязнения атмосферы являются резервуары и сами нефтепродукты. Укрепление установок существенно сокращает выбросы вредных веществ в атмосферу.

Отходы и выбросы.

1.        Отработанный раствор щелочи. Образуется постоянно. Отработанный раствор щелочи перерабатывается на установки СЩС. Количество  300 т/год.

2.        Отработанные масла. Отработанные масла отводятся на установку регенераций масел. Сточные воды с охлаждающих насосов направляются на биологическую отчистку УВК и ОСВ. Место сброса в промышленную канализацию после локальной отчистки.

Мероприятия по охране окружающие среды.

Мероприятия по сокращению выбросов при режиме 1 :

1.        Усилить контроль за точным соблюдением технического режима согласно технологическому регламента.

2.        Запретить работу оборудования на форсированном режиме.

3.        Усилить контроль за работой технологического оборудования , запорной арматуры , приборов КИП и А.

4.        Прекратить продувку , пропарку , чистку оборудования и ремонтные работы , связные с повышенным выделение вредных веществ атмосферу. Выбросы всего по цеху с мероприятиями 130,205 г/сек..

2 Расчетная часть.

2.1     Расчет основного аппарата - колонна стабилизации.

Назначение : Колона стабилизации предназначена для стабилизации бензина и отделение фракции С5 и ниже.

Цель расчета : Определение основных размеров колонны , материальных потоков и затрат тепла.

Исходные данные :

Производительность по бензину 250 т.т/год , по газу 89 т.т/год число дней n=336.

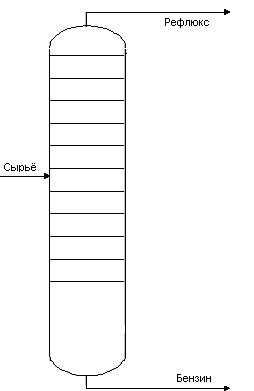

Рисунок 1 – колона стабилизации.

1.   Материальный баланс установки ГФУ-1.

Таблица 5 – Материальный баланс установки ГФУ-1.

Таблица 6 – Материальный баланс колонны стабилизации.

2.   Расчет температурного режима колонны.

2.1.     Расчет температуры ввода сырья.

Таблица 7 – Расчет температура ввода сырья.
