   Реферат: Кристаллы в природе



                                                                                                 рис. 59

7.5.Эффект Фредерикса.

Наибольшее впечатление производят оптические свойства жидких кристаллов, сделавшие эти объекты столь популярными. В жидких кристаллах  направление оптических осей можно изменять с помощью самых разных воздействий, в том числе электрическими или магнитными полями. Эффект изменения направления ориентации молекул в нематической жидкости под действием поля наблюдался ещё в предвоенные годы известным советским учёным  В.Фредериксом и носит теперь его имя. Пользуясь популярными сейчас электронными часами и калькуляторами на жидких кристаллах, вы наблюдаете это явление - эффект Фредерикса.

        Прежде чем описать эффект Фредерикса, необходимо напомним, что такое поляризованный свет. В луче поляризованного света вектор напряжённости электрического поля Е колеблется вдоль единственного направления. Обычный естественный свет не имеет такой определённой поляризации, так как он состоит из всевозможных волн, каждая из которых имеет произвольное направление колебаний вектора Е, а все вместе они составляют  неполяризованный световой пучок. Особые кристаллы – поляризаторы - преобразуют неполяризованный свет в линейно поляризованный, поскольку они могут пропускать сквозь себя только волны, в которых вектор Е ориентирован совершенно определённо по отношению к оптической оси поляризатора. Например, кристалл турмалина пропускает сквозь себя лишь свет, поляризованный вдоль оптической оси этого кристалла, в то время как волны с перпендикулярной поляризацией им сильно поглощаются.

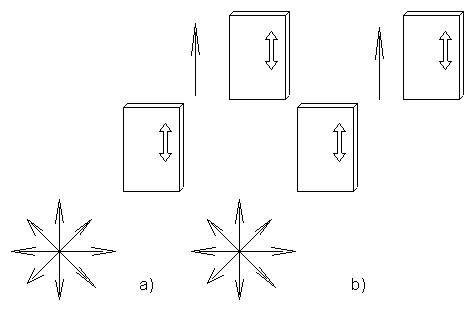

       Если на пути светового пучка расположить два поляризатора, оси которых параллельны, то свет пройдёт  сквозь оптическую систему, показанную на рис60а, а если оси поляризаторов скрещены, то свет сквозь эту систему пройти не сможет (рис60б).

                   рис.60

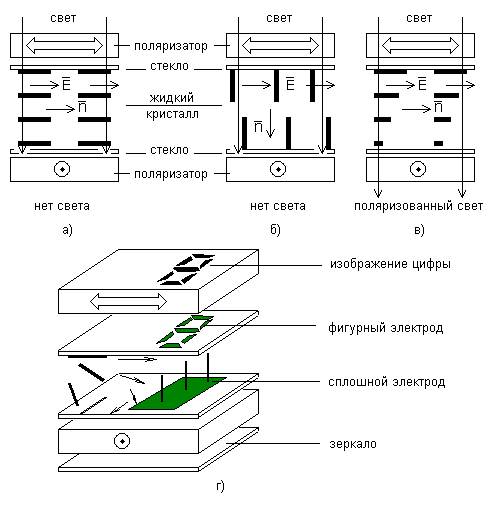

Поместим теперь между двумя скрещёнными поляризаторами два стекла, а между ними - нематическую жидкость, предварительно слегка пополировав стекла вдоль определённого направления. Такая полировка стёкол нужна для того, чтобы сориентировать в заданном направлении  оптическую ось жидкого кристалла (n). Например, при параллельной полировке стёкол молекулы, прилипшие к стёклам параллельно микробороздам на стеклянной поверхности, задают благодаря описанным межмолекулярным взаимодействиям такую же ориентацию вектора n и в глубине слоя нематической жидкости (рис61а). Если неполированные стёкла предварительно обработать  специальными химическими веществами, то можно добиться ориентации   оси n перпендикулярно стеклянной поверхности (рис61б).

Наконец, если полированные стёкла развернуть перпендикулярно друг другу, то можно получить закрученную по толщине слоя ориентацию вектора n (рис61в).

Как же проходит поляризованный свет сквозь ориентированный слой нематической жидкости и сквозь изображённые оптические системы вообще? Если поляризация света параллельна оси n, то свет проходит сквозь жидкий кристалл, не изменяя своей поляризации (61а). То же происходит и в случае, если поляризация света перпендикулярна оптической оси (рис61б). В случае закрученной ориентации n поляризация света также поворачивается вслед за осью n (рис61в).

      Что же происходит в слое жидкого кристалла при прохождении через него света? В жидком кристалле, поле проходящей световой волны приводит к разделению зарядов в молекулах и возникновению дипольных колебаний.

   Предположим, что в молекуле кристалла электроны легко смещаются вдоль длинной оси молекулы, то есть вдоль направления n. Тогда в случае, изображённом на рисунке 61а, по толщине слоя распространяются падающая волна и вторичные волны, причём векторы Е в волнах совпадают по направлению. В случае, изображённом на рисунке 61б диполи не образуются и вторичные волны не излучаются; значит, падающая волна проходит, не ослабляясь. Наконец, в случае 61в поляризация света изменяет своё направление в соответствии с поворотом оптической оси n по толщине слоя. Поворот вектора Е в такт с осью n обеспечивает излучение вторичных волн, не ослабляемое на любой глубине слоя. (это интерференционное явление возможно тогда, когда на пути светового луча находятся многочисленные диполи - источники вторичных волн, то есть когда толщина слоя намного больше длины волны света).

  Так свет проходит сквозь слой нематической жидкости и доходит до второго поляризатора. И здесь возникает уже знакомая нам ситуация. В случаях а и б  (рис61) свет сквозь оптическую систему пройти не может, а в случае в (рис61) он проходит беспрепятственно. А теперь представим себе промежуточный случай, когда оси n на стенках скрещены между собой, но в толще слоя, благодаря какому-то воздействию, они повернулись почти перпендикулярно стёклам. В этой ситуации свет практически не проходит сквозь второй поляризатор. Остался ещё один шаг до массового применения подобной системы. Надо научится управлять оптической осью нематической жидкости так, чтобы в отсутствии воздействия эта ось ориентировалась, как на рисунке 61в, а при включении воздействия она наклонялась на заметный угол, как на рисунках 61,б и г. После выключения воздействия, молекулы занимают свои прежние позиции, вследствие условий  на стеклянных поверхностях и взаимодействий между собой.

Оказалось, что именно в нематическом жидком кристалле это очень просто сделать с помощью электрического поля, заключив слой между полированными стёклами, на которые нанесены прозрачные электроды.

                          рис.61

Подключив к этим электродам слабенькую батарейку и замкнув цепь, мы сделаем нашу оптическую систему светонепроницаемой, а разомкнув цепь – прозрачной, что и осуществил впервые Фредерикс.

Почему электрическое поле поворачивает молекулы так, как нам нужно, и сколь сильным оно при этом должно быть?

Ответ на первую часть вопроса легко дать с помощью рисунка 62.

Пусть молекула, у которой диполь легко образуется вдоль длинной оси, находится в электрическом поле и между векторами  Е   и   n  имеется некоторый угол. Тогда в образовавшемся диполе на заряды +Q  и –Q действуют силы  F+ =+QE и F- = -QE; таким образом, возникает пара сил, создающая крутящий момент.

Этот момент сил и поворачивает молекулу так, чтобы она своей длинной осью ориентировалась вдоль вектора Е.

                                                        рис.62

        Здесь важно заметить, что на самом деле необходимо повернуть одновременно очень большое число таких молекул, но при этом нет необходимости поворачивать каждую молекулу в отдельности. Поскольку молекулы, взаимодействующие между собой, ориентированы одинаково, то достаточно толкнуть одну, чтобы другие дружно повернулись вслед за первой. Поэтому для осуществления описанного эффекта  необходимое некоторое конечное значение разности потенциалов на электродах – пороговое напряжение. Это пороговое значение определяется из условия равенства моментов двух сил: силы, действующие со стороны электрического поля, и возвращающей силы взаимодействия между молекулами, которая стремится ориентировать молекулы так, как сориентированы молекулы, прилипшие к стеклу.  Оказывается, что независимо от толщины слоя, пороговое напряжение может составлять доли вольта, причём толщина слоёв составляет сотую долю миллиметра. Это во много раз меньше, чем требуется для получения таких же оптических эффектов в твёрдых кристаллах, что и обусловило громадный практический интерес к жидким кристаллам при создании циферблатов всевозможных типов.



7.6.Избирательное отражение света холестериками

      Важнейший оптический эффект, наблюдаемый в холестерической жидкости, заключается в избирательном отражении света слоем холестерика. Холестерические плоскости, как  и обычные кристаллические плоскости, могут отражать падающие на них волны. Волны, отражённые разными плоскостями, могут при интерференции, и ослаблять, и усиливать друг друга. Если свет падает перпендикулярно плоскостям, то условие усиления таково: между соседними эквивалентными плоскостями должно укладываться строго пол волны падающего света. Мы хотим, чтобы колебания, отражённых от первой и второй плоскостей, проходили в одинаковых фазах, то есть значение электрического поля Е  в каждой точке и в любое время были одинаковы. При этом амплитуда Ео обеих волн складываются - происходит усиления света. Так будет если волна 2 (рис64,б), вошедшая в кристалл, на пути от первой ко второй плоскости и обратно отстанет от волны 1 ровно на длину волны λ. Но в холестерике такие плоскости находятся на расстоянии h/2 друг от друга. Поэтому условие усиления в данном случае есть h/2=λ/2, или h=λ.

   Свойство холестерика отражать свет с избранной длинной волны (h=λ) обуславливает соответствующую окраску вещества, которая зависит от шага холестерической спирали. А шаг спирали очень сильно зависит от температуры. Обычно вещество при высокой температуре (в изотропном состоянии) бесцветно, затем, в момент перехода в холестерик (при меньшей температуре), синеет и при дальнейшем понижении температуры последовательно приобретает  все цвета спектра, от синего до красного. Это означает, что по мере охлаждения холестерической жидкости шаг спирали увеличивается, а при нагревании - уменьшается. Такое поведение холестерической спирали нетрудно объяснить.

      В силу особенностей взаимодействия молекул с отростками оси n1 и n2 не могут образовать между собой слишком малый угол. Но с повышением температуры в результате тепловых колебаний молекул в каждом нематическом слое увеличивается разброс молекулярных ориентаций относительно выделенного направления n. Оси отдельных молекул в нематическом слое оказываются не параллельными выделенному направлению n. Поэтому при нагревании угол между осями n1 и n2 соседних слоёв должен увеличиваться, чтобы тепловые колебания не приводили к критическому угловому сближению молекул. Увеличение угла α, характеризующего закручивание осей n в пространстве, и вызывает уменьшение шага холестерической спирали по мере увеличения температуры.
