Реферат: Резьба и резьбовые соединения

По ГОСТ 8724–81 каждому номинальному размеру резьбы с крупным шагом соответствует несколько мел­ких шагов. Резьбы с мелким шагом применяются в тонкостенных соединениях для увеличения их герметич­ности, для осуществления регулировки в приборах точ­ной механики и оптики, с целью увеличения сопро­тивляемости деталей самоотвинчиванию. В случае, если диаметры и шаги резьб не могут удовлетворить функци­ональным и конструктивным требованиям, введен СТ СЭВ 183–75 «Резьба метрическая для приборо­строения». Если одному диаметру соответствует несколь­ко значений шагов, то в первую очередь применяются большие шаги. Диаметры и шаги резьб, указанные в скобках, по возможности не применяются.

В случае применения конической метрической (см. табл.1.2.1) резьбы с конусностью 1:16 профиль резьбы, диаметры, шаги и основные размеры установлены ГОСТ 25229–82. При соединении наружной конической резьбы с внутренней цилиндрической по ГОСТ 9150–81 должно обеспечиваться ввинчивание наружной кониче­ской резьбы на глубину не менее 0,8.

1.2.2. Дюймовая резьба

В настоящее время не существует стандарт, регла­ментирующий основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и приме­нение дюймовой резьбы в новых разработках не допус­кается.

Дюймовая резьба применяется при ремонте оборудо­вания, поскольку в эксплуатации находятся детали с дюймовой резьбой. Основные параметры дюймовой резь­бы: наружный диаметр, выраженный в дюймах, и число шагов на дюйм длины нарезанной части детали.

1.2.3. Трубная цилиндрическая резьба

В соответствии с ГОСТ 6367–81 трубная цилиндри­ческая резьба имеет профиль дюймовой резьбы, т. е. равнобедренный треугольник с углом при вершине, рав­ным 55° (см. табл.1.2.1).

Резьба стандартизована для диаметров от " до 6" при числе шагов z от 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номи­нальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм.

Трубную резьбу применяют для соединения труб, а также тонкостенных деталей цилиндрической формы. Такого рода профиль (55°) рекомендуют при повышен­ных требованиях к плотности (непроницаемости) труб­ных соединений. Применяют трубную резьбу при соеди­нении цилиндрической резьбы муфты с конической резь­бой труб, так как в этом случае отпадает необходи­мость в различных уплотнениях.

1.2.4. Трубная коническая резьба

Параметры и размеры трубной конической резьбы определены ГОСТ 6211–81, в соответствии с которым профиль резьбы соответствует профилю дюймовой резь­бы (см. табл.1.2.1). Резьба стандартизована для диаметров от 1/16" до 6" (в основной плоскости размеры резьбы соответствуют размерам трубной цилиндрической резьбы).

Нарезаются   резьбы   на  конусе   с   углом   конусности j/2 = 1°47'24"  (как и для метрической конической резь­бы), что соответствует конусности 1:16.

Применяется резьба для резьбовых соединений топ­ливных, масляных, водяных и воздушных трубопроводов машин и станков.

1.2.5. Трапецеидальная резьба

Трапецеидальная резьба имеет форму равнобокой трапеции с углом между боковыми сторонами, равным 30° (см. табл.1.2.1). Основные размеры диаметров и ша­гов трапецеидальной однозаходной резьбы для диамет­ров от 10 до 640 мм устанавливают ГОСТ 9481–81. Трапецеидальная резьба применяется для преобразова­ния вращательного движения в поступательное при зна­чительных нагрузках и может быть одно- и многозаходной (ГОСТ 24738–81 и 24739–81), а также правой и левой.

1.2.6. Упорная резьба

Упорная резьба, стандартизованная ГОСТ 24737–81, имеет профиль неравнобокой трапеции, одна из сторон которой наклонена к вертикали под углом 3°, т. е. рабо­чая сторона профиля, а другая – под углом 30° (см. табл.1.2.1). Форма профиля и значение диаметров шагов для упорной однозаходной резьбы устанавливает ГОСТ 10177–82. Резьба стандартизована для диаметром от 10 до 600 мм с шагом от 2 до 24 мм и применяется при больших односторонних усилиях, действующих в осевом направлении.

1.2.7. Круглая резьба

Круглая резьба стандартизована. Профиль круглой резьбы образован дугами, связанными между собой участками прямой линии. Угол между сторонами профиля α = 30° (см. табл.1.2.1). Резьба применяется огра­ниченно: для водопроводной арматуры, в отдельных слу­чаях для крюков подъемных кранов, а также в условиях воздействия агрессивной среды.

1.2.8. Прямоугольная резьба

Прямоугольная резьба (см. табл.1.2.1) не стандартизована, так как наряду с преимуществами, заключающимися в более высоком коэффициенте полезного действия, чем у трапецеидальной резьбы, она менее прочна и сложнее  в производстве. Применяется при изготовлении винтов, домкратов и ходовых винтов.

1.3. Условное изображение резьбы. ГОСТ 2.311–68

Построение винтовой поверхности на чертеже – длительный и сложный процесс, поэтому на чертежах изделий резьба изображается условно, в соответствии с ГОСТ 2.311–68. Винтовую линию заменяют двумя линиями – сплошной основной и сплошной тонкой.

Резьбы подразделяются по расположению на поверх­ности детали на наружную и внутреннюю.

1.3.1. Условное изображение резьбы на стержне

Рис.1.3.1.1

Наружная резьба на стержне (рис.1.3.1.1) изображается сплошными основными линиями по наружному диаметру и сплошными тонкими – по внутреннему диаметру, а на изображениях, полученных проецированием на плоскость, перпендику­лярную оси стержня, тонкую линию проводят на 3/4 ок­ружности, причем эта линия может быть разомкнута в любом месте (не допускается начинать сплошную тон­кую линию и заканчивать ее на осевой линии). Рас­стояние между тонкой линией и сплошной основной не должно быть меньше 0,8 мм и больше шага резьбы, а фаска на этом виде не изображается. Границу резьбы наносят в конце полного профиля резьбы (до начала сбега) сплошной ос­новной линией, если она видна. Сбег резьбы при необходимости изображают сплошной тонкой линией.

Рис.1.3.1.2

Из технологических соображений на части детали (стержня) может быть осуществлен недовод резьбы. Суммарно недовод резьбы и сбег представляют собой недорез резьбы (ГОСТ 10548–80). Размер длины резьбы указывается, как правило, без сбега.

1.3.2. Условное изображение резьбы в отверстии

Рис.1.3.2.1

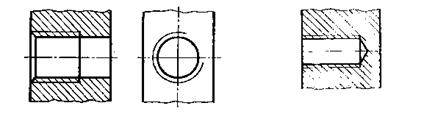

Внутренняя резьба – изображается сплошной основ­ной линией по внутреннему диаметру и сплошной тонкой – по наружному. Если при изобра­жении глухого отверстия, конец резьбы располагается близко к его дну, то допускается изображать резьбу до конца отверстия. Резьбу с нестандарт­ным профилем следует изображать.

1.3.3. Условное изображение резьбы в сборе

Рис.1.3.3.1

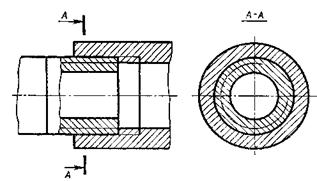

На разрезах резьбового соединения в изображении на плоскости, параллельной его оси в отверстии, показывают только ту часть резьбы, которая не закрыта резьбой стержня.

Штриховку в разрезах и сечениях проводят до сплошной основной линии, т.е. до наружного диаметра наружной резьбы и внутреннего диаметра внутренней.

1.4. Условное изображение резьб

     Таблица 1.4.1

Тип резьбы	Условное обозначе­ние типа резьбы	Размеры, указываемые на чертеже	Обозначение резьбы на чертежах
			на изображениях в плоскости, параллельной оси резьбы		на изображениях  в плоскости, перпендикулярной оси резьбы
			на стержне	В отверстии	на стержне	В отверстии
Метрическая с крупным   шагом ГОСТ 9150-81	M	Наружный диаметр (мм)
Метрическая с мелким шагом ГОСТ 9150-81	M	Наружный диаметр и шаг резьбы (мм)
Трапецеидальная однозаходная ГОСТ 9484-81 (СТ СЭВ 146-78)	Tr	Наружный диаметр и шаг резьбы (мм)
Трубная    цилин­дрическая ГОСТ 6357-81 (СТ СЭВ 1157-78)	G	Условное обозначе­ние в дюй­мах
Коническая дюй­мовая ГОСТ 6111-52	K	Условное обозначе­ние в дюй­мах
Трубная  кониче­ская ГОСТ 6211–81 (СТ СЭВ 1159–78): наружная и внутренняя	R Rc	Условное обозначе­ние в дюй­мах
