Министерство образования Российской Федерации
Тюменский государственный нефтегазовый университет
Кафедра ГНГ и Д
Реферат
по дисциплине «Инженерная графика»
на тему «Резьба и резьбовые соединения»
Выполнил
студент НР00-1
………………
Проверил
Мелихова А.П.
Тюмень, 2001
1. Резьба
Резьба – поверхность, образованная при винтовом движении плоского контура по цилиндрической или конической поверхности.

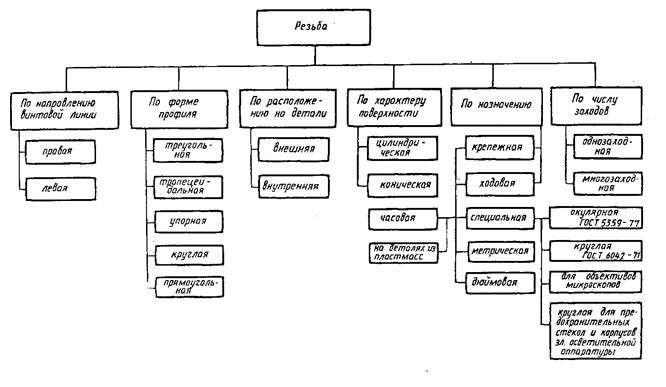

Схема 1.1
1.1. Основы образования резьбы
В основе образования резьбы лежит принцип получения винтовой линии. Винтовая линия – это пространственная кривая, которая может быть образована точкой, совершающей движение по образующей какой-либо поверхности вращения, при этом сама образующая совершает вращательное движение вокруг оси.
Если в качестве поверхности принять цилиндр, то полученная
на его поверхности траектория движения точки называется цилиндрической винтовой
линией. Ес-

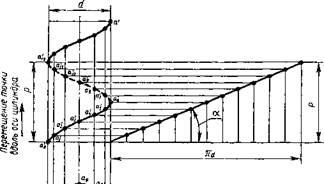

ли движение точки по образующей и вращение образующей вокруг оси равномерны, то винтовая цилиндрическая линия является линией постоянного шага. На развертке боковой поверхности цилиндра (рис.1.1.1) такая винтовая линия преобразуется в прямую линию.
Рис.1.1.1
Если на поверхности цилиндра или конуса прорезать канавку по винтовой линии, то режущая кромка резца образует винтовую поверхность, характер которой зависит от формы режущей кромки. Образование винтового выступа можно представить как движение треугольника, трапеции, квадрата по поверхности цилиндра или конуса так, чтобы все точки фигуры перемещались по винтовой линии (рис.1.1.2). В случае, если подъем винтового выступа на видимой (передней) стороне идет слева направо, резьба называется правой, если подъем винтового выступа идет справа налево – левой. Если по поверхности перемещаются одновременно два, три и более плоских профиля, равномерно расположенные по окружности относительно друг друга, то образуются двух- и трехзаходные винты.
Рис.1.1.2
В качестве примера образования одно-, двух- и трехзаходной резьбы можно рассмотреть процесс навивки на цилиндрическую поверхность проволоки треугольного сечения (витки плотно прилегают друг к другу) . Для однозаходной резьбы (рис.1.1.3,а) величина хода винта Рh равна шагу Р. Для двух- (рис.1.1.3,б) и трехзаходных (рис.1.1.3,в) винтов, когда осуществляется одновременная навивка соответственно двух и трех проволок указанного сечения, величина хода соответственно равняется 2Р – для двухзаходного винта и ЗР – для трехзаходного.
Приведенные положения, с некоторыми изменениями и уточнениями, могут быть отнесены и к конической поверхности.
Рис.1.1.3
1.2. Классификация резьбы
Таблица 1.2.1
|
№ п/п |
Тип резьбы |
Профиль резьбы (некоторые параметры) |
Условное изображение резьбы |
Стандарт |
Примеры обозначения | Примеры обозначения резьбового соединения |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Метрическая |
|
|
|
|
|
| 2 | Метрическая коническая |
|
|
|
|
|
| 3 | Трубная цилиндрическая |
|
|
|
|
|
| 4 | Трубная коническая |
|
|
|
|
|
| 5 | Коническая дюймовая |
|
|
|
|
|
| 6 | Трапецеидальная |
|
|
|
|
|
| 7 | Упорная |
|
|
|
|
|
Продолжение таблицы 1.2.1
| 8 | Круглая |
|
|
|
|
|
| 9 | Прямоугольная |
|
|
1.2.1. Метрическая резьба
Метрическая резьба (см. табл.1.2.1) является основным типом крепежной резьбы. Профиль резьбы установлен ГОСТ 9150–81 и представляет собой равносторонний треугольник с углом профиля α = 60°. Профиль резьбы на стержне отличается от профиля резьбы в отверстии величиной притупления его вершин и впадин. Основными параметрами метрической резьбы являются: номинальный диаметр – d(D) и шаг резьбы – Р, устанавливаемые ГОСТ 8724–81.
