Реферат: Расчет одноступенчатого редуктора
Замером определяем расстояния
a1=30 мм ; a2=48 мм ; a3=33 мм ; a4=64 мм
4. Проверка долговечности подшипников.
Ведущий вал
Расчётная схема
a1=30 мм
а2=48 мм
Рr1=203.5 Н
Pa1=74 Н
P=1678.3 Н
Определение реакций опор
в вертикальной плоскости
рис. 3 Расчётная схема
ведущего вала.
Проверка:

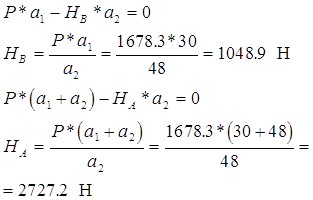

Определение реакций опор в горизонтальной плоскости
Проверка:
Определение эквивалентных нагрузок
[3] , где X,Y
- коэффициенты радиальной и осевой
нагрузок соответственно;
Kv - коэффициент учитывающий вращение колец подшипников;
Fr - радиальная нагрузка, Н;
КБ - коэффициент безопасности;
Кт - температурный коэффициент
,
где Нi, Vi - реакции
опор в горизонтальной и вертикальной плоскостях соответственно, Н
Осевые составляющие радиальных реакций конических подшипников
[1]
здесь для подшипников 7203 параметр осевого нагружения e = 0.31
В нашем случае S1>S2; Fa>0, тогда Pa1=S1=706.2 H
Pa2=S1+Pa=271+74=345 H
X=0.4 Y=1.97
Расчётная долговечность, млн. об.
Расчётная долговечность, ч
, где n = 1500
частота вращения ведущего вала.
Расчёт ведомого вала
Определение реакций опор в
вертикальной плоскости
рис. 4 Расчётная схема
ведомого вала.
Проверка:
Определение реакций опор в горизонтальной плоскости.

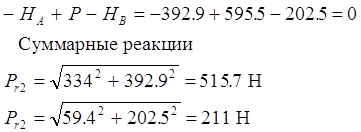

Проверка:
Осевые составляющие радиальных реакций конических подшипников
В нашем случае S1>S2; Fa>0, тогда Pa1=S1=63 H
Pa2=S1+Pa1=63+203.5=266.5 H
Так как в качестве опор ведомого вала применены одинаковые подшипники 7204 , то долговечность определим для более нагруженного подшипника.
, по этому осевую нагрузку следует
учитывать.
Эквивалентная нагрузка
Pэ=0.4*515.7+1.67*266.5=0.7 кН
Расчётная долговечность, млн. об.
[1]
Расчётная долговечность, ч
здесь n = 536 об/мин - частота вращения ведомого вала
Полученная долговечность более требуемой. Подшипники приемлемы.
5. Уточнённый расчёт валов.
Нормальные напряжения от изгиба изменяются по симметричному циклу, а касательные от кручения по пульсирующему
5.1 Выбор материала вала
Предварительно примем углеродистую сталь обычного качества, Ст5, для которой предел временного сопротивления db=500 МПа
5.2 Определение изгибающих моментов
Ведущий вал
У ведущего вала определять коэффициент запаса прочности в нескольких сечениях нецелесообразно, достаточно выбрать одно сечение с наименьшим коэффициентом запаса, а именно сечение в месте посадки подшипника, ближайшего к шестерне (см. Рис.3). В этом опасном сечении действуют максимальные изгибающие моменты My и Mx и крутящий момент Mz = Т2. Концентрация напряжений вызвана напрессовкой внутреннего кольца подшипника на вал.
a1=14 мм;
а2=48 мм
Рr=203,5 Н;
Ра=74 Н ;
Р=1678,3 Н
Vа=308,5 Н;
Vв=105 Н;
Hа=2727,2 Н;
Hв=1048,9 Н;
Ma=10,582 Н*м
Построение эпюры Мy (рис. 5)
0£y£a1 My=-Pa*x+Ma;
y=0 My=Ma
y=a1 My=- Pr*a+Ma=-50,468 Н*м
0£y£a2 My=-Vв*y=-50,468 Н*м
Построение эпюры Мx (рис. 5)
0£x£a1 Mx=-P*x
0£x£a2 Mx=-Hв*x
x=0 Mx=0
x=a1 Mx=- P*a1=-50,349 Н*м
x=0 Mx=0
рис. 5 Эпюры моментов x=a2 Mx=- Hв*a2=-50,349 Н*м
Ведомый вал
а3=33 мм;
а4=64 мм
Рr=74 Н;
Ра=203,5 Н;
Р=595,5 Н
Vа=133,4 Н;
Vв=-59,4 Н;
Hа=393,9 Н;
Hв=202 Н;
Ma=82,0105 Н*м
Построение эпюры Мy (рис. 6)
0£y£a3 My=Vв*y
y=0 My=0
y=a3 My=Va*a3=44,022 Н*м
0£y£a4 My=Vв*y
y=0 My=0
y=a4 My=Va*a4=-38,016 Н*м
Построение эпюры Мx (рис. 6)
0£x£a3 Mx=-Ha*x
x=0 Mx=0
x=a3 Mx=- Ha*a3=-129,657 Н*м
0£x£a4 Mx=-Hв*x
x=0 Mx=0
рис. 6 Эпюры моментов x=a4 Mx=- Hв*a4=-129,657 Н*м
5.3 Определение суммарного изгибающего момента в опасном сечении
5.4 Определение осевого момента сопротивления сечения
[1]
5.5 Амплитуда нормальных напряжений
[1]
5.6 Определение полярного момента сопротивления
