Реферат: Производство фанеры
Реферат: Производство фанеры
Государственный комитет по высшему образованию Российской федерации
Самарская Государственная Архитектурно-строительная Академия
Кафедра производства строительных материалов и конструкций
КУРСОВАЯ РАБОТА
по предмету:
“Технология стеновых материалов”
на тему “Производство фанеры”
Выполнил: студент 5 курса
гр. 3Т-43
Белокозов К. Г.
Проверил: Коннова Л. С.
САМАРА 1998 г.
Содержание проекта:
1. Классификация.
2. Требования и номенклатура продукции.
3. Описание существующего способа производства:
а) Сырье и материалы.
б) Технологический процесс изготовления древесины.
4. Технологические расчеты.
а) Расчет сырья и складов.
б) Расчет производительности по переделам и описанию технологии.
в) Расчет складов готовой продукции.
5. Мероприятия по охране труда и эксплуатации.
6. Графическая часть – технологическая схема производства.

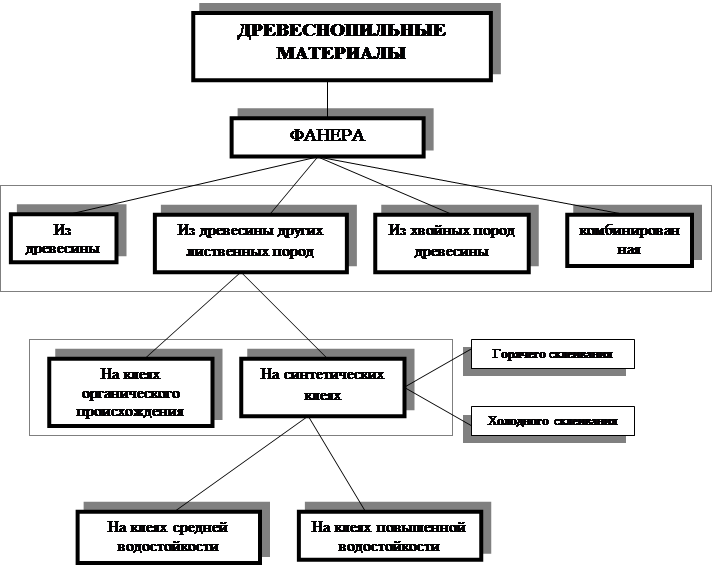

Классификация древеснопильных материалов
Фанера представляет собой слоистый материал, состоящий из склеенных между собой листов лущеного шпона, нередко в композиции с другими материалами. В листе фанеры различают наружные (лицевой и оборотный) и внутренние слои шпона, отличающиеся качеством и иногда породой древесины. В основу классификации фанеры положен ряд конструктивных и технологических признаков, определяющих эксплуатационные качества каждого ее вида.
Фанера общего назначения. Фанеру общего назначения изготовляют из трех и более слоев шпона и используют в производстве мебели, тары, в строительстве, а также в ряде других отраслей.
В зависимости от вида применяемого клея фанера выпускается следующих марок: ФСФ—фанера повышенной водостойкости, с применением фенолоформальдегидных клеев; ФК—фанера средней водостойкости, с применением карбамидоформаль-дегидных клеев; ФБА—фанера средней водостойкости, с применением альбуминоказеиновых клеев.
Обычно фанеру выпускают с нечетным числом слоев шпона, причем направление волокон древесины в смежных слоях взаимно перпендикулярно. При четном количестве слоев шпона два средних слоя должны иметь одинаковое направление волокон. Шпон наружных (лицевого и оборотного) и внутренних слоев фанеры изготавливают из древесины различных пород в соответствии с ГОСТ 99—75. Фанера считается изготовленной из древесины той породы, из которой изготовлены наружные ее слои. Симметрично расположенные относительно продольной оси сечения фанеры слои шпона должны быть одной породы и одинаковой толщины.
В зависимости от качества шпона своих наружных слоев фанера делится на пять основных сортов: А/АВ, АВ/В, В/ВВ, ВВ/С, С/С. Допускается изготовлять фанеру со следующим сочетанием лицевых слоев: А/В, А/ВВ, АВ/ВВ, В/С. Фанеру выпускают нешлифованной и шлифованной с одной или двух сторон. Шероховатость нешлифованной фанеры из древесины лиственных пород не более 200 мкм, шлифованной не более 80 мкм, а из хвойной древесины — соответственно не более 300 и 200 мкм.
Влажность фанеры марок ФСФ и ФК должна быть 5—10 %, марки ФБА 6—15 %. Фанера для производства мебели должна иметь влажность 6—10 %. Показатели качества склеивания шпона из древесины разных пород при изготовлении фанеры приведены в табл. 1.
Фанеру выпускают длиной 2440—1220 мм, шириной 1525— 725 мм и толщиной 1,5—18 мм. При длине одной из сторон более 1800 мм фанеру называют большеформатной. Фанеру, у которой больший размер совпадает с продольным направлением волокон шпона наружных слоев, называют продольной, в противном случае — поперечной.
Фанера строительная. Строительную фанеру изготовляют из шпона хвойных пород—сосны и лиственницы толщиной 2— 4,5 мм, а также комбинированную. Комбинированную фанеру изготовляют с чередующимися слоями шпона из древесины хвойных пород толщиной 2 мм и более и березового шпона толщиной 1,5 мм и более или только из чередующихся слоев березового шпона этих толщин. Наружные слои фанеры изготавливают из березового шпона толщиной 1 мм. Такая конструкция пакета дает высокое качество склеивания и поверхность фанеры.
Фанеру из древесины хвойных пород по качеству наружних слоев подразделяют на шесть видов и предназначают под прозрачную и непрозрачную отделку или для применения в скрытых от обрезания конструкциях. Комбинированную фанеру выпускают семи сортов.
Строительную фанеру изготавляют в основном на клеях высокой водостойкости ФСФ, а также марки ФК. Влажность фанеры ФСФ до 12%, а марки ФК до 10%.
Фанеру изготавляют шлифованной и нешлифованной. Шероховатость шлифованной фанеры из древесных хвойных пород до 200 мкм, комбинированной - до 70 мкм, а нешлифованной соответственно до 300 мкм и до 200 мкм.
Строительную фанеру выпускают в основном большеформатной, размером 2440*1220 мм, хотя предусмотрено изготовление ее и с такими размерами, как фанеры общего назначения. Строительная фанера отличается большой толщиной - от 8 до 19 мм.
Фанера из древесины хвойных пород предназначена для изготавления сооружений каркасного, сборно-щитового, передвижного типов: для строительства деревянных домов и сооружений, в вагоностроении. Комбинированная фанера используется в деревянном домостроении в качестве оьшивного материала.
Фанера из березового, реже из ольхового, а также шпона из древесины хвойных пород производится для экспорта. К ней предъявляются особые требования в отношении качества, определяемого качеством применяемого шпона.
Фанера березовая авиационная. Фанера березовая авиационная состоит из трех и боле слоев относительно тонкого березового высококачественного шпона. Ее применяют при изготовлении легких летательных аппаратов, в производстве музыкальных инструментов и т. п., когда от фанеры требуются гарантированные конструкционные свойства.
В зависимости от вида применяемого клея получают фанеру следующих марок: БП-А— с применением бакелитовой пленки А; БП-В—с применением бакелитовой пленки В; БС-1—с применением смолы марки СФЖ-3011; БПС-1В—при толщине фанеры 2, 2,5 и 3 мм—с применением бакелитовой пленки В, при толщине фанеры 4, 5 и 6 мм—с применением для склеивания наружных слоев шпона бакелитовой пленки В, а для внутренних—смолы марки СФЖ-3011. Слои шпона при изготовлении фанеры марок БП-А, БП-В и БС-1 располагаются с взаимно перпендикулярным направлением волокон. В фанере марки БПС-1В каждый наружный слой состоит из двух слоев шпона, имеющих параллельное направление волокон.
В зависимости от показателя предела прочности при растяжении вдоль волокон фанера марок БП-А, БП-В и БС-1 выпускается I и II сортов; фанера марки БПС-1В—только I сорта. Предел прочности при растяжении увеличивается с уменьшением толщины фанеры и составляет 65—95 МПа для фанеры I сорта и 50—82,5 МПа—II сорта. Предел прочности фанеры при скалывании по клеевому слою после кипячения в воде в течение 1 ч также увеличивается с уменьшением ее толщины и составляет 1,6—2 МПа. Шероховатость фанеры должна быть не более 100 мкм, влажность 5—9 %. Фанеру изготовляют длиной 1000—1525 мм, шириной 800— 1525 мм с градацией размеров 25 мм. Толщина фанеры марок ЦП-А и БП-В—1-3 мм, марки БС-1-3-12 мм, марки БПС-—2—6 мм.
Фанера бакелизированная. Фанеру бакелизированную изготавливают склеиванием листов березового лущеного шпона при взаимно перпендикулярном направлении волокон в смежных слоях фенолоформальдегидным смолами.
В зависимости от вида применяемого клея и способа его нанесения на шпон фанера подразделяется на следующие марки: ФСБ и ФБС1, у которой наружние слои пропитаны или на них нанесена спирторастворимая смола; ФБВ и ФБВ1, у которых наружние слои пропитаны или на них нанесена водорастворимая смола, а на внутренние слои нанесена спирторастворимая смола, причем в фанере этих марок допускается не наносить смолу на поперечные слои шпона, расположенные симметрично относительно центрального.
Для изготовления фанеры применяют шпон, соответствующий ГОСТ 99-75, сортов В для наружних и ВВ - для внутренних слоев. Для внутренних слоев фанеры с индексом “1” используют менее качественный шпон. Склеивают шпон бакелитовым лаком марки СБС-1 или смолой марки СФЖ-3011.
Бакелезированную фанеру изготавливают при относительно высоком давлении с применением довольно большого количества клея, поэтому она обладает высокой прочностью, плотностью и формоустойчивостью. Наиболее высокими прочностными качествами обладает фанера ФБС, наименьшими - фанера всех марок с индексом “1”. Предел прочности при растяжении вдоль волокон наружних слоев фанеры 60-90 Мпа; предел прочности при статистическом изгибе поперек волокон наружних слоев 65-80 Мпа, вдоль волокон 80-120 Мпа; предел прочности при скалывании по клеевому слою после кипячения в течение 1ч - 1,5-1,8 Мпа. Плотность фанеры 1200 кг/м3, а влажность зависит от толщины: при толщине 5-7 мм она равна 6%, при толщине 10-18 мм - 8%. Бакелизированную фанеру выпускают длиной 7700-1500 мм, шириной 1550-1200 мм и толщиной 5-18 мм.
Фанеру марок ФБС и ФБС1 применяют в конструкциях машино- и судостроения, в строительных конструкциях, работающих в атмосферных условиях и в помещениях; фанеру марок ФБВ и ФБВ1 - в конструкциях машиностроения и строительных, работающих внутри помещений; фанеру марок ФБС-А и ФБС1-А - в автомобилестроении для внутренних конструкций.
Фанера облицовочная. Это вид фанеры, состоящей из трех или более слоев лущеного шпона, у которой один или оба наружних слоя изготовлены из облицовочного материала. Облицовывание выполняется или при склеивании пакета или как самостоятельный процесс.
