Исходные данные
Тип станка - вертикально фрезерный.
Параметры:
| Приведенный диаметр заготовки |
dпр |
мм | 160 |
| Максимальная длина заготовки |
Lmax |
мм | 930 |
| Максимальное количество оборотов |
nmax |
мин-1 |
2000 |
| Минимальное количество оборотов |
nmin |
мин-1 |
40 |
| Продольная подача максимальная |
Sп max |
мм/мин | 1600 |
| Продольная подача минимальная |
Sп min |
мм/мин | 50 |
| Максимальная глубина резания |
tmax |
мм | 3.0 |
| Среднее арифметическое значение диаметров шеек валов |
dс max |
мм | 40 |
| Среднее арифметическое значение диаметра шпинделя |
dс min |
мм | 82.5 |
| Количество ступеней оборотов шпинделя |
Zn |
18 | |
| Количество ступеней подач |
Zs |
16 |
Кинематический расчет привода главного движения со
ступенчатым регулированием.
1. Определяем диапазон регулирования чисел оборотов шпинделя по формуле.
Rn = nmax / nmin ,
где nmax , nmin - соответственно максимальное и минимальное числа оборотов шпинделя
приведенные в таблице, мин-1
Rn = 2000 / 40 = 50
2. Определяем знаменатель геометрического ряда чисел оборотов шпинделя:
lgj = lgRn / Zn - 1
где Zn - количеств ступеней чисел оборотов шпинделя
lgj = lg50 / 18-1 = 0.0999
Из приложения 1 выбираем ближайшее стандартное значение для j
j = 1.26
3. По значению j выбираем стандартный ряд чисел оборотов
| 2000 | 1600 | 1250 | 1000 | 800 | 630 | 500 | 400 | 315 |
| 250 | 200 | 160 | 125 | 100 | 80 | 63 | 50 | 40 |
4. На основе имеющихся величин Zn и j выбираем оптимальный структурный вариант привода
Zn = p1(x1) x p2(x2) x ... x pn(xn)
где p1,pn - количество различных передач в каждой группе
x1,xn - характеристика группы передач
18 = 3(1) x 3(3) x 2(9)
Значения x1, x2, xn для j = 1.26 должны удовлетворять условию
для понижающих передач x1 = 6
для понижающих передач x2 = 3
5. По выбранному оптимальному структурному варианту привода строим структурную сетку.

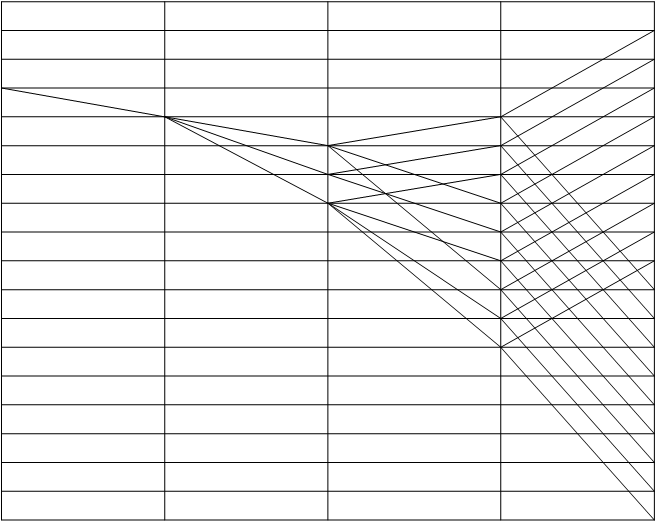

6. Задаемся частотой вращения электродвигателя nдв = 1460 об/мин и строим структурный
график чисел оборотов привода главного движения.
7. Определим передаточное отношение в каждой группе передач по формуле:
i = j±u
где j - принятый знаменатель ряда чисел оборотов
u - количество интервалов
in1 = 1000 / 1460 = 0.69
i1 = j-1 = 1.26-1 = 0.79
i2 = j-2 = 1.26-2 = 0.63
i3 = j-3 = 1.26-3 = 0.5
i4 = j-1 = 1.26-1 = 0.79
i5 = j-2 = 1.26-2 = 0.63
i6 = j-5 = 1.26-5 = 0.32
i7 = j3 = 1.263 = 2
i8 = j-6 = 1.26-6 = 0.25
8. Определяем число зубьев передач и диаметры шкивов клиноременной передачи
Расчет чисел зубьев выполняем по стандартной сумме зубьев.
zвщ = åz / 1+(1/j±u)
zвд = åz - zвш
Первая группа передач åz = 93
z1вщ = 93 / 1+1.26 = 41 z1вд = 93 - 41 = 52 i1` = 41 / 52 = 0.788
z2вщ = 93 / 1+1.262 = 36 z2вд = 93 - 36 = 57 i2` = 36 / 57 = 0.63
z3вщ = 93 / 1+1.263 = 31 z3вд = 93 - 31 = 62 i3` = 31 /62 = 0.5
Вторая группа передач åz = 120
z4вщ = 120 / 1+1/1.26 = 67 z4вд = 120 - 67 = 53 i4` = 67 / 53 = 1.264
z5вщ = 120 / 1+1.262 = 46 z5вд = 120 - 46 = 74 i5` = 46 / 74 = 0.721
z6вщ = 120 / 1+1.265 = 29 z6вд = 120 - 29 = 91 i6` = 29 / 91 = 0.318
Третья группа передач åz = 150
z7вщ = 150 / 1+1.1.263 = 100 z6вд = 150 - 100 = 50 i6` = 100 / 50 = 2
z8вщ = 150 / 1+1.266 = 30 z6вд = 150 - 30 = 120 i6` = 30 / 120 = 0.25
9. Определяем фактические значения частот вращения шпинделя и относительные погрешности
Dnдоп = ± (1 - nшп. факт / nшп. станд ) * 100% £ ± 10(j-1), %
где Dnдоп - относительная погрешность
Dnдоп = ± 10 (1.26 - 1) = 2.6 %
Подставляя значения формулу фактического значения получаем:
П1ф = 1460 * in1` * i1` * i4` * i7`
П1ф = 1460 * 0.69 * 0.79 * 1.26 * 2 = 1991.97 DП = 1- 1991.97/2000* 100 = 0.4%
Аналогично производим вычисления и с другими значениями, результаты сводим в таблицу.
|
Пф1 |
999.954 * i1` * i4` * i7` |
1991.97 | 0.4 % |
|
Пф2 |
999.954 * i2` * i4` * i7` |
1592.26 | 0.5 % |
|
Пф3 |
999.954 * i3` * i4` * i7` |
1263.94 | 1.1 % |
|
Пф4 |
999.954 * i1` * i5` * i7` |
978.65 | 2.1 % |
|
Пф5 |
999.954 * i2` * i5` * i7` |
782.424 | 2.2 % |
|
Пф6 |
999.954 * i3` * i5` * i7` |
620.97 | 1.4 % |
|
Пф7 |
999.954 * i1` * i6` * i7` |
501.1 | 0.2 % |
|
Пф8 |
999.954 * i2` * i6` * i7` |
400.66 | 0.3 % |
|
Пф9 |
999.954 * i3` * i6` * i7` |
317.98 | 0.9 % |
|
Пф10 |
999.954 * i1` * i4` * i8` |
248.9 | 0.2 % |
|
Пф11 |
999.954 * i2` * i4` * i8` |
199.07 | 0.2 % |
|
Пф12 |
999.954 * i3` * i4` * i8` |
157.99 | 0.3 % |
|
Пф13 |
999.954 * i1` * i5` * i8` |
122.33 | 2.1 % |
|
Пф14 |
999.954 * i2` * i5` * i8` |
97.8 | 2.2 % |
|
Пф15 |
999.954 * i3` * i5` * i8` |
78.6 | 2.4 % |
|
Пф16 |
999.954 * i1` * i6` * i8` |
62.6 | 0.5 % |
|
Пф17 |
999.954 * i2` * i6` * i8` |
50.08 | 0.1 % |
|
Пф18 |
999.954 * i3` * i6` * i8` |
39.8 | 0.4 % |
