Реферат: Организация конструкторской подготовки производства

Государственная система стандартизации, установив ос­новные положения в этой области, предусматривает следую­щие категории стандартов: государственные стандарты (ГОСТ), отраслевые стандарты (ОСТ) и стандарты предприя­тий (СТП).

ГОСТ - одна из основных категорий стандартов, установ­ленных государственной системой стандартизации.

ОСТы устанавливаются на продукцию, не относящуюся к объектам государственной стандартизации, например на тех­нологическую оснастку, инструмент, специфические для дан­ной отрасли технологические процессы, а также на нормы, правила, требования, термины и обозначения, регламентация которых необходима для обеспечения взаимосвязи в произ­водственно-технической деятельности предприятий и органи­заций отрасли. ОСТы обязательны для всех предприятий и организаций данной отрасли.

Стандарты предприятий устанавливаются на продукцию одного или нескольких предприятий (заводов).

Основной задачей заводской стандартизации является создание максимального числа сходных, геометрически по­добных либо аналогичных элементов в изделиях не только од­ного, но и различного назначения.

Заводская стандартизация значительно упрощает, удешев­ляет и ускоряет технологическую подготовку и является важ­ной предпосылкой стандартизации технологической оснастки.

Стандарт - это устойчивый образец, он закрепляет дости­жения в области технического прогресса и новой техники, ко­торые разработаны, проверены и могут быть применены в широком масштабе в промышленности, на транспорте, в сель­ском хозяйстве. Он является строго обязательным. При про­ектировании новых машин в первую очередь должны быть при­менены изделия и нормы из государственных стандартов.

В процессе проектирования конструктор обязан широко использовать все стандарты, относящиеся к проектируемому объекту. Особенно эффективно применение стандартных де­талей, узлов и агрегатов, изготовляемых в централизованном порядке на специализированных заводах. К числу основных методов конструктивной стандартизации относятся: внедре­ние конструктивных стандартов (нормалей); создание пара­метрических рядов (гамм) машин; агрегатирование; обеспе­чение конструктивной преемственности.

Внедрение конструктивных стандартов на заводах прово­дится по двум направлениям:

1) разработка и внедрение стан­дартов;

2) нормализационный контроль (нормоконтроль чер­тежей и других конструкторских документов).

Разработка стандартов основывается на систематизации и обобщении передового конструкторского опыта, отражен­ного в государственных, отраслевых и заводских стандартах; в свободных таблицах применяемости отдельных марок метал­лов, подшипников, крепежных деталей, конструктивных эле­ментов (модели зубчатых колес, допуски и посадки, резьбы и др.); в результатах лабораторных и эксплуатационных испы­таний узлов, деталей; в данных нормализационного контроля.

Введение нормоконтроля имеет большое воспитательное и организующее значение. Нормоконтроль стимулирует у конст­рукторов уважение к стандартам и унификации. Еще одна за­дача нормоконтроля - проверка правильности выполнения кон­структорских документов в соответствии с требованиями ЕСКД.

Создание параметрических рядов (гамм) - один из наибо­лее эффективных методов конструирования изделий. Под па­раметрическим рядом подразумевается совокупность изго­товляемых на данном заводе или в данной отрасли машин, приборов или иного оборудования одного эксплуатационного назначения, аналогичных по кинематике или по рабочему про­цессу, но различных по габаритам, мощностным или эксплуа­тационным параметрам.

Каждый параметрический ряд имеет свое основание (ба­зовая модель) и полученные от этого основания производные. Конструирование начинается с выбора основания.

Агрегатирование - это форма унификации, состоящая в том, что создаются ряды унифицированных узлов и агрегатов, используемые для создания разнообразных изделий. Агрега­тирование позволяет создавать сборно-разборное оборудо­вание, состоящее из взаимозаменяемых нормализованных элементов, при необходимости оно может быть разобрано, а входящие в него агрегаты использованы в новых сочетаниях для создания другого оборудования. При этом в десятки раз сокращается число типов и размеров основных элементов кон­струкции оборудования.

Обеспечение конструктивной преемственности - другой (после агрегатирования) метод конструктивной стандартиза­ции и унификации, под которой подразумевается применение в конструкции нового изделия, узлов и деталей ранее освоен­ных изделий, которые хорошо зарекомендовали себя в рабо­те и применение которых не отразится на качестве новых кон­струкций.

Степень стандартизации и унификации может быть охарак­теризована следующими основными показателями: коэффи­циентом стандартизации, коэффициентом унификации изде­лия, коэффициентом преемственности и др.

Научно-техническое и организационно-методическое ру­ководство работами по стандартизации на предприятиях осу­ществляет конструкторско-технологическое бюро стандарти­зации. Основные его задачи следующие:

а) организация раз­работки и внедрения стандартов и других документов по стан­дартизации на производимую продукцию;

б) обеспечение со­ответствия показателей и норм, устанавливаемых в стандар­тах и других документах по стандартизации, требованиям на­учно-технического прогресса и действующего законодатель­ства;

в) осуществление нормоконтроля технической докумен­тации, разрабатываемой предприятием.

Организация чертежного хозяйства на предприятии

Важнейшие задачи организации чертежного хозяйства заключаются в обеспечении порядка в хранении и обраще­нии чертежей и другой технической документации, в сво­евременном обеспечении ими цехов и рабочих мест, в под­держании строгой конструкторской и технологической дис­циплины.

Организация чертежного хозяйства основывается на еди­ной системе классификации документации, которая предусматривает единые принципы классификации и индексации изделий и документации, определенный порядок хранения, учета и дублирования документации, а также порядок вне­сения изменений.

Классификация и индексация чертежей и другой техничес­кой документации проводятся по объектам изготовления, по стадиям конструкторской подготовки производства, по целе­вому назначению и характеру использования.

По объекту изготовления выделяются чертежи изделий основного производства, чертежи изделий вспомогательного производства (инструмента, приспособлений, моделей, штам­пов и др.); технологические чертежи, изображающие поковки, штамповки и другие заготовки. ГОСТ 2.101-68 предусматри­вает деление объектов по видам на детали, сборочные едини­цы, комплексы (два или более изделий, не соединенных сбо­рочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций) и комплекты (набор изделий, имеющих общее эксплуатационное назначе­ние вспомогательного характера, например, комплект инст­румента к машине).

По стадиям конструкторской подготовки документы мо­гут быть проектами, выполняемыми в процессе проработ­ки многочисленных вариантов на разных стадиях проекти­рования, и рабочими чертежами, предназначенными для изготовления изделий, а также его эксплуатации. В соот­ветствии с этим все конструкторские документы подраз­деляются на чертежи эскизного, технического и рабочего проектирования.

По целевому назначению и характеру использования все конструкторские документы подразделяются на оригина­лы (авторские документы, выполненные на любом матери­але и предназначенные для изготовления подлинников), подлинники (документы, оформленные подлинными под­писями и выполненные на материале, позволяющем вос­произведение копий), дубликаты (копии подлинников, обеспечивающие идентичность воспроизведения подлин­ника, позволяющие снятие с них копии), копии (докумен­ты, выполненные способом, обеспечивающим их идентич ность подлиннику или дубликату, предназначены для не­посредственного использования в производстве).

Для удобства учета и пользования всем чертежам присва­ивается индекс. Индексация чертежей - это условное обозна­чение, обычно цифровое. В соответствии с ГОСТом, как пра­вило, используется единая обезличенная система индексации, основанная на десятичной классификации всех чертежей из­делий и их частей (от 0 до 9). Все чертежи деталей, узлов, бло­ков, изделий делятся на 10 классов, классы на 10 подклассов, подклассы на 10 групп, группы на 10 подгрупп, подгруппы на виды деталей.

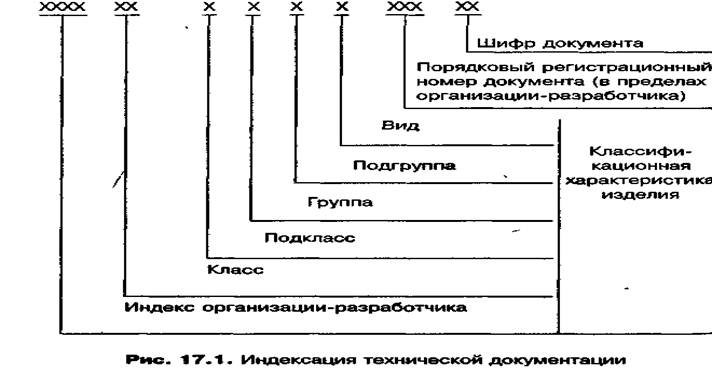

Индекс чертежа состоит из различительного индекса пред-приятия, классификационной характеристики изделия, поряд-кового регистрационного номера документа (в пределах opгaнизации-разработчика) и шифра документа (рис. 17.1).

Хранение, учет и дублирование чертежей и другой техни­ческой документации на заводе осуществляются в соответ­ствии с "Правилами учета и хранения" в отделе технической документации. В этот отдел входят: бюро подлинников и дуб­ликатов (архив), где хранятся названные документы поформат-но в порядке возрастания номеров и выдаются только для из­готовления копий и дубликатов, внесения изменений и для восстановления при их износе; бюро копий, осуществляющее прием, регистрацию, выдачу, а также учет состояния и движе­ния копий документов, учет применяемости документов; бюро внесения изменений в документацию, осуществляющее изме­нения в конструкторской документации и учет внесения изме­нений; цех размножения документов, где размножаются, бро­шюруются и переплетаются конструкторские документы; бюро комплектации, где комплектуются документы после их размно­жения.

Архивные документы (оригиналы) отражают первоначаль­ное состояние конструкции после утверждения ее заказчиком. В эту документацию изменения не вносятся. Подлинники и дубликаты служат для справок и сверок, изготовления копий, в них вносят изменения по установленному порядку, на руки их не выдают, пользуются ими только в помещении архива и бюро внесения изменений.
