   Реферат: Курсовой по механике

Реферат: Курсовой по механике

Зміст

1 Загальна частина

2 Розрахункова частина

2.1 Вибір електродвигуна, кінематичний і

силовий розрахунок привода

2.2 Вибір матеріалів зубчастих колес

2.3 Розрахунок зубчастих передач

2.4 Проектний розрахунок валів

2.5 Конструювання зубчастих колес

2.6 Конструктивні розміри корпусу редуктора

2.7 Ескізне компонування

2.8 Підбір підшипників і перевірка Їх за

динамічною вантажопідйомністю

2.9 Перевірка міцності шпоночних з’єднань

2.10 Уточнений розрахунок валів

2.11 Вибір посадок основних з’єднань

2.12 Вибір і розрахунок муфт

2.13 Вибір змазки

2.14 Збірка редуктора

3 Техніка безпеки та охорона навколишнього

середовища

Список використаних джерел

Додаток А. Завдання на курсовий проект

Додаток Б. Ескізне компонування

Додаток В. Ескіз вала

Додаток Г. Ескіз колеса

1 Загальна частина

Опис редуктора

Привод складається з електродвигуна, муфти, відкритої ремінної передачі, одноступінчатого горизонтального циліндричного косозубого редуктора.

Редуктор – це механізм, який служить для зниження кутових швидкостей і збільшення передавань обертових моментів.

Переваги косозубого редуктора:

-     висока міцність зубців;

-     плавність ходу;

-     безшумність роботи.

Недоліки:

- наявність осьової сили Fа, що намагається зрушити колесо вздовж осі вала;

- складність і дорожнеча виготовлення.

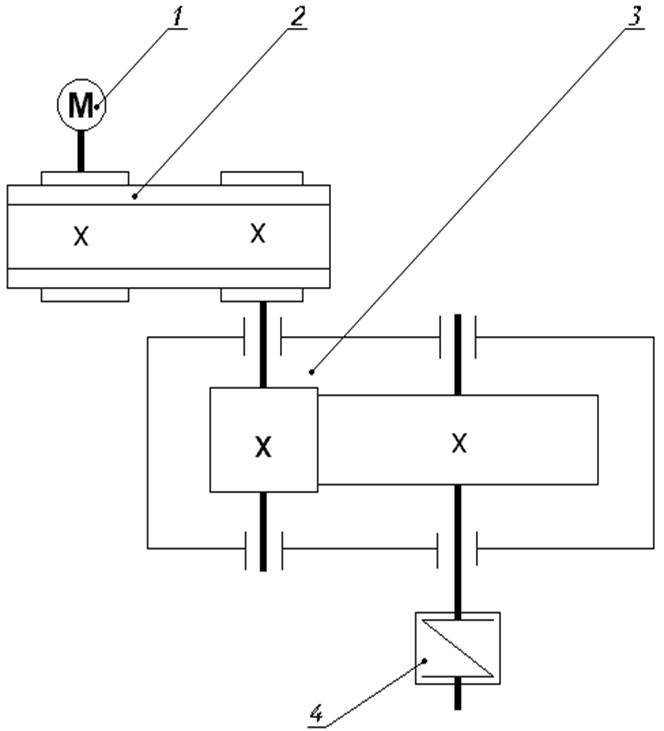

1 – електродвигун;

2 – ремінна передача;

3 – редуктор;

4 – муфта.

Рисунок 1 – Кінематична схема привода

2 Розрахункова частина

2.1 Вибір електродвигуна, кінематичний і силовий розрахунок привода

Визначаємо загальний коефіцієнт корисної дії привода за формулою:

,                                                                        (1)

де - ккд ремінної передачі, , [ 1 ], с. 5;

     - ккд редуктора, , [ 1 ], с. 5;

     - ккд підшипникових вузлів, , [ 1 ], с. 5.

Визначаємо загальне передаточне число привода:

                                                                                (2)

де  - частота обертів вихідного вала;

      - частота обертів вхідного вала.

Визначаємо частоту обертів вхідного вала:

,                                                                              (3)



Вибираємо електродвигун з  , тоді загальне передаточне число привода дорівнює:

.

Загальне передаточне число привода розподіляємо по елементах привода:

                                                                              (4)

де - передаточне число ремінної передачі,, [1], с.36;

     - передаточне число циліндричного косозубого редуктора, , [1], с.36.

Визначаємо відхилення розрахункового передаточного числа від фактичного:

,                                                                  (5)

.

Підбираємо електродвигун попередньо визначаємо потужність на вході вала:

,                                                                              (6)

де  - кутова швидкість

,                                                                                 (7)

 ;

.

Підбираємо електродвигун 4А132М6 з потужністю 7,5 кВт, частотою обертів вала двигуна  , і діаметром вихідного кінця d = 31 мм.

Визначаємо кутову швидкість на кожному валу привода:

,                                                                    (8)

,                                                                                   (9)

 ,

,                                                                                 (10)

 .

Визначаємо частоту обертів кожного вала привода:

,                                                                   (11)

,                                                                                  (12)

 ,

,                                                                                 (13)

 .

Визначаємо обертаючі моменти на кожному валу привода:

,                                                                     (14)

,                                                                              (15)

 ,

,                                                                             (16)

2.2 Вибір матеріалів зубчастих колес

Так як в завданні немає особливих вимог стосовно габаритів передачі, вибираємо матеріали з середніми механічними характеристиками:

- для шестірні Сталь 45, термічна обробка – покращання, твердість HВ 230 ;

- для колеса, Сталь 45, термічна обробка – покращання, але твердість на 30 одиниць нижче HВ 200.

Визначаємо допустиму контактну напругу:

,                                                                      (17)

де  - межа контактної витривалості при базовому

     числі циклів;

      – коефіцієнт довговічності при числі циклів напруги

     більше базового, що має міцне при довготривалій

     експлуатації редуктора, приймають, ;

      - коефіцієнт безпеки, [Sн] = 1,10.

Для вуглецевих сталей з твердістю поверхонь зубців менше НВ 350 і термічною обробкою покращанням:

                                                                      (18)

Для косозубих колес розрахункова допустима контактна напруга:

Страницы: 1, 2, 3, 4, 5, 6
