Реферат: Курсовая работа по технологии швейных изделий

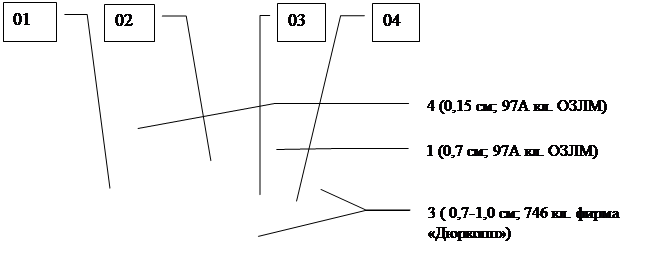

Выноска 3 (без границы): 5 ( 1,0 см; 97А кл. ОЗЛМ) Рис. 3.2.5 Обработка бокового прорезного кармана с листочкой

3.3. Совершенствование методов обработки

таблица 3.3.1

Характеристика усовершенствованных методов обработки и расчет их эффективности

Существующий метод обработки					Проектируемый метод обработки					ПСЗВ,%	ППТ, %
наименование операций	спец-ть	разряд	время, с	оборуд.	наименование операций	спец-ть	разряд	время, с	оборуд.
Обработка кармана с листочкой	М	4	78	маш. 97А кл. ОЗЛМ, ножницы	Обработка кармана с листочкой	С	4	36	маш. 746 кл. “Дюр-копп”	53,85	116,67
Притачивание застежки- молнии	М	3	56	маш. 97А кл. ОЗЛМ	Притачивание застежки- молнии	М	3	27	маш. 852 кл., ПМЗ	51,78	107,41
Притачивание пояса	М	3	129	маш. 97А кл. ОЗЛМ	Притачивание пояса	С	3	94	маш. 852 кл., ПМЗ	27,13	37,23

ПСЗВ = Тс-Тн *100%

Тс

ППТ = Тс-Тн *100%

Тн

3.4. Характеристика оборудования

таблица 3.4.1

Характеристика швейных машин

оборудование, предприятие - изготовитель	тип или класс	тип стежка	макс. частота вращения главного вала	длина стежков, мм	используемый механизм перемещения материала	иглы (ГОСТ 22249-76)	нитки	обрабатываемые материалы	толщина сшиваемого пакета материалов, мм	дополнительные данные
Швейные машины двухниточного челночного стежка
Одноиголь-ная стачивающая машина. ОЗЛМ	97-А	301	5500	до 4	нижняя зубчатая рейка	0052-90 0052-100 0052-110 0052-120	х/б №30,40, 50, 60,80; шелковые №65	костюмные, платьевые ткани из натурал. волокон и смешанных	до 4	оснащена насосом для автомати-ческой смазки механизмов
Швейные машины трехниточного цепного стежка
Одноиголь-ная краеобметоч-ная машина. ПМЗ	851	503	6500	2-4,8	дифферен-циальный (нижние зубчатые рейки)	0204-80 0204-90	х/б №50, 60, 80; шелковые №33,65; лавсановые №33,55л	костюмные, платьевые ткани из натурал. волокон и смешанных с синтетич.	до 4	ширина обме-тывания 3,5,6 мм; требует подключения к пневмосети с давлением 0,3-0,5 Мпа или сети вакуум-отсоса
Швейные машины полуавтоматического действия
Полуавтомат для изготовления прямых петель. «Минерва»	72702 -101	301	3500	-	специаль-ный	1906 №80,90	х/б №50,60,80	костюмные ткани из натурал. волокон и смешанных с синтетич.	до 6	длина петли 10-22 мм, ширина до 5 мм, ши-рина обметы-вания кромок 1-2,5 мм, ширина закрепок 2-5мм, число стежков в закрепке 5-10
Полуавтомат для пришивания сферических пуговиц с ушком. ПМЗ	1595	101	1500	до 5	специаль-ный	0724-90 0724-100 0724-110 0724-120	х/б №50,60,80; шелковые №33	платьевые и костюмные ткани из натурал. волокон и смешанных с синтетич.	до 5	обрезка ниток автоматическая; число проколов 14, последний прокол закре-почный; диа-метр пуговиц 11-24 мм

Кроме того используются:

Полуавтомат 746 кл. фирмы «Дюркопп» для обработки кармана с листочкой.

Двухигольная машина 852 кл. ПМЗ для притачивания пояса и застежки-молнии в брюках.

Машина 2222 кл. промышленного объединения «Промшвеймаш» для выметывания деталей.

таблица 3.4.2

Характеристика приспособлений

марка приспособления	наименование	схема шва	класс машины	область применения
2-33	лапка-рубильник для подгибания среза		97А кл. ОЗЛМ	застрачивание низа жилета
3-57	приспособление для притачивания пояса		852 кл. ПМЗ	брюки
3-61К	приспособление для притачивания застежки-молнии		852 кл. ПМЗ	брюки
