,                    (17)

где -номинальная реактивная мощность СД, квар (8);

               (18)

;                                        (19)

здесь -стоимость потерь, руб/кВт таблица 4;

Таблица 4 Стоимость 1 кВт потерь
Район расположения некоторых объединённых энергосистем	Число рабочих смен	Стоимость 1 кВт потерь , руб/кВт
Центр, Юг, Северо-Запад Средняя Азия Сибирь	1 2 3 1 2 3 1 2 3	52 106 112 64 64 80 85 85 85

 n-число однотипных СД; -реактивная мощность, вырабатываемая СД предварительно, квар. Если СД вводится вновь, то =0 и (18) принимает вид:

.                                            (20)

Для КБ тогда (5.15)

,              (21)

где -мощность КБ, квар; -удельные потери мощности в конденсаторах, кВт/квар (табл. 1); -напряжение на конденсаторной батарее, В; -удельные затраты на установку КБ (см. табл. 1); -постоянная составляющая затрат для КБ

                                                (22)

здесь =0,223-нормативный коэффициент эффективности капитальных вложений в КБ;  и -соответственно стоимость вводного и регулирующего устройства, руб.

Чаще всего при проектировании СЭС ещё не уточнены места установки КУ. Поэтому с достаточной для практических целей точностью можно принимать средние удельные затраты на компенсацию 1 квар =3,5 руб/(квар год).

На предприятиях мощностью более 750 кВА после проведения мер по естественной компенсации нескомпенсированая реактивная нагрузка в сетях до 1 кВ может покрываться как установкой КУ до 1 кВ, так и перетоком реактивной мощности с шин 6-10 кВ, оптимальное соотношение между которыми определяется расчётом.

Источники реактивной мощности напряжением 6-10 кВ более экономичны по сравнению с источниками реактивной мощности на напряжение до 1 кВ. Однако передача реактивной мощности из сети 6-10 кВ в сеть напряжением до 1 кВ может привести к увеличению числа трансформаторов на ТП на , обусловленного их дополнительной загрузкой, передаваемой реактивной мощностью, и соответственно к увеличению потерь электроэнергии в линиях и трансформаторах.

Дополнительные приведённые затраты, руб., увеличиваются:

,                                            (23)

где -стоимость дополнительно устанавливаемых  трансформаторов, руб.

Как правило, стоимость КТП, устанавливаемых на современных промышленных предприятиях, достаточно высока, и поэтому передача избыточной реактивной мощности СД 6-10 кВ в сеть напряжением до 1 кВ является невыгодной.

Чаще всего реактивная мощность СД 6-10 кВ используется для компенсации реактивных нагрузок на стороне 6-10 кВ.

Мощность КУ в сетях напряжением до 1 кВ определяется по минимуму приведённых затрат выбором экономически оптимального числа трансформаторов цеховых ТП и определением дополнительной мощности КУ ниже 1 кВ в целях оптимального снижения потерь в трансформаторах и в сети напряжением 6-10 кВ, питающей эти трансформаторы.

Рассчитанная таким путём мощность компенсации распределяется между всеми трансформаторами цеха пропорционально их реактивным нагрузкам.

При выборе КУ на предприятиях с большим числом трансформаторов решающее значение имеет число устанавливаемых трансформаторов.

Ориентировочное количество необходимых трансформаторов одинаковой оптимальной экономической мощности для покрытия всех электрических нагрузок цеха при неравномерном распределении этих нагрузок по площади цеха и при найденной средней плотности нагрузок цеха  выбирают по выражению

,                              (24)

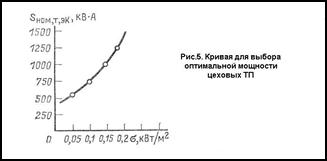

где -полная средняя мощность цеха за максимально загруженную смену, кВА; -оптимальная экономическая номинальная мощность трансформатора, определяемая по (рис. 5); -рекомендуемый коэффициент загрузки трансформаторов (таблица 5); -отношение коэффициентов мощности на стороне вторичного напряжения трансформатора  соответственно после и до компенсации реактивных нагрузок.

Таблица 5. Рекомендуемые коэффициенты загрузки трансформаторов на подстанциях
Характер нагрузки и вид ТП
При преобладании нагрузок I категории на двухтрансформаторных ТП. При преобладании нагрузки II категории на однотрансформаторных ТП и взаимном резервировании трансформаторов по связям вторичного напряжения. При преобладании нагрузки II категории и при наличии централизованного (складского) резерва трансформаторов, а также при нагрузке III категории. На ступенях высшего напряжения СЭС мощных промышленных предприятий (на ГПП, УРП, крупных ПГВ)	0,65-0,7 0,7-0,8 0,9-0,95 0,5-0,55

При равномерно распределённой по площади цеха нагрузке число трансформаторных подстанций

                              (25)

Для выбора наивыгоднейшего числа трансформаторов и мощности КУ следует провести технико-экономическое сравнение вариантов с минимальным числом трансформаторов и с числом трансформаторов, увеличенным на один или два. Для варианта с увеличенным числом трансформаторов следует учитывать затраты на дополнительную установку трансформаторов по (23).

Если на предприятии нельзя увеличить число трансформаторов по условию размещения цехов, способу резервирования и т. п., то определяют минимально возможную мощность трансформатора  по (рис.5). Затем сравнивают варианты установки трансформаторов с минимально возможной мощностью и мощностью трансформатора на ступень выше.

Как правило реактивная нагрузка индуктивного характера в сетях 6-10 кВ создаётся реактивной мощностью ЭП 6-10 кВ и нескомпенсированной в сетях НН 0,4-0,69 кВ реактивной нагрузкой  с учётом потери реактивной мощности в силовых трансформаторах на стороне 6-10 кВ.

Наибольшая реактивная мощность, квар, которая может быть передана из сети 6-10 кВ в сеть напряжением до 1 кВ для покрытия оставшейся нескомпенсированной реактивной мощности в сети до 1 кВ без увеличения числа устанавливаемых трансформаторов  и их коэффициента загрузки,  определяется
