Реферат: Компенсация реактивной мощности

По этой причине в новых «Правилах пользования электрической и тепловой энергией», введённых в действие с 1 января 1982 г., указывается не нормируемое значение коэффициента мощности (0,92-0,95), а та суммарная реактивная мощность компенсирующих устройств, которая должна быть установлена на предприятии согласно заданию энергосистемы. Для стимулирования мероприятий по компенсации реактивной мощности Минэнерго установлена новая шкала скидок и надбавок к тарифу за электроэнергию в зависимости от степени компенсации реактивной мощности у потребителей.

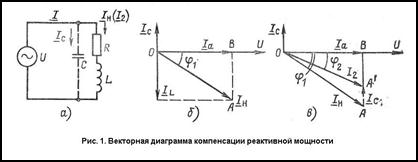

Наглядное представление о сущности компенсации реактивной мощности даёт (рис.1) На (рис 1 а) изображена схема электрической цепи. Пусть до компенсации потребитель имел активную мощность Р, соответственно ток  (отрезок ОВ на рис 1, б) и реактивную мощность от индуктивной нагрузки  с соответствующим током  (отрезок ВА). Полной мощности  соответствует вектор (отрезок ОА). Коэффициент мощности до компенсации . Векторная диаграмма компенсации представлена на (рис.1, в).

После компенсации, т.е. после подключения параллельно нагрузке КУ (конденсатора) с мощностью  (ток ), суммарная реактивная мощность потребителя будет уже  и соответственно снизится угол сдвига фаз с  до  и повысится коэффициент мощности с cos до cos. Полная потребляемая мощность при той же потребляемой активной мощности Р (токе ) снизится с  (ток ) до  (ток ) (отрезок ). Следовательно, в результате компенсации можно при том же сечении проводов повысить пропускную способность сети при активной мощности.

К техническим средствам компенсации реактивной мощности относятся следующие виды компенсирующих устройств: конденсаторные батареи (КБ), синхронные двигатели, вентильные статические источники реактивной мощности (ИРМ).

3.1 Конденсаторные батареи

Наибольшее распространение на промышленных предприятиях имеют конденсаторы (КБ)-крупные (в отличие от конденсаторов радиотехники) специальные устройства, предназначенные для выработки реактивной ёмкостной мощности. Конденсаторы изготовляют на напряжение 220, 380, 660, 6300 и 10500 В в однофазном и трёхфазном исполнении для внутренней и наружной установки. Они бывают масляные (КМ) и соволовые (КС). Диэлектрическая проницаемость совола примерно вдвое больше, чем масла. Однако отрицательная допустимая температура составляет - 10С для соволовых конденсаторов, в то время как масляные могут работать при температуре -40С. Широкое применение конденсаторов для компенсации реактивной мощности объясняется их значительными преимуществами по сравнению с другими видами КУ: незначительные удельные потери активной мощности до 0,005 кВт/квар, отсутствие вращающихся частей, простота монтажа и эксплуатации, относительно невысокая стоимость, малая масса, отсутствие шума во время работы, возможность установки около отдельных групп ЭП и т.д.

Недостатки конденсаторных батарей: пожароопасность, наличие остаточного заряда, повышающего опасность при обслуживании; чувствительность к перенапряжениям и толчкам тока; возможность только ступенчатого, а не плавного регулирования мощности.

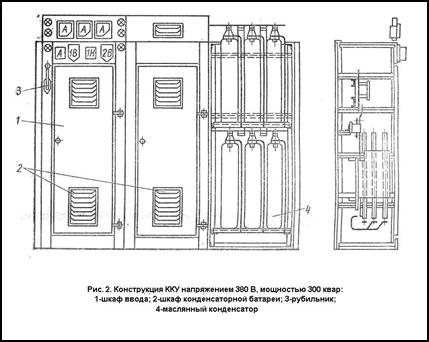

Конденсаторы, как правило, собираются в батареи (КБ) и выпускаются заводами электротехнической промышленности в виде комплектных компенсирующих устройств (ККУ). На (рис. 2) изображён общий вид ККУ напряжением 380 В и мощностью 300 квар.

В таблице 1 приведены технические характеристики некоторых видов комплектных конденсаторных установок.
