Реферат: Технические средства передачи информации
Сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно
получив из кольца запрос.
Пересылка сообщений является очень эффективной, так как большинство
сообщений можно отправлять “в дорогу” по кабельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции.
Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется.

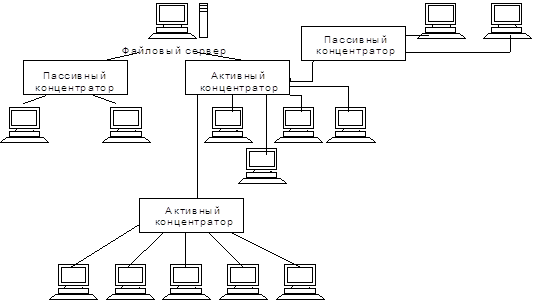

Структура логической кольцевой цепи
Специальной формой кольцевой топологии является логическая кольцевая сеть. Физически она монтируется как соединение звездных топологий. Отдельные звезды включаются с помощью специальных коммутаторов (англ. Hub -концентратор), которые по-русски также иногда называют “хаб”. В зависимости от числа рабочих станций и длины кабеля между рабочими станциями применяют активные или пассивные концентраторы. Активные концентраторы дополнительно содержат усилитель для подключения от 4 до 16 рабочих станций. Пассивный концентратор является исключительно разветвительным устройством (максимум на три рабочие станции). Управление отдельной рабочей станцией в логической кольцевой сети происходит так же, как и в обычной кольцевой сети. Каждой рабочей станции присваивается соответствующий ей адрес, по которому передается управление (от старшего к младшему и от самого младшего к самому старшему). Разрыв соединения происходит только для нижерасположенного (ближайшего) узла вычислительной сети, так что лишь в редких случаях может нарушаться работа всей сети.
4.3. Шинная топология.
При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного дня всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут непосредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.
Шинная топология
Рабочие станции в любое время, без прерывания работы всей вычислительной сети, могут быть подключены к ней или отключены. Функционирование вычислительной сети не зависит от состояния отдельной рабочей станции.
В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet-кaбeль с тройниковым соединителем. Выключение и особенно подключение к такой сети требуют разрыва шины, что вызывает нарушение циркулирующего потока информации и зависание системы.
Характеристики топологий вычислительных сетей приведены в таблице.
|
Характеристики |
Топология |
||
|
Звезда |
Кольцо |
Шина |
|
|
Стоимость расширения |
Незначительная | Средняя | Средняя |
|
Присоединение абонентов |
Пассивное | Активное | Пассивное |
|
Защита от отказов |
Незначительная | Незначительная | Высокая |
|
Характеристики |
Топология |
||
|
Звезда |
Кольцо |
Шина |
|
|
Размеры системы |
Любые | Любые | Ограниченны |
|
Защищенность от прослушивания |
Хорошая | Хорошая | Незначительная |
|
Стоимость подключения |
Незначительная | Незначительная | Высокая |
|
Поведение системы при высоких нагрузках |
Хорошее | Удовлетворительное | Плохое |
|
Возможность работы в реальном режиме времени |
Очень хорошая | Хорошая | Плохая |
|
Разводка кабеля |
Хорошая | Удовлетворительная | Хорошая |
|
Обслуживание |
Очень хорошее | Среднее | Среднее |

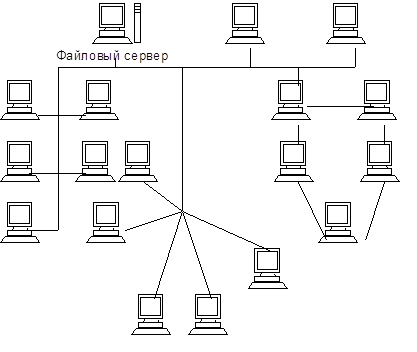

4.4. Древовидная структура ЛВС.
На ряду с известными топологиями вычислительных сетей кольцо, звезда и шина, на практике применяется и комбинированная, на пример древовидна структура. Она образуется в основном в виде комбинаций вышеназванных топологий вычислительных сетей. Основание дерева вычислительной сети располагается в точке (корень), в которой собираются коммуникационные линии информации (ветви дерева).
Вычислительные сети с древовидной структурой применяются там, где невозможно непосредственное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабочих станций соответственно адаптерным платам применяют сетевые усилители или коммутаторы. Коммутатор, обладающий одновременно и функциями усилителя, называют активным концентратором.
5. Модем
Для связи удаленных компьютеров друг с другом используются в основном обычные телефонные сети, которые покрывают более или менее обширные территории большинства государств, - PSTN (Public Switchable Tele-phone Network). Единственная проблема в этом случае - преобразование цифровых (дискретных) сигналов, которыми оперирует компьютер, в аналоговые (непрерывные).
Для решения этой задачи и предназначены устройства, именуемые модемами.
Модем - это периферийное устройство, предназначенное для обмена информацией с другими компьютерами через телефонную сеть. По терминологии ГОСТа они называются УПС (устройства преобразования сигналов). По сути модем образован двумя узлами - модулятором и демодулятором; он выполняет модуляцию и демодуляцию информационных сигналов. Собственно слово "модем" - сокращение от двух других: МОдулятор/ДЕМодулятор.
Другими словами, модулятор модема преобразует поток битов из компьютера в аналоговые сигналы, пригодные для передачи по телефонному каналу связи; демодулятор модема осуществляет обратную задачу - преобразует сигналы звуковой частоты в цифровую форму, чтобы они могли быть восприняты компьютером. Таким образом, данные, подлежащие передаче, преобразуются в аналоговый сигнал модулятором модема <передающего> компьютера. Принимающий модем, находящийся на противоположном конце линии, <слушает> передаваемый сигнал и преобразует его обратно в цифровой при помощи демодулятора. Следовательно, модем является устройством, способным как передавать, так и принимать данные.
Благодаря тому, что в качестве среды передачи данных используются телефонные линии связи, оказывается возможным связываться с любой точкой земного шара.
Современные модемы выполнены на базе специализированных БИС (больших интегральных схем), выполняющих практически все функции модема. Это обеспечивает малые габариты, высокую надёжность и простоту использования модемов.
В последние годы наиболее широко применяются модемы на скорости передачи 2400, 9600 и 14400 бит/с., в то же время указанные виды модемов допускают передачу на пониженных скоростях (1200, 4800, 7200, 12000 бит/с.), а также взаимодействие с основной массой модемов более ранних годов выпуска.
В настоящее время в состав задач, выполняемых модемом, введены функции защиты от ошибок при передаче и функция сжатия данных, что позволило радикально увеличить достоверность и скорость передачи информации. Благодаря сжатию данных фактическая скорость передачи цифровой информации с помощью модемов может быть доведена до 40-60 Кбит/с.
В последнее время модемы становятся неотъемлемой частью компьютера. Установив модем на свой компьютер, вы фактически открываете для себя новый мир. Ваш компьютер превращается из обособленного компьютера в звено глобальной сети.
