Реферат: Технические средства передачи информации

Все ЛВС работают в одном стандарте принятом для компьютерных сетей - в стандарте Open Systems Interconnection (OSI).

Для передачи информации по коммуникационным линиям данные преобразу­ются в це­почку следующих друг за другом битов (двоичное коди­рование с помощью двух состояний:"0" и "1").

Передаваемые алфавитно-цифровые знаки представляются с помо­щью бито­вых комби­наций. Битовые комбинации располагают в определен­ной кодовой таблице, содержащей 4-, 5-, 6-, 7- или 8-битовые коды.

Количество представленных знаков в ходе зависит от количества би­тов, ис­пользуемых в коде: код из четырех битов может представить макси­мум 16 значений, 5-битовый код - 32 зна­чения, 6-битовый код - 64 значения, 7-битовый - 128 значений и 8-битовый код - 256 алфавитно-цифровых зна­ков.

3. Сетевые устройства и средства коммуника­ций.



В качестве средств коммуникации наиболее часто используются витая пара, коаксиальный кабель, оптоволоконные линии. При выборе типа кабеля учитывают сле­дующие показатели:

       • стоимость монтажа и обслуживания,

       • скорость передачи информации,

• ограничения на величину расстояния передачи информации (без дополни­тельных усилителей-повторителей (репитеров)),

       • безопасность передачи данных.

Главная проблема заключается в одновременном обеспечении этих показате­лей, например, наивысшая скорость передачи данных ограничена максимально воз­можным расстоянием передачи данных, при котором еще обеспечивается требуемый уровень защиты данных. Легкая наращивае­мость и простота расширения кабельной системы влияют на ее стоимость.

Витая пара

Наиболее дешевым кабельным соединением является витое двух­жильное про­водное соединение часто называемое "витой парой" (twisted pair). Она позволяет пе­редавать информацию со скоростью до 10 Мбит/с, легко наращивается, однако явля­ется помехонезащищенной. Длина кабеля не может превышать 1000 м при скорости передачи 1 Мбит/с. Преимущест­вами являются низкая цена и бес проблемная уста­новка. Для повышения помехозащищенности информации часто используют экраниро­ванную ви­тую пару, т.е. витую пару, помещенную в экранирующую оболочку, подобно экрану коаксиального кабеля. Это увеличивает стоимость витой пары и при­ближает ее цену к цене коаксиального кабеля.

Коаксиальный кабель

Коаксиальный кабель имеет среднюю цену, хорошо помехозащитен и применя­ется для связи на большие расстояния (несколько километров). Скорость передачи информации от 1 до 10 Мбит/с, а в некоторых случаях может достигать 50 Мбит/с. Ко­аксиальный кабель используется для основ­ной и широкополосной передачи инфор­мации.

Широкополосный коаксиальный кабель

Широкополосный коаксиальный кабель невосприимчив к помехам, легко на­ращива­ется, но цена его высокая. Скорость передачи информации равна 500 Мбит/с. При пе­редачи информации в базисной полосе частот на рас­стояние более 1,5 км требуется усилитель, или так называемый репитер (повторитель). Поэтому суммарное расстоя­ние при передаче информации увеличивается до 10 км. Для вычислительных сетей с топологией шина или дерево коаксиальный кабель должен иметь на конце согласую­щий резистор (терминатор).



Еthernet-кабель

Ethernet-кабель также является коаксиальным кабелем с волновым сопротив­лением 50 Ом. Его называют еще толстый Ethernet (thick) или жел­тый кабель (yellow ca­ble). Он использует 15-контактное стандартное включе­ние. Вследствие помехоза­щищенности является дорогой альтернативой обычным коаксиальным кабелям. Мак­симально доступное расстояние без повторителя не превышает 500 м, а общее рас­стояние сети Ethernet - около 3000  м. Ethernet-кабель, благодаря своей магистральной топологии, ис­пользует в конце лишь один нагрузочный резистор.



Сheapernеt-кабель

Более дешевым, чем Ethernet-кабель является соединение Cheaper­net-кабель или, как его часто называют, тонкий (thin) Ethernet. Это также 50-омный коаксиальный кабель со скоростью передачи информации в десять миллионов бит / с.

При соединении сегментов Сhеарегnеt-кабеля также требуются по­вторители. Вычислительные сети с Cheapernet-кабелем имеют небольшую стоимость и мини­мальные затраты при наращивании. Соединения сетевых плат производится с помо­щью широко используемых малогабаритных байо­нетных разъемов (СР-50). Дополни­тельное экранирование не требуется. Ка­бель присоединяется к ПК с помощью тройни­ковых соединителей (T-connectors).

Расстояние между двумя рабочими станциями без повторителей мо­жет состав­лять максимум 300 м, а общее расстояние для сети на Cheapernet-кабеля - около 1000 м. Приемопередатчик Cheapernet располо­жен на сетевой плате и как для гальваниче­ской развязки между адаптерами, так и для усиления внешнего сигнала

Оптоволоконные линии

Наиболее дорогими являются оптопроводники, называемые также стекловоло­конным кабелем. Скорость распространения информации по ним достигает нескольких гигабит в секунду. Допустимое удаление более 50 км. Внешнее воздействие помех практически отсутствует. На данный момент это наиболее дорогостоящее соединение для ЛВС. Применяются там, где возникают электромагнитные поля помех или требу­ется передача информа­ции на очень большие расстояния без использования повтори­телей. Они обладают противоподслушивающими свойствами, так как техника ответв­ле­ний в оптоволоконных кабелях очень сложна. Оптопроводники объединя­ются в JIBC с помощью звездообразного соединения.

Показатели трех типовых сред для передачи приведены в таблице.

Показатели	Среда передачи данных
	Двух жильный кабель - витая пара	Коаксиальный ка­бель	Оптоволо­кон­ный кабель
Цена	Невысокая	Относительно высо­кая	Высокая
Наращивание	Очень простое	Проблематично	Простое
Защита от про­слушивания	Незначительная	Хорошая	Высокая
Показатели	Среда передачи данных
	Двух жильный кабель - витая пара	Коаксиальный ка­бель	Оптоволо­кон­ный кабель
Проблемы с заземлением	Нет	Возможны	Нет
Восприимчи­вость к поме­хам	Существует	Существует	Отсутствует

Существует ряд принципов построения ЛВС на основе выше рассмот­ренных компонентов. Такие принципы еще называют - топологиями.

4. Топологии вычислительной сети.

       4.1. Топология типа звезда.

Концепция топологии сети в виде звезды пришла  из области больших ЭВМ, в которой головная машина получает и обрабатывает все данные с пе­риферийных устройств как активный узел обработки данных. Этот принцип применяется в системах передачи данных, например, в электронной почте RELCOM. Вся информация между двумя периферийными рабочими мес­тами проходит через центральный узел вычислительной сети.

 Пропускная способность сети определяется вычислительной мощно­стью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.

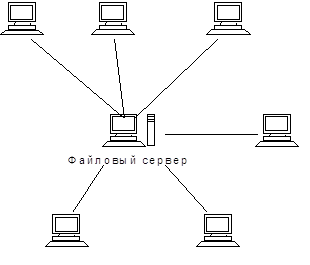

Топология в виде звезды

Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других тополо­гиях.



4.2. Кольцевая топология.

При кольцевой топологии сети рабочие станции связаны одна с дру­гой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3 с рабочей станцией

4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.

Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географически рабочие станции расположены далеко от кольца (например, в линию).

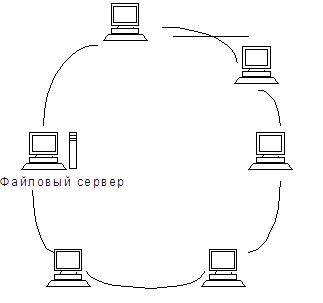

Кольцевая топология
