Реферат: Телетекст и видеотекст

В системе Телетекста 2 байта служат для синхронизации генератора тактовой частоты телевизора и 1 байт - для синхронизации переходов от 0 к 1 и наоборот, 1-3 байта для передачи номера страницы, 2 байта для нумерации рядов, 1 байт для стирания старой и введения новой информации.

В начале каждого пакета ДИ передают сигналы тактовой частоты  (первый два байта) с размахом в одну логическую единицу для синхронизации генератора тактовой частоты в терминале телевизоров. Третий байт содержит код для синхронизации байтов и имеет вид 11100111. Пять следующих байтов образуют префикс, в котором три первые содержат адрес пакета. Четвертый байт служит для обнаружения потери пакета, пятый содержит сведения о структуре пакета. Все байты префикса имеют код Хэмминга, в них биты , , ,  содержат информацию об адресе (код Хэмминга обеспечивает обнаружение четных кратных ошибок и коррекцию одиночных). После префикса в пакете помещается блок данных, содержащий полезную информацию. Заполнение этого блока определяется структурой изображения страницы Телетекста. Поэтому в конце пакета помещают суффикс, содержащий один или более битов, служащих для обнаружения и коррекции ошибок в блоке данных. На рис. 1.6 показана схема устройства ввода ДИ в сигнал телевизионной программы. Полезная информация передается семиразрядным двоичным кодом, содержащим биты , , , , , , . Для определения значений этих битов (0 или 1) в байте для данного знака составляют кодовую таблицу, имеющую 128 клеток (), образованных из 16 рядов (их номера 0, 1, 2, ..., 15) и 8 столбцов (их номера 0, 1, 2, ..., 7). В этих клетках помещают знаки (буквы, цифры, грамматические и печатные знаки - точка, запятая, скобка и т.д.). Такая таблица показана на рис. 1.7. Каждому ряду знаков в таблице соответствует определенное значение битов , , , , каждому столбцу - определенные значения битов , , . Таким образом, каждой клетке (т.е. каждому знаку) соответствуют определенные значения битов , , , ..., , т.е. код. Два первых и последний ряды кодовой таблицы даны на рис. 1.7. Биты набираются в следующем порядке: , , , , , , . Такую же таблицу составляют для элементов рисунков.

телетекст сигнал видеография интерактивный

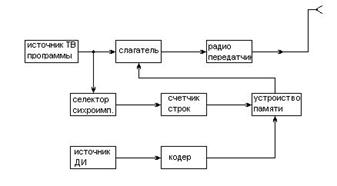

Рис. 1.6. Структурная схема устройства ввода ДИ в стандартный ТВ сигнал.

Рис. 1.7. Часть кодовой таблицы (ряды 0, 1 – 15; столбцы 0, 1 – 7).

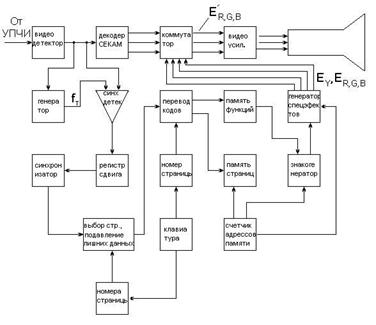

Рис. 1.8. Часть Структурная схема приемника телетекста.

Прием сигналов ДИ в системе Телетекст. В приставку к телевизору для приема сигналов Телетекста входит клавиатура, содержащая клавиши с цифрами. Каждая страница имеет кодовый номер, записанный в справочнике Телетекста. Телезритель набирает на клавиатуре номер необходимой страницы, после чего телевизор автоматически переключается на прием ее изображения. На структурной схеме устройства приема рис. 1.8 терминал создает из пакетов ДИ, поступающих из телевизора, сигналы , , ,  для подачи их в телевизор. Для этого в терминале есть устройство памяти (УП), запоминающее сигналы выбранной страницы сколько угодно долго. В терминале имеется синхронный детектор (для демодуляции сигналов байтов на поднесущей) и согласующее устройство (интерфейс). Этот демодулятор получает поднесущее колебание от местного кварцевого генератора тактовой частоты  МГц, а сигналы пакетов ДИ на поднесущей поступают на него от видеодетектора телевизора. Кварцевый генератор управляется двумя байтами из пакета ДИ. На выходе демодулятора создаются видеосигналы байтов и, если номер данной страницы совпадает с номером заказанной, то байты проходят дальше. В УП сигналы пакетов ДИ помещены последовательно один за другим и выводятся из него на экран телевизора без перерывов во времени.

В терминале также имеются устройство памяти функций и генератор знаков, создающие на экране телевизора ряды со знаками с помощью сигналов , , , . На рис. 1.9 дана структурная схема терминала, который выполняется на большой интегральной микросхеме (БИС). В типовом УП одну ячейку используют для запоминания 1 бита. Так как одна страница текста содержит  байтов, т.е.  битов, то необходимо иметь  ячеек памяти.

Активная часть строки развертки на экране телевизора делится на  равных интервалов (по максимальному числу информационных байтов в ряду), т.е. по одному интервалу на каждый знак в ряду. Каждый такой интервал делится на шесть равных участков-точек, образующих знак. Знакогенератор вырабатывает импульсы 0 или 1, которые в десяти строках растра одного поля модулируют электронный луч кинескопа, создавая на его экране белые или черные точки, как показано на рис. 1.10. Эти точки образуют изображение одного знака (в следующем поле этот рисунок повторяется).

Рис. 1.9 Структурная схема терминала.

Рис. 1.10. К вопросу о построении изображения знакогенератором на экране телевизора. Рабочее поле 7х5 клеток для буквы Е.

2. Система видеотекс

Варианты подобных замедленных несовмещенных интерактивных систем видеографии известны под названиями PRESTEL (ранее Viewdata, Англия), CAPTAIN (Character and Pattern Telephone Access Information Network System, Япония), VISTA (Канада), TELETEL (Франция). Такие системы стали называть Videotex (Видеотекс). Они основаны на телевизионной и вычислительной технике и технике телефонии. В этих системах сигнал передается из банка данных в телевизоры по телефонным линиям. Этот сигнал близок к сигналу системы Телетекст и поэтому в телевизоре большая часть декодера может быть общей для обеих этих систем. В банке данных сигнал формируется с помощью ЭВМ и хранится в устройствах памяти. Система Видеотекс имеет дуплексную связь между потребителем и передающей стороной. Пакет данных содержит сигнал только для одного знака (1 байт). В системе PRESTEL на один знак используют 10 бит, скорость передачи равна 1200 бит/с, вся страница передается за 8 с. Сигнал от телезрителя на передающий конец передается со скоростью 75 бит/с. Цифровые сигналы преобразуются в сигналы звуковых частот для передачи их по телефонным линиям, причем для передачи одного логического нуля применяют частоту 2100 Гц, для передачи одной логической единицы - 1300 Гц. В телевизоре сигналы этих частот преобразуются в цифровые сигналы. Абонент с помощью диска (или клавиатуры) набирает телефонный номер передающего центра системы PRESTEL, при этом на центр посылается номер абонента (для оплаты счета, так как эта система платная). После того как соединение выполнено, в телевизор посылаются данные для нулевой страницы, содержащей список главных вопросов, из которого абонент выбирает номер желаемого вопроса, после чего появляется новая страница и процесс продолжается до тех пор, пока абонент не получит нужную страницу. Другой вариант - абонент посылает на центр номер нужной страницы (этот номер девятизначный, что обеспечивает миллион страниц текста). Абонент может получать из банка данных программы для ЭВМ, страницы книг и газет, различную справочную и рекламную информацию, учебные материалы, телеигры и обмениваться письменными текстами с другими абонентами (электронная почта), выполнять расчеты с помощью ЭВМ Центра и осуществлять различные деловые операции. В недалеком будущем вместо телефонных линий передавать справочную информацию и данные будут по сетям кабельного телевидения, что позволит увеличить скорость передачи информации. По этим же сетям будут передавать сигналы домашнего видеотелефона для вывода их на экран телевизора (дисплея). Цена приставки к телевизору для системы Видеотекс при массовом их производстве ожидается примерно 25-50 руб. (в ценах 1985 г.). Ее нужно снабдить устройствами записи страниц на магнитную ленту и бумагу, персональным компьютером для проведения диалога с ЭВМ Центра и ЭВМ других абонентов. Несомненно, что Видеотекс будет играть все возрастающую роль в жизни общества. Однако полностью заменить книги, журналы, учебники, газеты (в печатных формах) он не сможет, но будет ценным дополнением, позволяющим получить информацию в короткое время.
