Реферат: Телетекст и видеотекст

Реферат

по предмету Основы телевидения

Телетекст и видеотекст

1. Системы телетекст и антиопе

Общие сведения. В этих двух системах много общего. Они создают бинарные синтетические изображения (черное, белое, шесть цветов). Рассмотрим принципы их построения и действия. Основное различие между системами Телетекст (разработана в Англии) и АНТИОПЕ (разработана во Франции) состоит в том, что первая из них синхронная, а вторая несинхронная, т.е. тактовая частота не жестко связана с частотой строк. Слово АНТИОПЕ (ANTIOPE)-аббревиатура фразы Aquisition Numerique et Televisualisation d'lmages Organisees en Pages d'Ecriture, что переводится так: получение в цифровом коде и вывод на телевизионный экран изображения, организованного в печатные страницы. Известны также такие варианты системы Телетекст как CEEFAX (See Facts) и ORACLE (Optional Reception of Announcements by Coded Line Electronics, Англия), Telidon (Канада). Сигналы ответов на вопросы телезрителя (сигналы ДИ) в этих системах передаются в течение передачи одной или нескольких строк в интервале кадрового гасящего импульса (КГИ), в которых нет другой информации (временное разделение сигналов). Для стандарта СССР (ГОСТ 7845-79) это могут быть строки 16-21 и 329-334. В качестве дополнительной информации передаются неподвижные изображения (тексты, простейшие рисунки), содержащие сведения о погоде, работе зрелищных и транспортных предприятий, новости, бытовые советы, учебные материалы и т.д. Можно воспроизводить знаки с изменяющейся яркостью (для привлечения внимания) в ходе просмотра телевизионной программы на экран можно выводить экстренные новости.

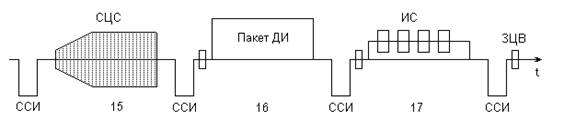

Передача сигналов ДИ в системе Телетекст. На рис. 1.1 показаны диаграммы импульсов при передаче пакета, содержащего ДИ в строке 16 (или 329) во время длительности КГИ. В строке 15 передается последний импульс сигнала цветовой синхронизации (СЦС) в системе СЕКАМ, в строке 17 - испытательный сигнал (ИС). В строках 16, 17 и так далее после строчного синхроимпульса (ССИ) передается защитная цветовая вспышка (ЗЦВ).

Рис. 1.1. Состав строк 15-17.

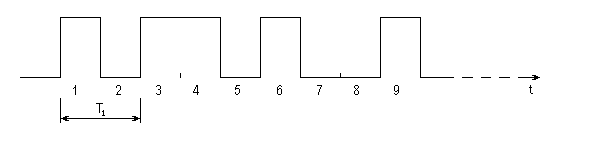

Рассмотрим пакет ДИ. Назовем буквы, цифры, элементы рисунков термином «знаки» или «символы». Каждый знак передается цифровым методом в виде октета битов, называемого также байтом. Октет (байт) содержит 8 битов. Бит представляет собой бинарный импульс, имеющий амплитуду, равную 1 или 0 (логическая единица имеет размах 66% уровня белого, в видеосигнале логический нуль соответствует уровню черного). Длительность одного бита мкс. На рис. 1.2 показаны импульсы, содержащие 9 битов, где биты 2, 5, 7, 8 имеют значение 0, биты 1, 3, 4, 6, 9 - значение 1. Показанное на рис. 1.2 сочетание битов 1 и 2 требует наиболее широкую полосу частот в канале передачи. Период этого сочетания битов мкс. Первая гармоника такого сочетания имеет частоту МГц. При передаче пакетов передается спектр частот не выше . В системе АНТИОПЕ мгновенная скорость передачи битов (тактовая частота ) Мбит/с, в системе Телетекст Мбит/с (444-я гармоника частоты строк). Во избежание помех сигналу программы телевидения выбирают тактовую частоту , где Гц - частота строк. Тогда МГц.

Рис. 1.2. Последовательность битов в пакете ДИ

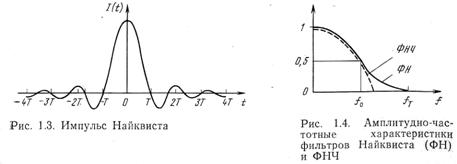

Обычно форма бита, соответствующая логической 1 (рис. 1.3), близка к форме положительного полупериода косинусоиды. Такой импульс называют импульсом Найквиста:

где ; .

Этот импульс формируется фильтром Найквиста (ФН), после которого включен фильтр нижних частот (ФНЧ).

Для фильтра Найквиста имеем , где соответствует центру его амплитудно-частотной характеристики (рис. 1.4). В этом случае . Каждому передаваемому знаку соответствует определенный байт (октет битов) двоичного кода. Так как биты в байте могут повторяться (т.е. 1 или 0 могут входить в байт несколько раз), то число знаков N, которое можно передать байтами в соответствий с теорией комбинаторики, равно числу размещений с повторениями из двух элементов (1 и 0) по n элементов в каждом размещении (т.е. в байте), т.е. . В нашем случае , , отсюда. В 1 байте 1 бит необходимо использовать для служебных целей, поэтому для передачи знаков используют 7 битов, что позволяет передавать знаков. Для передачи текста на английском языке достаточно иметь 96 байтов, а для передачи элементарных рисунков - 64 байта. На рис. 1.5 показана структура байта для буквы А; эта буква в двоичной системе счисления соответствует числу 00010010, где последний бит равен нулю и является служебным (для проверки кода на четность). При четном числе единиц в принимаемом байте он равен 1, при нечетном - 0). Байты всегда передаются с нечетным числом единиц: если принятый байт имеет четное число единиц, то он исключается, как ошибочный, а на его место вставляется правильный байт из предыдущего цикла приема данной страницы ДИ, т.е. содержащий нечетное число единиц. Длительность 1 байта мкс. Если пакет ДИ имеет максимальное число байтов , т.е. в пакете ДИ максимальное число битов , из которых байта служат для передачи знаков, то байтов имеют служебное назначение. В системе Телетекст и , из которых первые 3 байта служат для синхронизации по битам и байтам. Средняя скорость передачи битов , где мс - длительность одного поля развертки. Отсюда при имеем бит/с.

На экране телевизора один пакет ДИ создает изображение в виде одного ряда из знаков. Этот ряд занимает число строк развертки в одном поле растра, т.е. всего строк в растре в пространстве кадра. Если число активных строк (при общем числе строк в кадре ), то в активной части пространства кадра может поместиться рядов знаков, где . В системе «Телетекст» используют рядов знаков, которые образуют на экране телевизора одну страницу ДИ. Если в одном кадре передаются пакета ДИ (один в поле нечетных строк и один в поле четных), т.е. два ряда знаков, то для передачи одной страницы ДИ, состоящей из рядов, необходимо использовать кадров. Таким образом, для передачи одной страницы требуется время мс с, где мс, т.е. длительность кадра. Для уменьшения в системе Телетекст в одном поле передаются два пакета ДИ, т.е. и кадров и мс с (в 1 с передаются четыре страницы, в 1 мин передаются страниц). Для сокращения времени ожидания наиболее часто запрашиваемые страницы повторяют несколько раз в пределах цикла. Фон и знаки можно создать на экране черными, белыми или в цвете (красном, зеленом, синем, пурпурном, голубом, желтом). Для букв и цифр лучше применять желтый, зеленый и голубой. На передающей стороне имеется кодер с клавиатурой (цифры от 0 до 9), на которой для каждого знака выделена своя клавиша. При нажатии клавиши в устройстве памяти запоминается соответствующий байт. После набора знаков всей страницы запоминаются все соответствующие ей байты. Совокупность страниц образует журнал. При передаче страницы пакеты ДИ из запоминающего устройства (ЗУ) вписываются в отведенные для них строки стандартного видеосигнала телевизионной программы последовательно один за другим через соответствующие интервалы времени (в которых передаются сигналы обычной телевизионной программы). После передачи всех страниц журнала эта передача повторяется много раз в соответствии с расписанием (циклическая передача). Длительность одной передачи всех страниц журнала (длительность цикла) , где - число страниц в журнале. Если , тo мс с мин. В этом случае максимальное время ожидания телезрителем выбранной страницы составляет , так как передача данной страницы повторяется через это время. Если допустить длительность цикла (время ожидания) мин, то число страниц в журнале может быть . В то время, когда нет вещания, все строки кадра могут быть заняты под пакеты ДИ системы Телетекст. Это позволяет передавать следующее число страниц в секунду: .
