Программатор подключается к компьютеру типа IBM PC через параллельный порт с помощью стандартного кабеля от принтера. Если на компьютере только один параллельный порт и к нему подключен принтер (это наиболее типичная ситуация), то для подключения программатора к компьютеру надо отсоединить кабель от принтера и подсоединить к программатору. При переключениях кабеля питание программатора и принтера обязательно должно быть выключено (компьютер можно не выключать) во избежание выхода из строя параллельного порта.

По умолчанию для программатора и для принтера задан порт LPT1. Если какое-либо из этих устройств подключено к другому порту (LPT2 или LPT3), то после запуска программы надо задавать этот порт (с помощью соответствующей команды из меню «Сервис»). Для принтера порт можно не задавать, если не предполагается печать дампа памяти.

В комплект программатора входят также 4 кроссовые платы с панельками, в которые устанавливаются программируемые микросхемы. К программатору подключается одна из кроссовых плат, в зависимости от типа микросхемой ПЗУ, с которой предстоит работать. Переключать кроссовые платы, а также вставлять микросхемы в панельки и вынимать их оттуда можно при включенном питании программатора, т.к. питание на панельки поступает только на время выполнения команды (чтение с ПЗУ, прожигание, сравнение с буфером и т.д.).

Программное обеспечение программатора состоит из следующих файлов:

turbo_pr.exe - запускаемый файл

turbo_pr.ovr - оверлейный (дополнительный) файл

turbo_pr.tit - файл, содержащий картинку с начальной заставкой

turbo_pr.hlp - файл помощи (помощь вызывается по нажатию клавиши F1)

turbo_pr.hd - файл для организации контекстной помощи

Все эти файлы должны находиться в одном каталоге, причем обязательными являются только первые два файла.

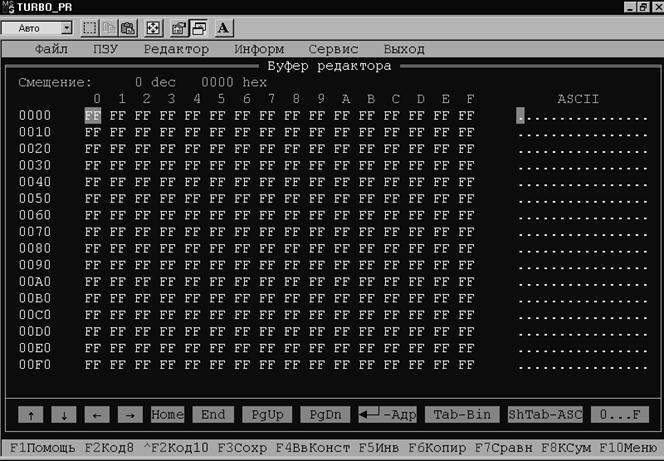

Рисунок 3 – Окно программы Turbo.

Питание программатора можно включать и выключать как до запуска программы «turbo_pr.exe», так и в процессе ее выполнения. Перед выполнением любой команды работы с ПЗУ (чтение, прожигание, проверка на чистоту и т.д.) программа всегда проверяет готовность программатора. Если программатор не включен или вообще не подключен к компьютеру, то выдается сообщение «Программатор не готов» и команда не выполняется.

Можно запустить программу в демонстрационном режиме, при котором готовность программатора не проверяется. Для этого надо набрать в командной строке «turbo_pr D» и нажать клавишу Enter.

Работа с программатором осуществляется с использованием системы меню и, как правило, не вызывает затруднений. В программе предусмотрена контекстная помощь (при нажатии клавиши F1 на экран выводится страница помощи, соответствующая выбранному пункту меню).

В процессе выполнения программы на экране постоянно отображается информация буфера, который представляет из себя ОЗУ объемом 64 Кбайт. Этот буфер используется как приемник информации при чтении с ПЗУ и как источник информации при программировании или проверке ПЗУ. Рабочая область буфера задается пользователем перед выполнением каждой команды, использующей буфер. При выборе соответствующего пункта меню (например, «Чтение с ПЗУ») на экране появляется диалоговое окно, в котором можно задать начальный и конечный адреса буфера, а также начальный адрес микросхемы ПЗУ. По умолчанию (если ничего не менять) задано нулевое значение для начального адреса буфера и начального адреса микросхемы, а для конечного адреса буфера задано максимальное значение адреса выбранной микросхемы.

Если требуется читать, программировать или проверять не всю микросхему, а только ее часть (а также в том случае, когда требуется использовать не начальную область буфера), надо изменить адреса, заданные по умолчанию. Пусть, например, требуется запрограммировать ячейки с адресами 50...7F информацией из буфера, начиная с адреса 250 (все адреса задаются в 16-ричном коде). Тогда надо задать начальный адрес буфера равным 250, начальный адрес ПЗУ равным 50, а конечный адрес буфера 27F. Объем памяти микросхем 271000, 28F010, 28F020 и КМ1801РР1 превышает размер буфера. Такие микросхемы условно разбиты на несколько частей (по 64 Кбайт каждая). Каждая часть представлена в списке выбираемых микросхем как отдельная микросхема, к названию которой добавляется символ нижнего подчеркивания и порядковый номер (например, 271000_1, 271000_2). Команды чтения, прожигания и проверки для этих микросхем выполняются только для выбранной части микросхемы. Команда «Проверка на чистоту» выполняется для всей микросхемы, независимо от того, какая часть выбрана.

В меню «Сервис» есть пункт «Алгоритм программирования», с помощью которого для некоторых микросхем можно задавать альтернативные алгоритмы программирования. Ниже приводится краткая информация об алгоритмах, используемых в программаторе.

Алгоритм «Паспорт» обеспечивает программирование микросхемы ПЗУ в соответствии с временными диаграммами, приводимыми в литературе. Алгоритмы «Standard» и «Intelligent» применяются для микросхем с ультрафиолетовым стиранием. Алгоритм «Standard» реализует выдачу одного программирующего импульса длительностью 50 мсек. при программировании каждого байта. Алгоритм «Intelligent» обеспечивает более высокую скорость программирования, чем «Standard». При этом алгоритме вместо одного программирующего импульса выдается серия коротких импульсов (длительностью 1 мсек.) до тех пор, пока ячейка не запрограммируется (но не более 15 импульсов, если ячейка вообще не программируется), а затем подается еще один импульс длительностью, в 4 раза большей, чем суммарная длительность всех предшествовавших коротких импульсов.

Алгоритм «Адаптивный» (применяется для некоторых микроконтроллеров) похож на алгоритм «Intelligent». Тоже выдается серия программирующих импульсов (до 25) длительностью 25 мксек., пока ячейка не запрограммируется, а затем подаются еще 3 таких же импульса.

Кроме алгоритма программирования, с помощью меню «Сервис» можно изменить режим программирования. По умолчанию задан режим «Нормальный». В этом режиме программируются все ячейки из заданного диапазона адресов, кроме тех, для которых задано исходное значение (как для «чистой» микросхемы). В режиме «Быстрый» не программируются все ячейки, информация в которых совпадает с заданной. Этот режим позволяет быстро допрограммировать уже запрограммированную микросхему.

В режиме «Отладка» выполнение команды чтения с ПЗУ, а также команды программирования ПЗУ зацикливается, что позволяет использовать осциллограф для поиска неисправностей в программаторе.

5.2 Описание команд меню программы TURBO

5.2.1 Команда <Файл> главного меню

Данная команда позволяет из своего подчиненного меню загружать данные в буфер редактора ПЗУ, предварительно задав имя файла ввода или выбрав его из каталога. Причем можно загружать не весь файл, а только четные или только нечетные байты. Есть также возможность загружать данные из файла 16-ричного формата. Кроме того, команда позволяет из своего подчиненного меню записывать в заданный файл вывода информацию из буфера редактирования или из микросхемы ПЗУ. Можно также распечатать буфер редактора ПЗУ на принтере. По команде подчиненного меню <Конец работы> завершается работа с программатором с выходом в DOS.

5.2.2 Команда <Файл> главного меню для микросхем ПЛМ

Для микросхем ПЛМ эта команда позволяет из своего подчиненного меню загружать данные в буфер редактора ПЛМ из заданного файла ввода, а также сохранять информацию этого буфера в заданном файле вывода (имя файла может быть выбрано из каталога). По команде подчиненного меню <Конец работы> завершается работа с программатором с выходом в DOS. Остальные пункты подчиненного меню недоступны.

5.2.3 Редактирование имени файла

Допускается вводить полное имя в формате:

[<path>]<name><.ext>

В имени и в расширении можно использовать метасимволы <*>, <?> по правилам DOS. После ввода имени файла появляется либо каталог файлов, либо сообщение об ошибке. Ввод пустого имени предполагает вывод текущего каталога. Значение <C:>, например, выводит корневой каталог диска <C:> и т.д.

5.2.4 Выбор файла из каталога

Для выбора файла надо выделить его имя, используя клавиши-стрелки, и нажать <Enter>. Если <Enter> нажата на имени подчиненного каталога (<name\>) или родительского каталога (<..\>), то предъявляются для выбора файлы соответствующего каталога.

Для смены корневого каталога необходимо в окне для ввода имени файла ввести имя этого каталога, например, <a:>, а для вывода текущего каталога имя файла должно иметь пустое значение.

5.2.5 Адрес загрузки для файла ввода

Вводится начальный адрес буфера редактора ПЗУ для загрузки туда информации из бинарного файла ввода. Поскольку объем буфера не превышает 64 Кбайт, информация из конкретного файла, с учетом начального адреса загрузки, может быть введена частично. Адрес вводится в 16-ричном формате. Чтобы уточнить его значение, можно воспользоваться командой <Форматы чисел> меню <Сервис>.
