Реферат: Разработка проекта ИВС для управления файловыми ресурсами и ресурсами печати в сетях под управлением Win2000
При проектировании расположения рабочих станций в помещении необходимо учесть свойства сетевой топологии проектируемой рабочей среды.
Проектируемая сеть имеет топологию “звезда” и строится, основываясь на подключении рабочих станций к коммутатору. При этом требуется организовать работу 28 компьютеров. Для этого понадобится патч-кордом соединять 2 коммутатора через порты.
Таким образом, необходимо 2 коммутатора по 16 портов, по одному из которых будут соединены между собой. Таким образом, в распоряжении сети окажется 30 портов, которые обеспечат сетевые подключения компьютеров и коммутацию пакетов сетевых протоколов.
Основная мысль заключается в том, чтобы рационально установить коммутаторы и рабочие станции так, чтобы минимизировать количество сетевого кабеля, необходимого для их подключения. Для этого длина сетевого кабеля от рабочей станции к коммутатору с учётом расстояния от сетевой карты до места проводки и до коммутатора должна быть минимальной, но с небольшим резервом (используется при ремонте сетевых разъёмов).

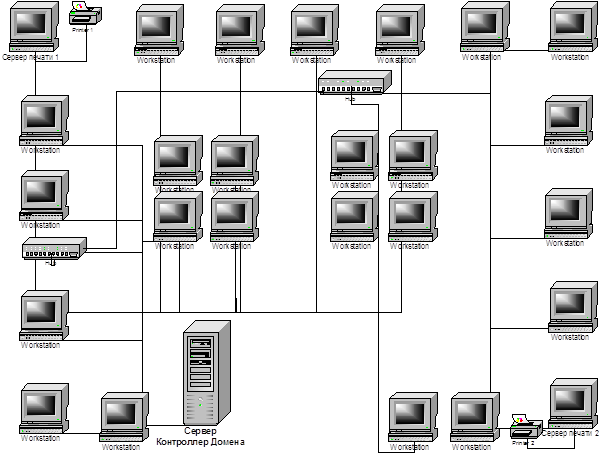

Рис 2. Схема звездообразного подключения (Fast Ethernet) компьютеров в сети : сервер, сервера печати, рабочие станции.
Из рисунка видно, что коммутаторы расположены на разных стенках, в местах, где компьютеры расположены наиболее плотно.
Рассмотрим данную схему с учётом технических характеристик.
Для реализации проектируемой ЛВС требуется:
28 компьютеров, конфигурация которых указана выше;
2 коммутатора на 16 портов;
сетевой кабель 250 метров;
2 принтера;
сетевые разъёмы RJ-45 70 шт. (учитывая резервные).
Составим калькуляцию проекта ЛВС.
| Компонент | Стоимость , грн |
| Сервер | 4.400 |
| Серверы печати | 4.200 |
| Рабочие станции | 50.000 |
| Сетевой кабель (250 м) | 175 |
| Коммутаторы | 1.500 |
| Разъёмы | 175 |
| Принтеры | 700 |
| Оплата установочных работ | 500 |
| Итого | 61.650 |
Приняв во внимание стоимость силовой сети 497 грн. Получим окончательную стоимость ЛВС 62.147 грн.
Анализ, установка и настройка ОС
Спроектировав и установив компьютеры, разработчик ЛВС вплотную подходит к задаче установки и настройки программного обеспечения. Этот этап по-другому можно назвать “превращением компьютера в рабочую станцию”.
Чтобы корректным образом установить и настроить программное обеспечение необходимо проанализировать, какие задачи будут выполняться на рабочих станциях и, какие специфические требования выдвигаются при работе операторов.
Такими специфическими требованиями могут быть :
- защищенность;
- надежность;
- восстанавливаемость;
- кроссплатформенность;
- производительность (скорость обработки данных);
- совместимость (с др. программными средствами в т.ч. лицензионными);
- стоимость;
- требования к ресурсам аппаратной части.
Защищенность может обеспечиваться несколькими способами, наиболее распространёнными являются делегирование полномочий, применение алгоритмов шифрования, использование межсетевых экранов, применение специальных патчей и др. средств позволяющих исключить несанкционированный доступ и акции, влекущие ущерб.
Надёжность гарантирует сохранность рабочих материалов, стабильную работу системы и необходимых программ.
Восстанавливаемость дает возможность возобновить считываемость данных, работу системы и программ в случае непредвиденных обстоятельств, повлекших за собой сбой, приведший к нестабильной работе машины.
Кроссплатформенность является очень важным свойством ОС и программ, даёт возможность использовать рабочие продукты в др. ОС.
Производительность
Рассмотрим, какие задачи преимущественно будут выполняться на рабочих станциях. При постановке задачи проектирования было оговорено, что операторы проектируемой ЛВС будут пользоваться в основном офисными программами. В различных ОС программный комплекс, предназначенный для решения офисных задач, требуют аппаратуру, существенно отличающуюся по мощности. Например, в ОС DOS, Windows, OS/2 офисные программы не требуют большого количества аппаратных ресурсов, тогда как в MAC OS и различных версиях Linux, потребуется значительно много вычислительных мощностей.
Сопоставив специфические требования и сложившуюся на сегодняшний день картину применения ЛВС можно сделать выбор в пользу ОС Windows 2000. Эта ОС обеспечит оптимальное сочетание требований и возможностей. Кроме кроссплатформенности все специфические требования будут выполнены, что будет трудно достичь, используя другие ОС на выбранных компьютерах.
В итоге получаем следующую картину. Для реализации поставленной цели необходимо установить : на контроллере домена Windows 2000 Server, на серверах печати Windows 2000 Advanced Server, на рабочих станциях Windows 2000 Professional. Документацию по установке и настройке соответствующих ОС можно найти на инсталляционных дисках, в интернете, профессиональной литературе и т.д. Развернув на сервере службу Active Directory, будет достигнута требуемая безопасность.
Настроив взаимодействие компьютеров в сети путём установки сетевого протокола TCP/IP необходимо установить рабочие офисные программы и проектируемую программу для управления файловыми ресурсами и ресурсами печати.
Отметим тот факт, что при использовании предлагаемой конфигурации операционных систем получаем возможность распределять нагрузки на сервер. Имеется в виду распределение рабочей нагрузки для серверных программ. Например в сети используется 3 клиент серверные платформы. Если в сети используется один сервер, выполняющий функции контроллера домена, то при работе на нем трёх серверных программ, нагрузка как на сеть, так и на серверную станцию повлечет большую потерю производительности. Обеспечив же дополнительные серверные станции и устанавливая серверные приложения на нём, происходит распределение нагрузки. А в случае некоторых обстоятельств и корректного разбиения пользователей на рабочие группы, используя, как в данном случае 2 коммутатора, такая программная конфигурация значительно разгрузит сетевой трафик и повысит как производительность, так и безопасность сети.
Рабочий проект
Глава 2 Разработка программы управления файловыми ресурсами и ресурсами печати в сети под управлением ОС Windows 2000 ServerОсновным требованием, выдвигаемым мной применительно к проектируемому комплексу, является простота и наглядность не только при просмотре и анализе сетевых ресурсов, подлежащих администрированию, но и при управлении ими. Необходимо решить задачу манипуляции ресурсами домена таким образом, чтобы администратор, работающий на удалённой машине, мог, не затрудняясь получать доступ ко всем соответствующим элементам сети.
Программа для управления файловыми ресурсами в сети под управлением Windows 2000. Возможности этого продукта должны поддерживать административные инструменты, предлагаемые программистами фирмы Microsoft, и, предполагается добавить некоторые новые.
В состав разрабатываемого приложения предполагается включить несколько рабочих форм, с помощью которых администратор может просматривать содержимое контейнера заполненного NetBios (сетевыми) именами компьютеров заданного домена; выбрав имя соответствующей станции просмотреть общие ресурсы созданные для внутридоменного использования; с помощью динамической привязки имени станции и имени ресурса просматривать и анализировать пользовательские подключения (сессии); создавать и удалять общие и при необходимости открытые ресурсы; при работе с ресурсами, в случае каких-либо изменений или по другим причинам отключать выбранную пользовательскую сессию; отключать все пользовательские сессии, связанные с указанным ресурсом; изменять второстепенные свойства ресурсов, такие как описания, количество подключений и т.д.
Разработка объектно-ориентированной модели в среде Rational Rose 2000 и алгоритма реализации

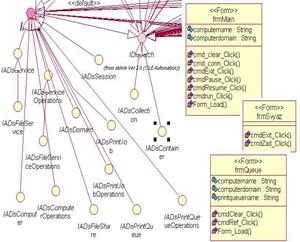

Как известно Rational Rose является специализированной средой для разработки объектно-ориентированных моделей. Какова цель такого моделирования? Ответ на этот вопрос прост: профессиональное классическое программирование предполагает стандартизированный подход, разбитый на определённое количество этапов. Основными пунктами является постановка задачи, алгоритмизация и детализация достижения цели, после чего начинается реализация программным путём. Проект Rational Rose, составленный на базе типов используемых переменных, классов, и их методов, является наглядным аналитическим представлением вышеперечисленного. Поскольку реализованная мной программа состоит из двух основных частей, модель отображена на двух рисунках
