Реферат: Разработка проекта ИВС для управления файловыми ресурсами и ресурсами печати в сетях под управлением Win2000
2. Раздел описания «Назначение, цели создания системы» состоит из двух подразделов:
в подразделе «Назначение системы» даются вид автоматизируемой деятельности и перечень объектов автоматизации, на которых предполагается ее использовать.
Итак, полное название ИВС – ЛВС для решения офисных задач с возможностью программно администрировать ресурсы. Разработчик – частное лицо, выполняющее проектирование ЛВС, установку и настройку рабочих станций, включая ПО. Заказчик – частное предприятие, выполняющее большое число расчётов, отчётов, распечаток. Система создаётся на основании договора между заказчиком и инженером компьютерных систем.
Назначение проектируемой системы можно рассматривать с точки зрения автоматизируемой деятельности и с т.з. объектов автоматизации.
Предполагается автоматизировать администрирование процессов печати и методов передачи, хранения и использования данных между рабочими станциями.
В процесс печати входит несколько понятий, таких как очереди, приоритеты, задания, корректно управляя которыми можно добиться значительного прироста производительности сети, загруженной заданиями.
Аналогична ситуация и с управлением файловыми ресурсами, учитывая экономию дискового пространства и времени на передачу данных по сети.
Объектами автоматизации будут файловые ресурсы и ресурсы печати.
Утверждённый календарный план работ приведём в виде таблицы.
№ п. | Этапы работы | Срок выполнения |
1 | Анализ материалов обследования | 21.10.2002 |
проектирование, расчёт и реализация проекта ЛВС | 25.10.2002 | |
анализ, установка и настройка ОС | 26.10.2002 | |
установка и настройка средств администрирования | 27.10.2002 | |
2 | Технико-экономическое обоснование проекта | 28.10.2002 |
3 | Техническое задание (развернутое) | 5.11.2002 |
4 | Технический проект | 9.11.2002 |
5 | Рабочий проект | 12.11.2002 |
6 | Рекомендации по внедрению, эксплуатации и сопровождению проекта | 13.11.2002 |
Технический проект
Проектирование, расчёт и реализация проекта ЛВС
Принимая во внимание, что необходимо обеспечить рабочими местами 25 операторов, и учитывая потребность в наличии (по минимуму) 1 системного администратора, 2 лаборанта можно сделать обоснованный вывод, что нам потребуется 28 компьютеров, сетевое оборудование, 2 принтера для сетевой печати.
Обоснуем сетевую технологию: предлагается технология Ethernet потому, что при требуемой производительности имеет относительно небольшую стоимость, надёжность, кроссплатформенность, аппаратную независимость, ну и вообще используется повсеместно, и зарекомендовала себя.
Рассмотрим конфигурацию компьютера удовлетворяющего по мощности требованиям рабочих групп. Потребуется 25 компьютеров для работы с офисными задачами т.е. средней мощности, 1 компьютер высокой мощности для установки на нем контроллера домена, серверных приложений и организации распределённого хранилища данных, а также 2 компьютера промежуточной мощности для серверов печати.
Проанализируем конфигурацию компьютера-контроллера домена:
Модуль | Название и параметры |
Материнская плата | Asus I845 Socket 473 GHz 366 Hz+AC’97+video |
Процессор | P IV 2.2 Hz |
Память | RDRAM 1024 Mb 800 MHz |
Сетевое оборудование | 2 Сетевых платы Fast Ethernet 100 Mbit |
Устройства хранения и пер. данных | Контроллер+4 SCSI HDD 40 Gb |
Видеокарта | На борту I715 4 Mb |
Монитор | 17” LG studioworks |
Приведенная выше конфигурация обеспечит стабильную и продуктивную работу как контроллера домена так и всей сети.
Проанализируем конфигурацию рабочей станции:
Модуль | Название и параметры |
Материнская плата | PC-Partner I815e+video+AC’97 ata66 |
Процессор | Celeron 1100 bus 100 MHz |
Память | 128 Mb |
Сетевое оборудование | Сет карта Fast Ethernet 100 Mbit |
Устройства хранения и пер. данных | HDD 20 Gb 5400 |
Видеокарта | На борту |
Монитор | Samsung SyncMaster 550s |
Компьютер такой мощности справится с офисными программами и оправдает себя с точки зрения технико-экономического обоснования.
Для сервера печати оптимальной будет следующая конфигурация:
Модуль | Название и параметры |
Материнская плата | PC-Partner I815e+video+AC’97 ata66 |
Процессор | Celeron 1100 bus 100 MHz |
Память | 256 Mb |
Сетевое оборудование | Сет карта Fast Ethernet 100 Mbit |
Устройства хранения и пер. данных | HDD 20 Gb 5400 |
Видеокарта | На борту |
Монитор | Samsung SyncMaster 550s |
На начальной стадии проектирования ЛВС необходимо корректным образом задействовать ресурсы площади помещения, спроектировать силовую сеть, которая обеспечит работу ЛВС и необходимого оборудования.
Калькуляционная схема силовой сети представлена ниже.
Наименование оборуд. | Количество | Стоимость за ед. |
Силовой кабель | 150 м | 0.45 грн. 67,5 |
Розетки | 100 шт | 0.70 грн. 70,0 |
Хомут-разветвитель | 30 шт | 0.30 грн. 9 |
Шурупы | 200 шт | 0.25 грн. 50 |
Стоимость установ. Работ | 300 грн. | |
Итого : | 496,5 |

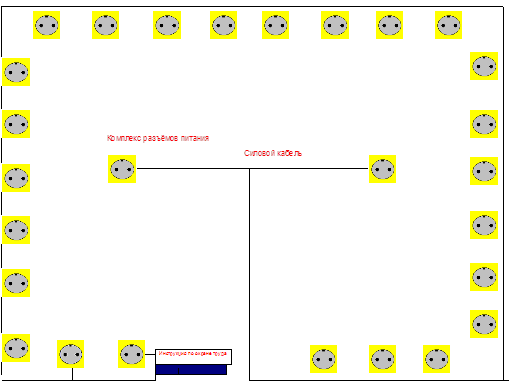

Приведенная ниже схема учитывает расположение рабочих станций на площади рабочего помещения. Каждая розетка на схеме обозначает комплекс разъёмов питания (2 розетки для рабочей станции, 3 розетки для серверов, розетки для периферийного оборудования).
Силовой кабель рассчитывается по специальной методике исходя из мощности элементов питания (АТХ) кратной их количеству .
Рис. Схема расположения разъёмов питания ЛВС.
Схема расположения разъёмов питания ЛВС определит местонахождение компьютеров и оборудования в рабочем зале. Стоит оговорить, что количество разъёмов питания, показанных на рисунке в виде розеток, устанавливается в зависимости от присутствия периферийного оборудования в составе рабочей станции или вне её.
