Реферат: Проектирование компьютерных сетей

Коммутация пакетов производится путем разбивки сообщения на пакеты, которые представляют собой элементы сообщений, но снабженные заголовком и имеющие фиксированную и постоянную длину. Пакеты, также как и сообщения, передаются по маршруту от начального абонента к конечному. Разница заключается в том, что сообщение передается не целиком, а отдельными пакетами. На практике оказалось, что время доставки одного сообщения по способу коммутации пакетов является наименьшим. Исключение составляет тот случай, когда скоммутируемый канал используется длительное время для передачи последовательности сообщений, поэтому в вычислительных сетях способ коммутации пакетов является основным. Во многих случаях этот способ является наиболее эффективным. Во-первых, ускоряется передача данных в сетях сложной конфигурации за счет того, что возможна параллельная передача пакетов одного сообщения на разных участках сети; во-вторых, при появлении ошибки требуется повторная передача короткого пакета, а не всего длинного сообщения. Кроме того, ограничение сверху на размер пакета позволяет обойтись меньшим объемом буферной памяти в промежуточных узлах на маршрутах передачи данных в сети.

Коммутация пакетов отличается от коммутации каналов тем, что передача данных происходит по виртуальным каналам. По запросу в сети общего пользования происходит выделение определенной полосы. Между двумя пунктами, обменивающимися данными через сеть с пакетной коммутацией, нет прямой физической связи. В виртуальном канале на каждый вызов устанавливается определенный маршрут и все пакеты данного сеанса проходят через сеть по этому маршруту. Передаваемые данные разбиваются на короткие пакеты, которые затем передаются по сети. В месте назначения эти пакеты вновь собираются в исходном формате.

Вот некоторые преимущества коммутации пакетов:

- более высокая эффективность каналов связи, так как длинные транспортные каналы динамически распределяются между многими вызовами и пользователями;

- Эффективное управление нагрузкой - буферизация в сети дает возможность выдерживать временные пики нагрузки без блокирования;

- Преобразование скорости передачи данных - обмен данными может протекать между пользователями, работающими с разными скоростями передач;

- Уменьшение затрат за счет того, что сетевые ресурсы распределяются между большим количеством пользователей

В свою очередь при использовании коммутации пакетов применяется 2 способа передачи данных: дейтаграммный и виртуальный.

При виртуальном способе передача данных происходит в виде последовательностей, связанных в цепочки пакетов, естественном порядке по устанавливаемому маршруту. При этом в отличие от коммутации каналов линии связи могут разделяться многими сообщениями, когда попеременно по каналу передаются пакеты разных сообщений (это так называемый режим временного мультиплексирования, иначе TDM - Time Division Method), или задерживаться в промежуточных буферах. Предусматривается контроль правильности передачи данных путем посылки от получателя к отправителю подтверждающего сообщения - положительной квитанции. Этот контроль возможен как во всех промежуточных узлах маршрута, так и только в конечном узле. Он может осуществляться старт-стопным способом, при котором отправитель до тех пор не передает следующий пакет, пока не получит подтверждения о правильной передаче предыдущего пакета, или способом передачи "в окне". Окно может включать N пакетов, и возможны задержки в получении подтверждений на протяжении окна. Так, если произошла ошибка при передаче, т.е. отправитель получает отрицательную квитанцию относительно пакета с номером K, то нужна повторная передача и она начинается с пакета K

Например, в сетях можно использовать переменный размер окна. Так, в соответствии с рекомендацией документа RFC-793 время ожидания подтверждений вычисляется по формуле

T ож = 2*Tср, где Tср := 0,9*Tср + 0,1*Ti,

Tср - усредненное значение времени прохода пакета до получателя и обратно,

Ti - результат очередного измерения этого времени.

Основное свойство виртуального канала - это сохранение порядка поступления пакетов. Это означает, что отсутствие одного пакета в пункте назначения исключает возможность поступления всех следующих пакетов. Организация виртуального канала между двумя пользователями равносильно выделению им дуплексного канала связи, по которому данные передаются в их естественной последовательности. Виртуальный канал сохраняет все преимущества способа - “коммутация пакетов” в отношении скорости передачи данных и мультиплексирования, но добавляет к ним еще одно свойство, а именно - сохраняет естественную последовательность данных.

Виртуальный канал - логическое, протокольно-независимое соединение, устанавливаемое в сети пакетной коммутации по протоколу Frame Relay, между двумя оконечными устройствами, обеспечивающими пользовательский интерфейс Ethernet по стандарту 10BaseT и характеризующееся следующими параметрами:

· пропускная способность;

· среда передачи на абонентской субмагистрали.

Пользовательский интерфейс Ethernet образуется на выходе маршрутизатора Cisco 1601, подключенного к выделенному каналу с соответствующей пропускной способностью к центру пакетной коммутации по стыку V.35.

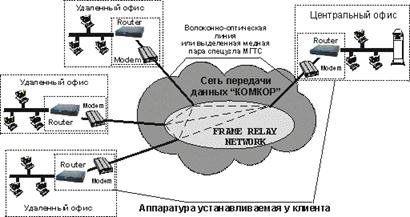

Виртуальные каналы могут использоваться для соединения территориально разнесенных объектов как по схеме точка - точка, так и по схеме мультиточка или звезда.

Виртуальные каналы сети пакетной коммутации, построенной на базе сети SDH и вторичной сети выделенных каналов. Эффективный способ соединения географически удаленных локальных вычислительных сетей. Frame Relay совместим со всеми протоколами, наиболее часто используемыми в ЛВС (TCP, Novell IPX, DECNET или NETBIOS). Этот протокол обеспечивает эффективную работу по каналам связи высокого качества. Позволяет эффективно передавать неравномерно распределенный по времени трафик. Обеспечивает малое время задержки при передаче информации через сеть. В отличие от вторичной сети выделенных каналов, для организации нового соединения нет необходимости устанавливать дополнительную аппаратуру. В стоимость услуги также входит установка модема для оптической или медной линии и маршрутизатора с портом 10-BaseT для подключения локальной сети клиента

При централизованной маршрутизация в сети виртуальных каналов отправитель в адресат устанавливают виртуальный канал и маршрут между ними фиксируется на время сеанса связи. Решение об изменении маршрута между данной парой отправитель-адресат может приниматься только до начала сеанса связи.

Непосредственной причиной перегрузок в сети связи является чрезмерная загруженность каналов связи. Поэтому заполняются буфера сетевых процессов (СП) в узлах, возникают блокировки. Было предложено использовать измеренную интенсивность потоков в каналах в качестве основного параметра системы управления потоками, которая объединяет функции маршрутизации пакетов и ограничения нагрузки в сети связи. В этом случае для каждого канала устанавливают пороговые значения интенсивности потоков и различают несколько состояний каналов, например:

· нормальное, когда интенсивность потока в канале не превосходит 70% теоретически возможной;

· предупреждающее - 70-80%;

· тревожное - более 80%.

Узлы сети обмениваются маршрутными таблицами, отражающими состояния каналов для каждого узла-адресата, что позволяет в каждом узле принимать решения по управлению потоками в зависимости от состояний канатов. Возможны различные варианты таких алгоритмов управления потоками. Например, когда в узле выходящий канал выбранного маршрута находится в предупреждающем состоянии, то пакет ставится в очередь к этому каналу, как при нормальных условиях, а отправителю посылается блокирующее сообщение, предписывающее ограничить поток. Если канал находится в тревожном состоянии, то пакет отбрасывается.

3. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ КУРСОВОГО ПРОЕКТА. РЕЗУЛЬТАТЫ ПРОЕКТИРОВАНИЯ РИВС.

3.1. АНАЛИЗ ТЕХНИЧЕСКОГО ЗАДАНИЯ

Проектирование распределенной вычислительной сети для региональных вертикальных связей проводилось в 11 регионах. Каждый регион был оптимизирован в соответствии с заданием в программе NET-PRO. При детализации этапа проектирования вертикальной сети передачи данных использовались все вертикальные регионы, а при горизонтальной сети передачи данных осуществлялся анализ всех возможных топологий. Главными критериями при проектировании были выбор оптимальной проектируемой топологии и с критерием оптимизации по общей стоимости сети, при этом максимальное время задержки составляет не более 14сек., а среднее время задержки не превышает 1сек. Это достигалось увеличением числа переприемов между абонентскими пунктами. В результате выяснилось, что самым оптимальной получается звездообразная структура, а самой не выгодной кольцевая, так как в ней даже не удалось избавиться от «плохих маршрутов».
