Реферат: П-318
| 1 | 2 | 3 |
|

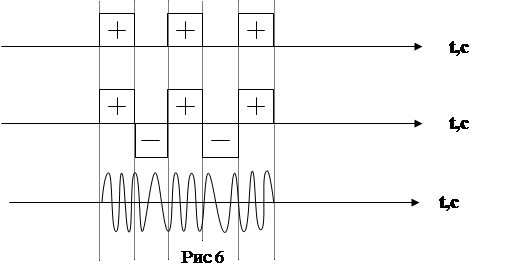

Девиация частоты для всех каналов одинакова и составляет ± 50 Гц.
|
|
Ширина полосы каждого канала 140 Гц, плюс по 20 Гц с каждой стороны на расфильтровку - итого 180 Гц (рис. 7)
Номинальная скорость телеграфирования 75 бод. Аппаратура допускает повышение скорости телеграфирования до 100 бод с небольшим увеличением краевых искажений телеграфных посылок.
Уровень сигнала на выходе тракта передачи и на входе тракта приема по каждому телеграфному каналу при работе 16-ю каналами -20 дб (-2,3 НП), а при работе 6,10 или 12-ю каналами– 24,3 дб (-2,8 НП)
Аппаратура П-318М может подключаться к ВЧ аппаратуре в точках с уровнем - 13 дб (-1,5 НП) для тракта передачи и 4,34 дб (+0.5 НП) для
| 1 | 2 | 3 |
тракта приема или в точках с уровнем –3.5 дб (-0,4 НП) для тракта приема и передачи.
Дальность связи определяется дальностью действия каналообразующей аппаратуры. При необходимости дальность связи может быть увеличена путем организации переприемов, максимальное число которых должно быть не боле 3-х. Каналообразующая аппаратура, каналы которой уплотняются аппаратурой П-318М, работает в режиме 4 пр ТВ (4 пр ТР).
При работе П-318М-4 по физической линии аппаратура перекрывает затухание 22 дб (2,5 НП), что соответствует учитывая километрическое затухание дальности, По кабелю
П-275(α = 0,3 НП) до 8 км.
П-274(α = 0,13 НП) до 15,20 км.
Боевое применение. Система тонального телеграфирования П-318М-6 устанавливается на стационарных узлах связи и входит в состав комплекта аппаратных ПУС типа П-254,
Р-454 ОПМ и др.
Питание аппаратуры осуществляется от сети переменного тока напряжением 127 или 220 в.
| Показать важность этого вопроса для оборонной мощи страны важности знания данной аппаратуры для Родины в мирное время и военное. |
Аппаратура допускает встречную работу с аппаратурой тонального телеграфирования госсети
ТТ-12/16; ТТ-17П ТНТ-6, а также с военной аппаратурой П-318.
ОБЩЕЕ УСТРОЙСТВО П-318М-6
| По рисунку показать и пояснить назначение соединительных элементов на правой боковой стенке аппаратуры П-318М-6 |
Аппаратура П-318М-6 выполнена в одной упаковке со съемной передней крышкой. Запасные и съемные
части, необходимые для развертывания и настройки аппаратуры, располагаются внутри крышки и в ящике ЗИП.
На правой боковой стенке упаковки расположены 4-х контактные колодки для соединения ее со второй 6-ти канальной упаковкой или 4-х канальной упаковкой и 30 контактные колодки для соединения П-318М-6 с ПУ. Конструктивно все узлы П-318М-6 смонтированы в 25 отдельных блоках (рис. 8)
| 1 | 2 | 3 |
- шесть блоков передатчиков (пер) .
- шесть блоков приемников (пр)
- шесть блоков коммутации каналов (БКК)
- блок питания (пит)
- блок группового оборудования передачи (Гр. пер-1)
- блок группового оборудования приема (Гр. пр-1)
- блок генератора несущей частоты (ген. нес.2880)
- блок линейного оборудования (лин. об)
- блок переключения режимов (реж)
|
На лицевых панелях размещены органы регулировок, сигнализации, измерений и коммутации, назначение которых будут рассматриваться на следующем занятии.
| ПР. | ПР. | ПР. | ПР. | ПР. | ПР. | ПР. | ПР. | ПР. | ПР. | ДК-2,5 | |
|
ГР пер. |
ГР пер. |
ГР пер. |
ИЗМ | Реж |
ГР пер. |
ГР пер. |
Ген нес 4850 | ИЗМ | |||
| БКК | БКК | БКК | БКК | БКК | БКК | БКК | БКК | БКК | БКК | Реж | |
| ПИТ | ЛИН ОБ | ПИТ | Лин 0,5 | ||||||||
| пер. | пер. | пер. | пер. | пер. | пер. | пер. | пер. | пер. | пер. | ДК-1,4 | |
Рис. 8
2. Принцип формирования линейного спектра
аппаратуры комплекта П-318М-6
Принцип формирования линейного спектра рассмотрим на примере образования его в 16-ти канальном комплекте П-318М-В т.к. он наиболее полно отражает картину всех преобразований. В основу формирования линейного спектра аппаратуры П-318М положен принцип образования
| Показать по схеме "Принцип формирования линейного спектра П-318М-6. |
| 1 | 2 | 3 |
стандартной (исходной) 6-ти канальной группы, занимающей спектр 1460-2500 Гц. Основная стандартная 6-ти канальная группа составлена из спектров частот 7-12 каналов, каждый из которых образуется путем модуляции несущих колебаний с частотой 1530, 1710,1890,
2070, 2250, 2430 Гц. соответственно для 7,8,9, 10,11 и 12 каналов.
Спектр частот сигналов основной группы каналов поступает на вход канала ТЧ без преобразований (Реж.- Б)
Спектр частот 1-6 каналов образуется путем модуляции несущего колебания 2880 Гц. спектром основной группы и выделения нижней боковой полосы на выходе группового преобразователя, (рис.9).
| График вычертить на доске или показать по телевидению. |
|
Рис. 9
