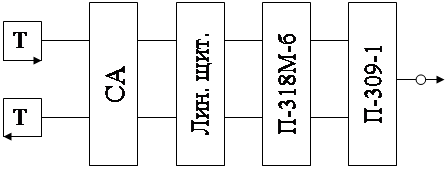

 Рис. 3 Для получения 10,12,16 телеграфных каналов в одном телефонном канале упаковки П-318М-6 и П-318М-4 соединяются в рабочий комплект в соответствующем количестве. Кроме того, при образовании 10,6 и 4-х телеграфных каналов, есть возможность образовать телефонную служебную связь в спектре частот 300-1300Гц. Рис. 4 Входы и выходы телеграфных каналов аппаратуры П-318М-6, П-318М-4 двухполюсные. Рис. 5 Переходное устройство П-318М-ПУ предназначено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными аппаратами, работающими током одного направления.  |
 Графики вычертить на доске или показать по телевидению Графики вычертить на доске или показать по телевидению Графики вычертить на доске или показать по телевидению  |
| 1 | 2 | 3 |
|
 Один комплект П-318М-ПУ обеспечивает работу 3-х телеграфных каналов при подключении к ним телеграфных аппаратов типа СТ, обеспечивая при этом работу П-318М дуплексом(режим II) или симплексом(режим III). Устройство телефонно-телеграфного переговора П-318М-УТТП предназначено для обеспечения служебного телеграфного переговора по телеграфным каналам аппаратуры П-318М-6 или П-318М-4 и для обеспечения служебного телефонного переговора в неиспользуемой для телеграфных связей полосе частот телефонного канала 300-1400Гц. Устройство П-318М-УТТП расчитано на совместную работу с аппаратурой П-318М-6 и П-318М-4. Аппаратура П-З18М может выпускаться в пяти видах комплектации (табл.1).  |
 Задать вопрос для контроля, что такое режим 1.11,111 применительно к работе к аппаратуры П-314М.  |
|
 №№ п п  |
Наименование комплекта |
 К-во кан  |
Состав комплекта | |||
| П-318М-6: П-318М-4: П-318М-ПУ: П-318М-УТТП | ||||||
| I. | П-318М-А | 12 | 2 | - | 2 | 1 |
| 2. | П-318М-В | 16 | 2 | 1 | 3 | 1 |
| 3. | П-318М-Б | б | I | - | I | 1 |
| 4. | П-318М-Г | 10 | I | 1 | 2 | 1 |
| 5. | П-318М-Д | 4 | - | 1 | I | 1 |
| 6. | Вес | 75 | 75 | 25 | 27 | |
| 7. | Потребл. мощин. | 100 | 100 | 45 | 50 | |
  |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Средняя частота любого канала определяется, исходя из следующей зависимости :Fф=270+180 м где Fф средняя частота, определяемого канала n номер канала.
